（四十五）【机型现象】松下NN-K573MF微波炉，程序设置完并按“开始”键后，继电器A不工作
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查IC1⑳41脚电压是否正常。若电压异常，则检查IC1是否有问题。
2）若IC1⑳41脚电压正常，则将Q223基极和集电极短路，观察继电器A是否工作；若继电器A工作，则检查Q223是否损坏。
3）若继电器A仍不工作，则检查继电器A（RY2）是否损坏。
实际维修中因IC1（MN101C54CFC）损坏而引起此类故障较为常见。
【要点点拨】
MN101C54CFC各引脚功能见表5-3，供维修时参考。

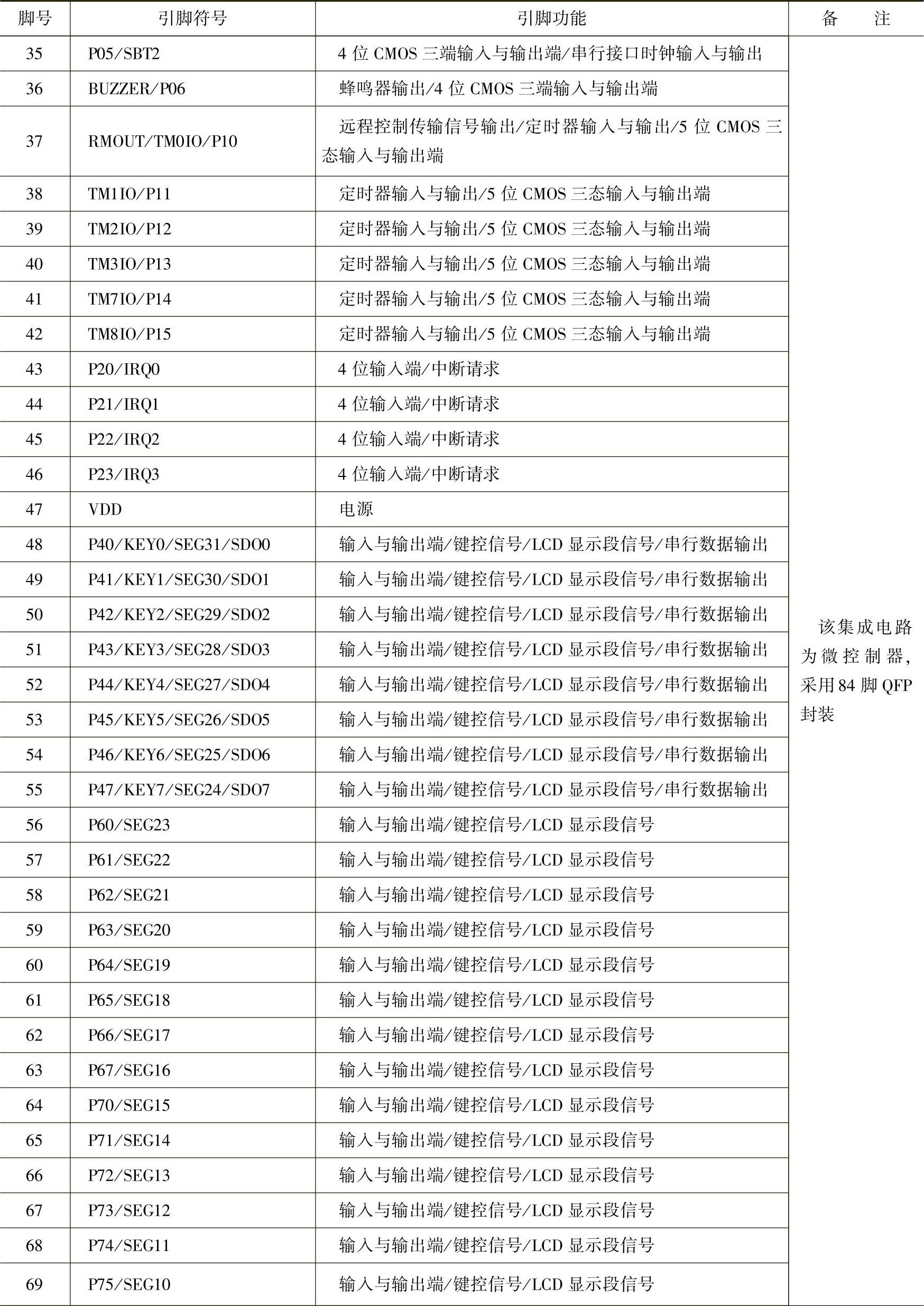

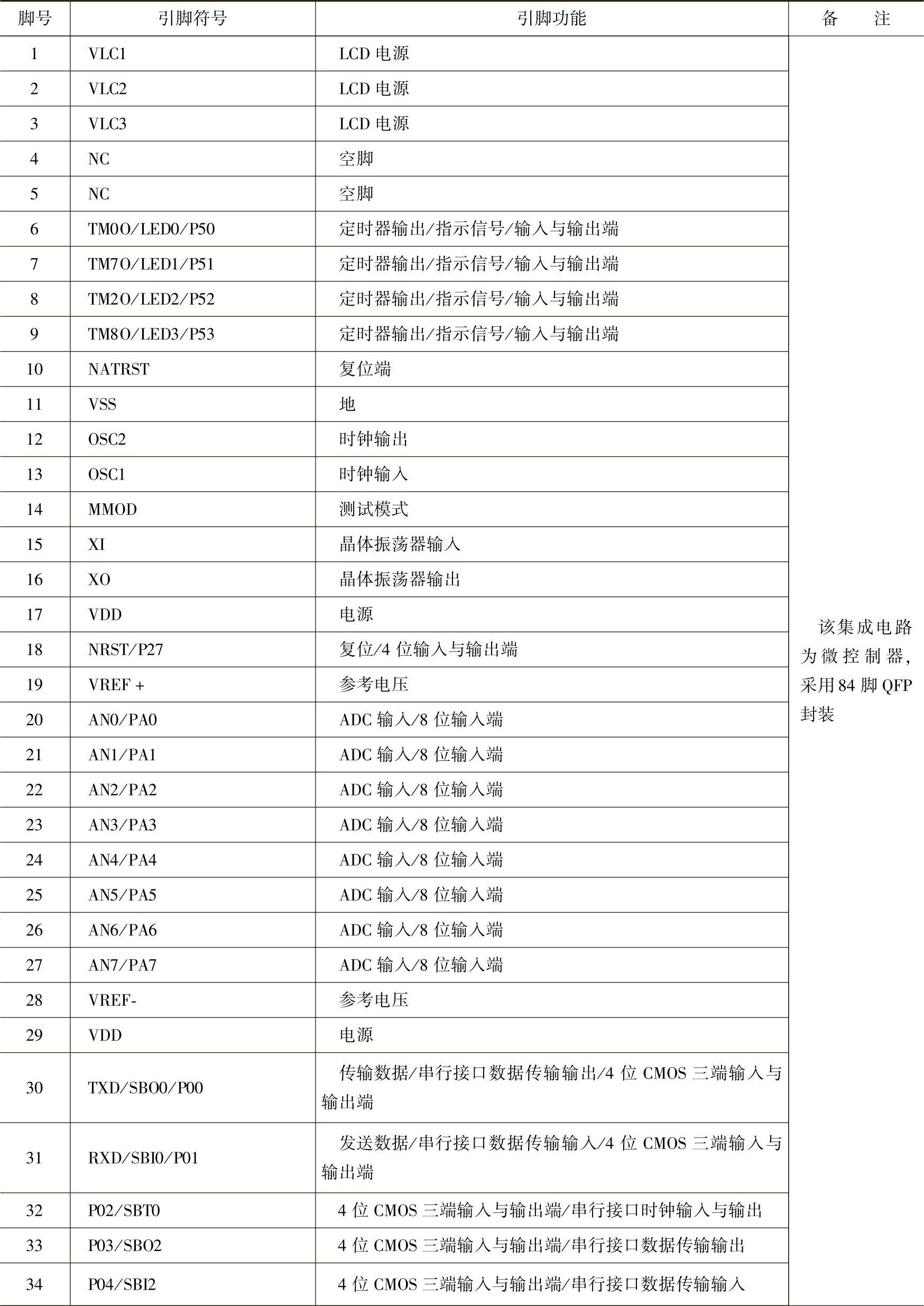

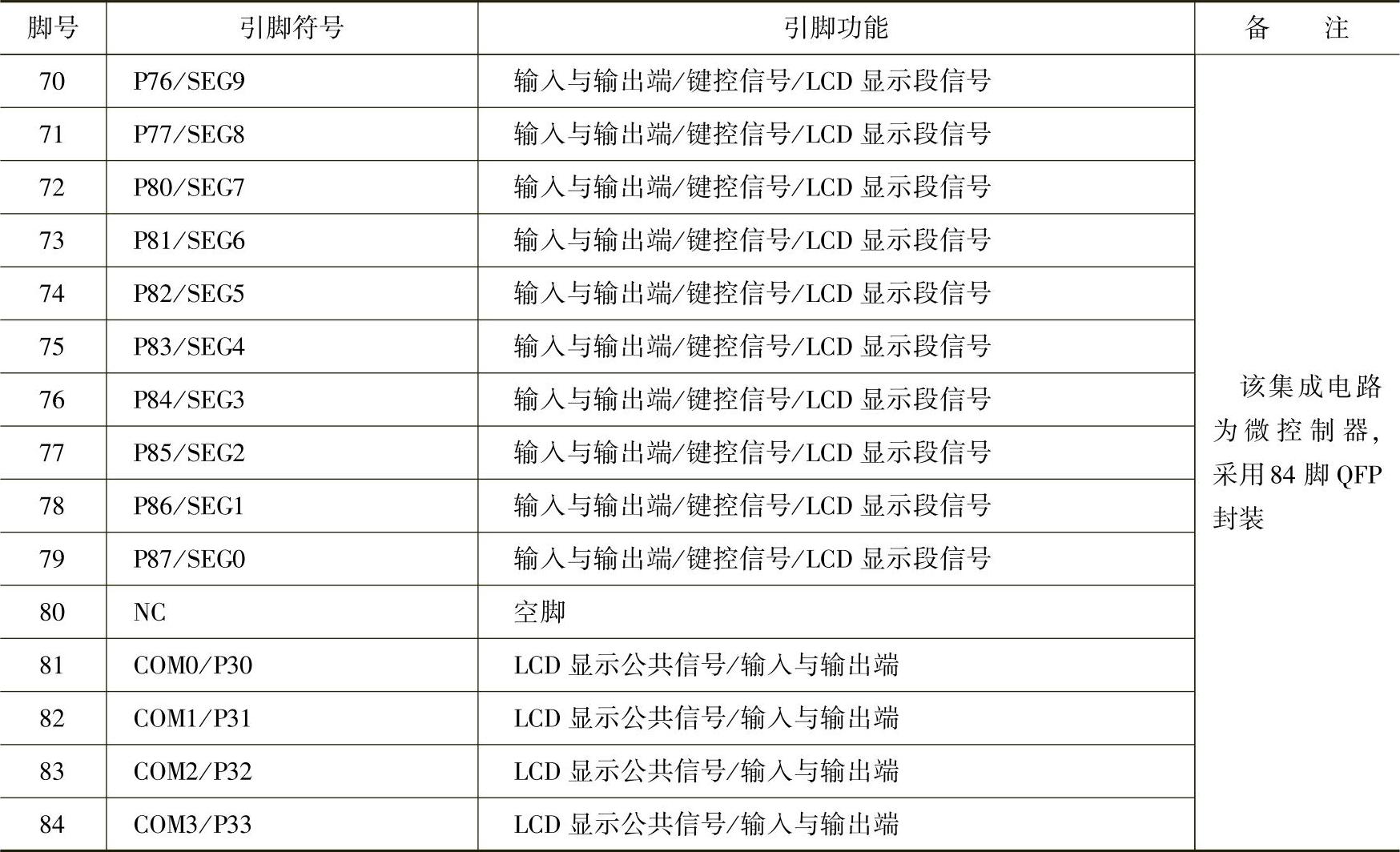

表5-3 MN101C54CFC各引脚功能
（续）
（续）
