（四十八）【机型现象】松下NN-K573MF微波炉，设置在各功率挡，均无微波振荡发生
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查IC1⑳93脚电压是否正常。若IC1⑳93脚电压异常，则检查IC1是否损坏。
2）若IC1⑳93脚电压正常，则检查晶体管Q220是否正常。
3）若晶体管Q220正常，则检查继电器RY1是否损坏。
实际维修中因Q220（2SC2412K）损坏而引起此类故障较为常见。
【要点点拨】

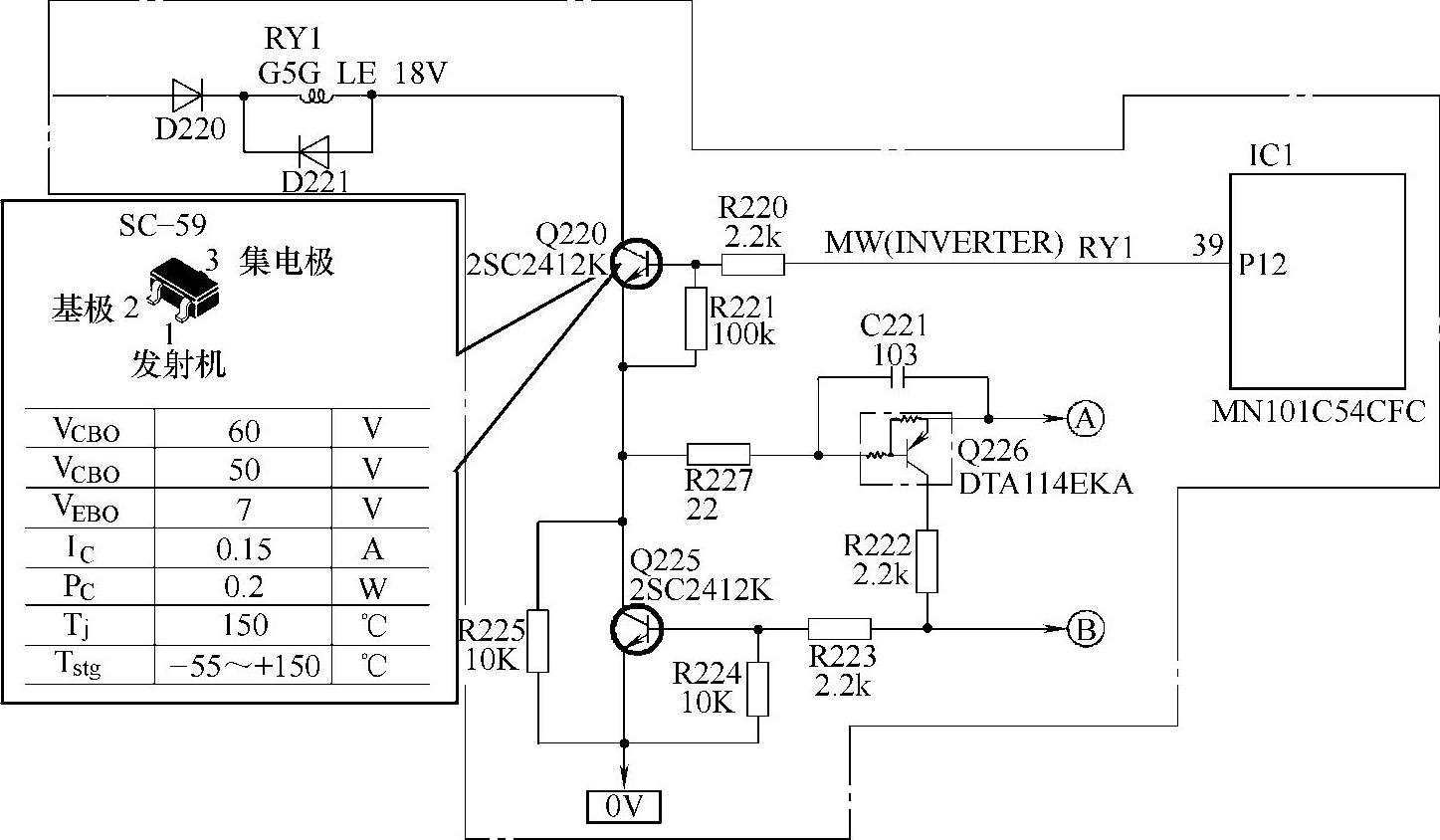

Q220（2SC2412K）相关电路截图如图5-102所示，供维修和代换时参考。
图5-102 Q220（2SC2412K）相关电路截图
