（六十八）【机型现象】松下NN-SF329H微波炉，程序设置完并按“开始”键后，继电器RY4不工作
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查IC1㉖脚电压是否正常。若IC1㉖脚电压异常，则检查IC1（MN101C78A）是否正常。
2）若IC1㉖脚电压正常，则将Q229（2SC2412K）发射极和集电极短接；若继电器RY4仍不工作，则检查继电器RY4是否损坏。
3）若继电器RY4工作，则检查Q229是否击穿。
实际维修中因继电器RY4损坏而引起此类故障较为常见。

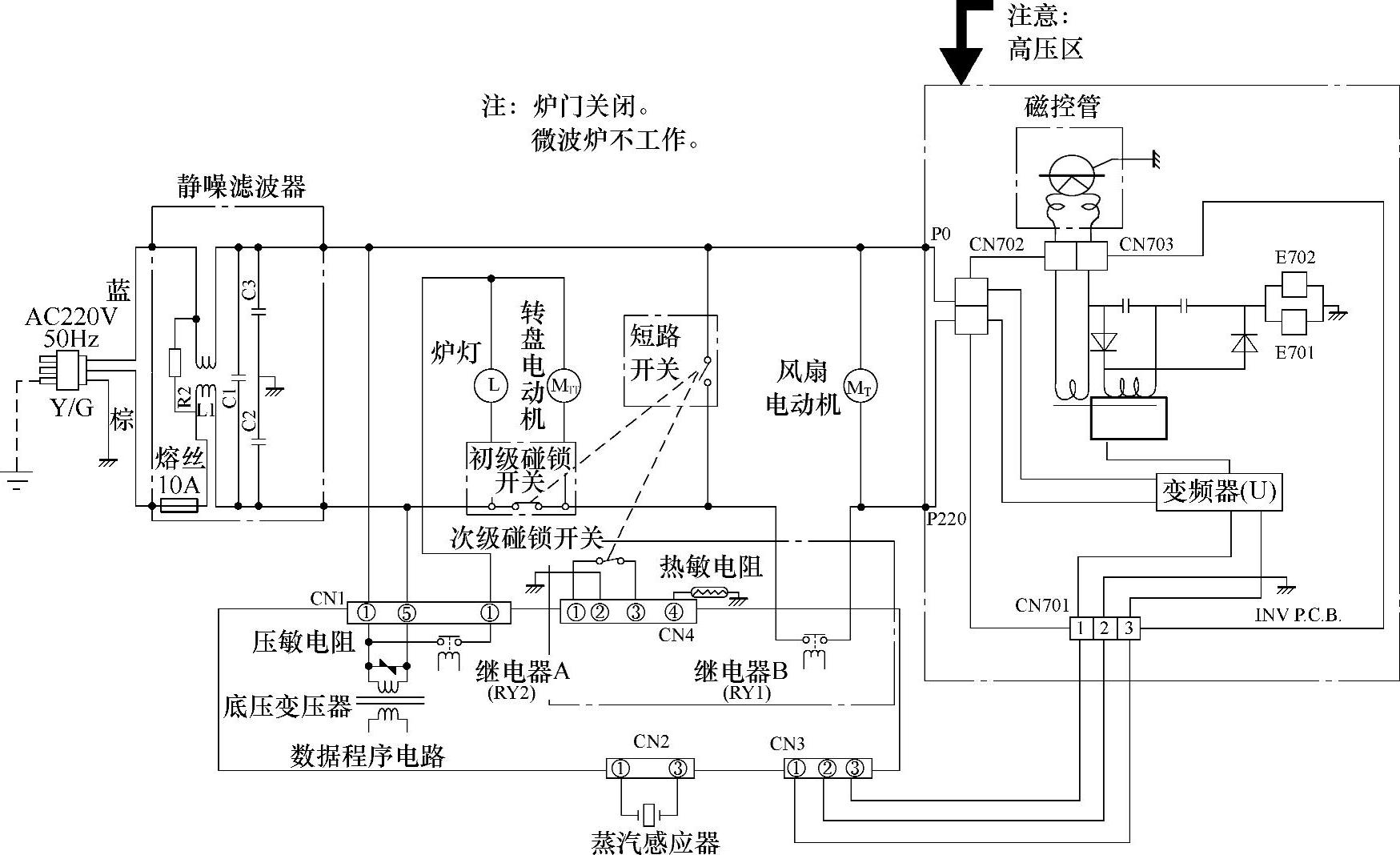

图5-114 松下NN-S553MF微波炉电气原理图
【要点点拨】

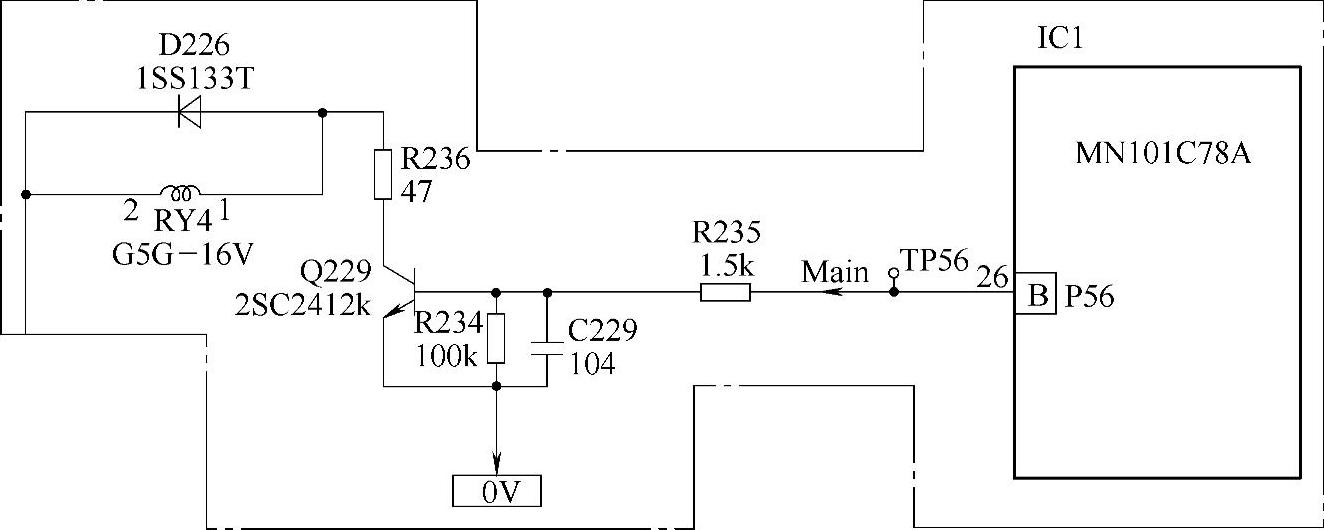

继电器RY4相关电路截图如图5-115所示。
图5-115 继电器RY4相关电路截图
