（六十九）【机型现象】松下NN-SF329H微波炉，设置在各功率挡，均无微波振荡发生
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查IC1（MN101C78A）①脚电压是否正常。若IC1①脚电压异常，则检查IC1是否损坏。
2）若IC1①脚电压正常，则检查晶体管Q220（2SC2412K）、Q225（2SC2412K）是否击穿。
实际维修中因Q220击穿而引起此类故障较为常见。

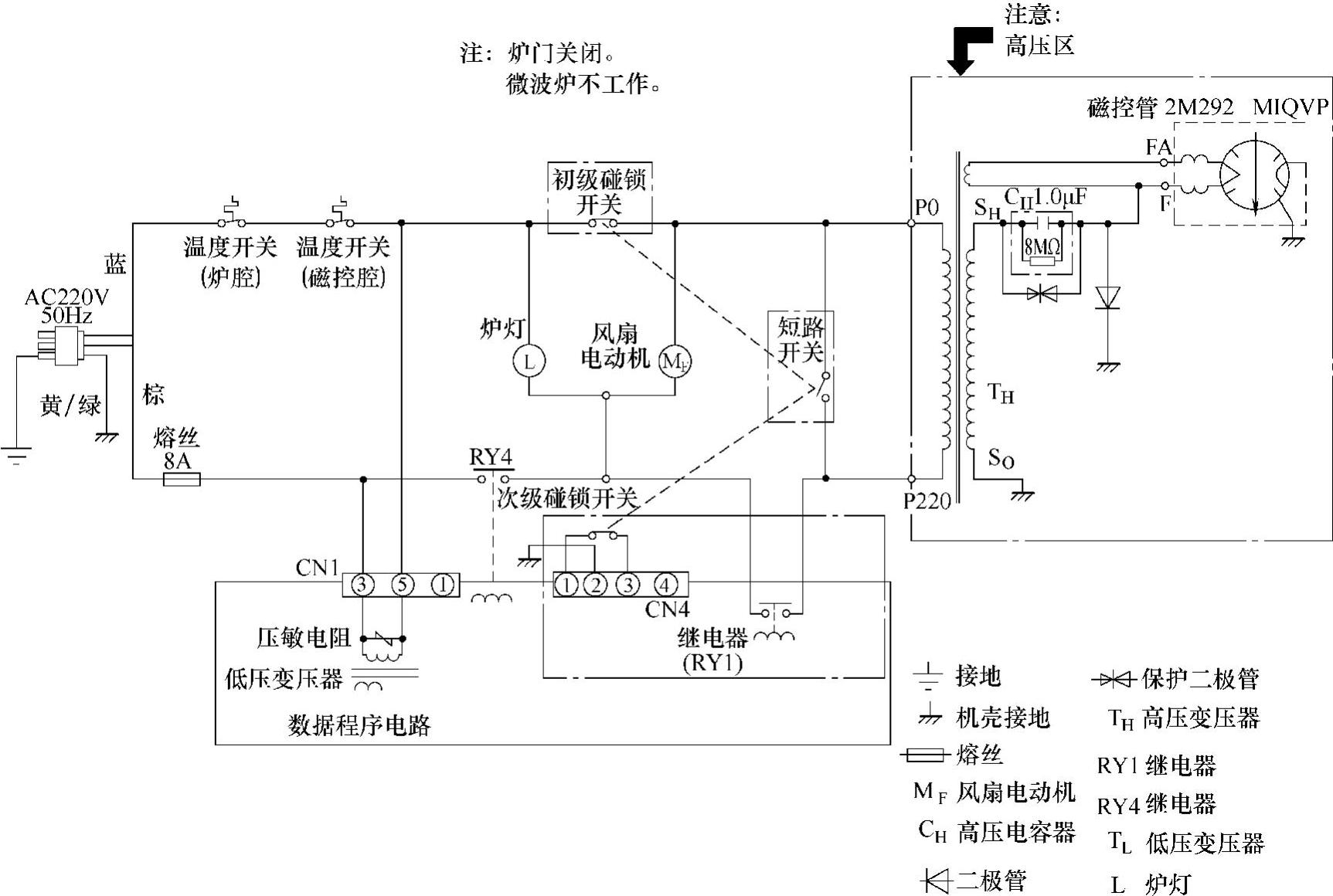

松下NN-SF329H微波炉电气原理图如图5-116所示。
图5-116 松下NN-SF329H微波炉电气原理图
