8.2.5  电机控制器端子数据

2025年09月26日
版权
8.2.5 电机控制器端子数据

电机控制器连接端子如图8-3、图8-4所示。

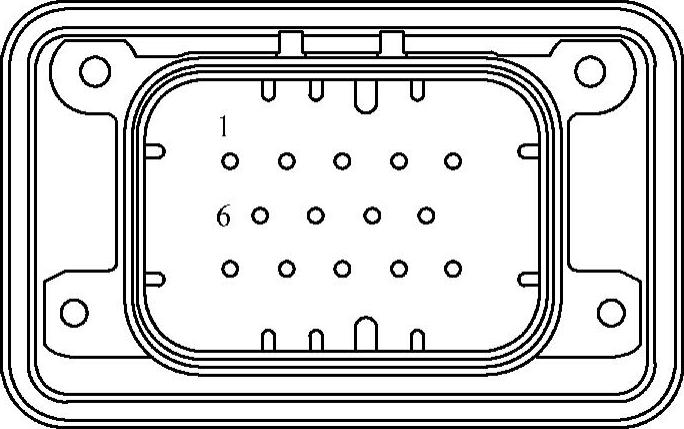

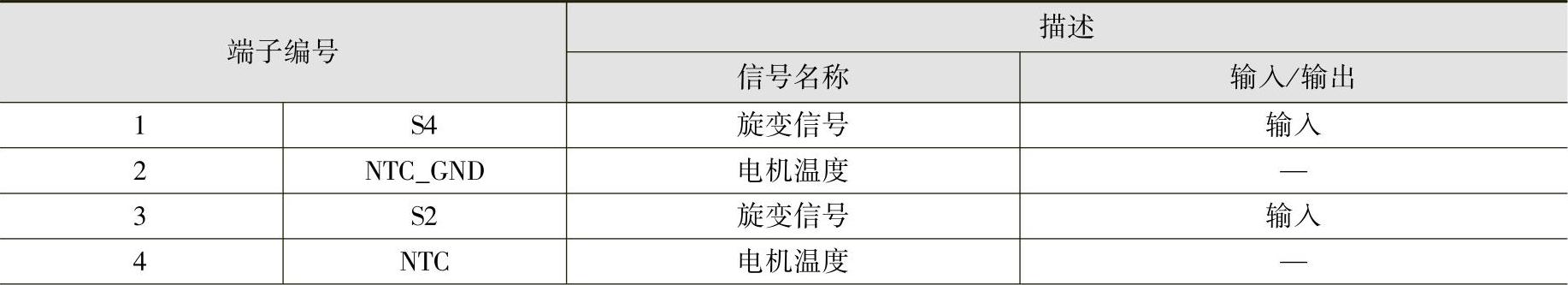

图8-3 电机控制器连接端子1

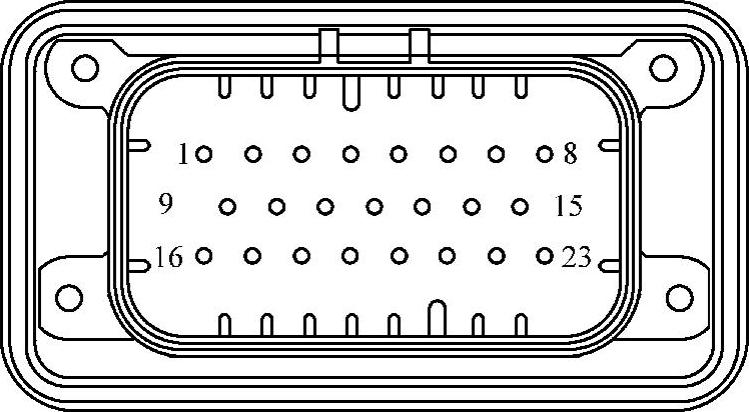

图8-4 电机控制器连接端子2

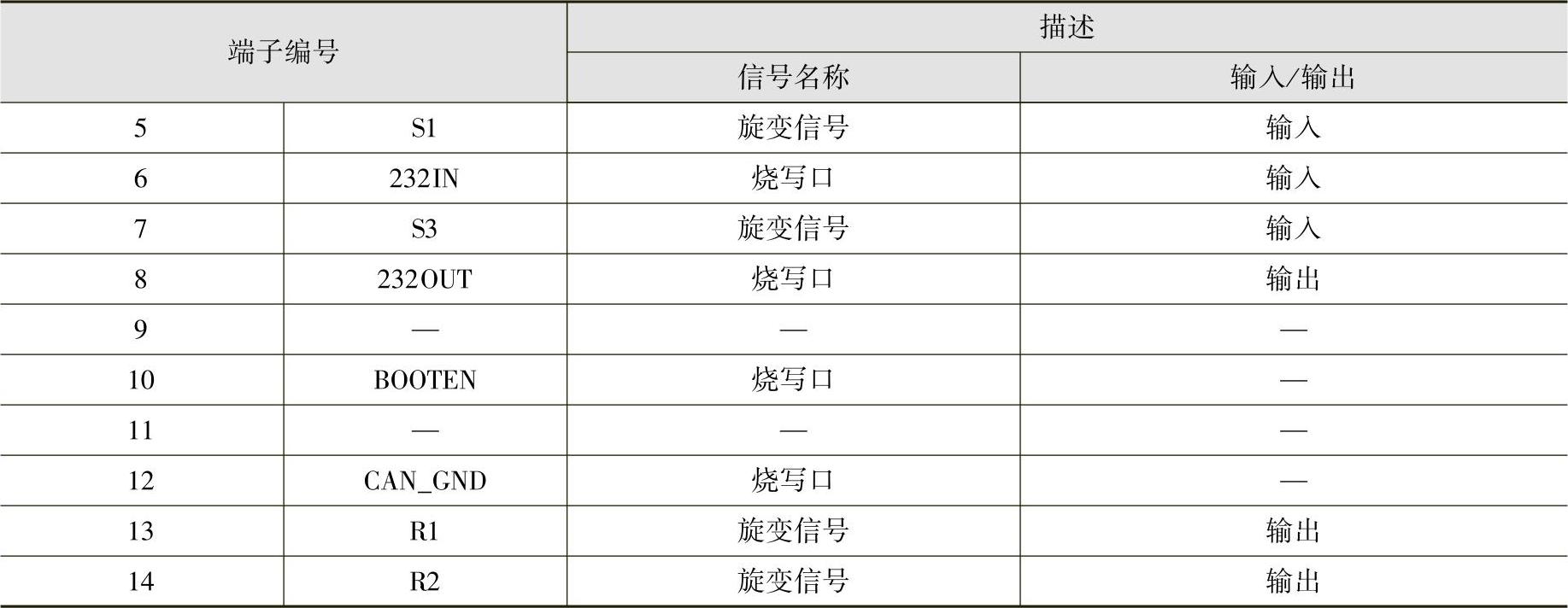

（续）
