8.2.6  车辆控制单元端子检测数据

2025年09月26日
版权

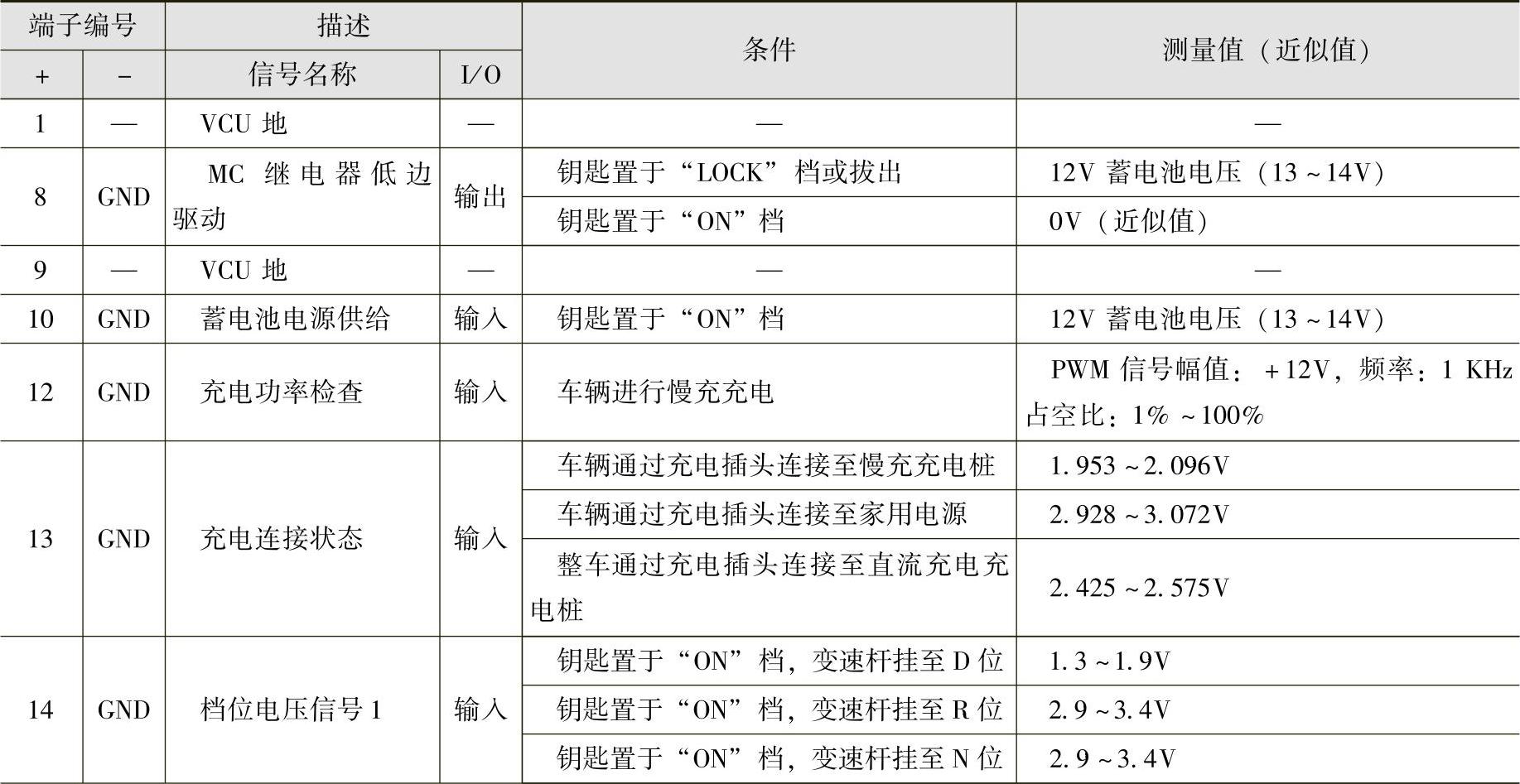

8.2.6 车辆控制单元端子检测数据

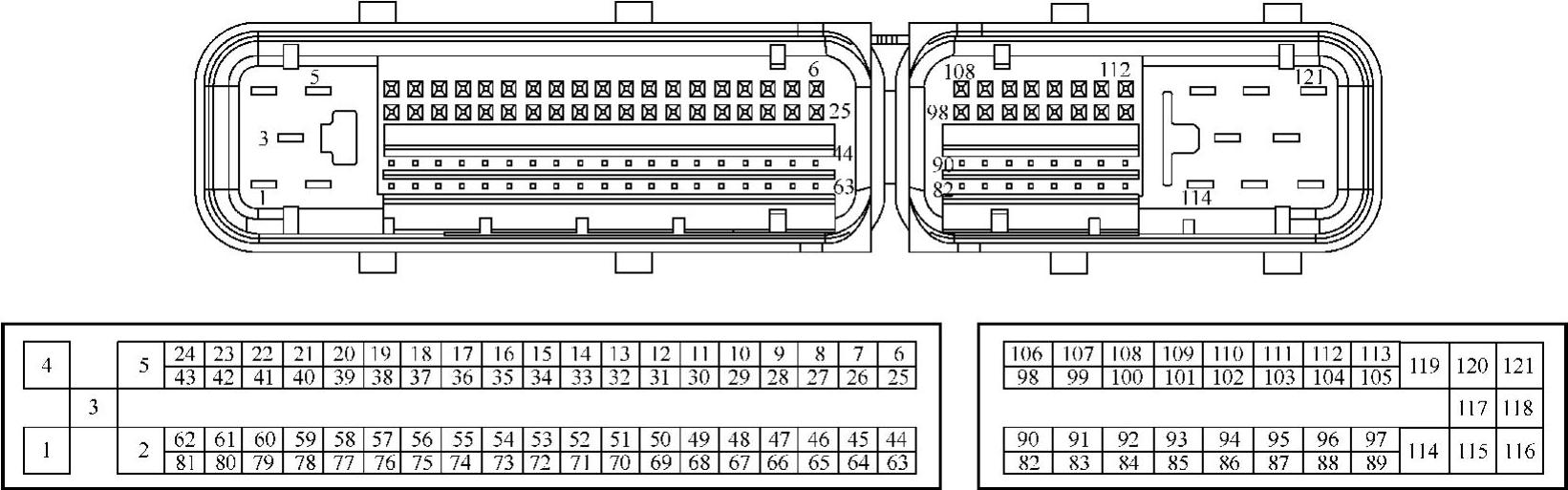

整车控制器连接端子如图8-5所示。


图8-5 整车控制器连接端子

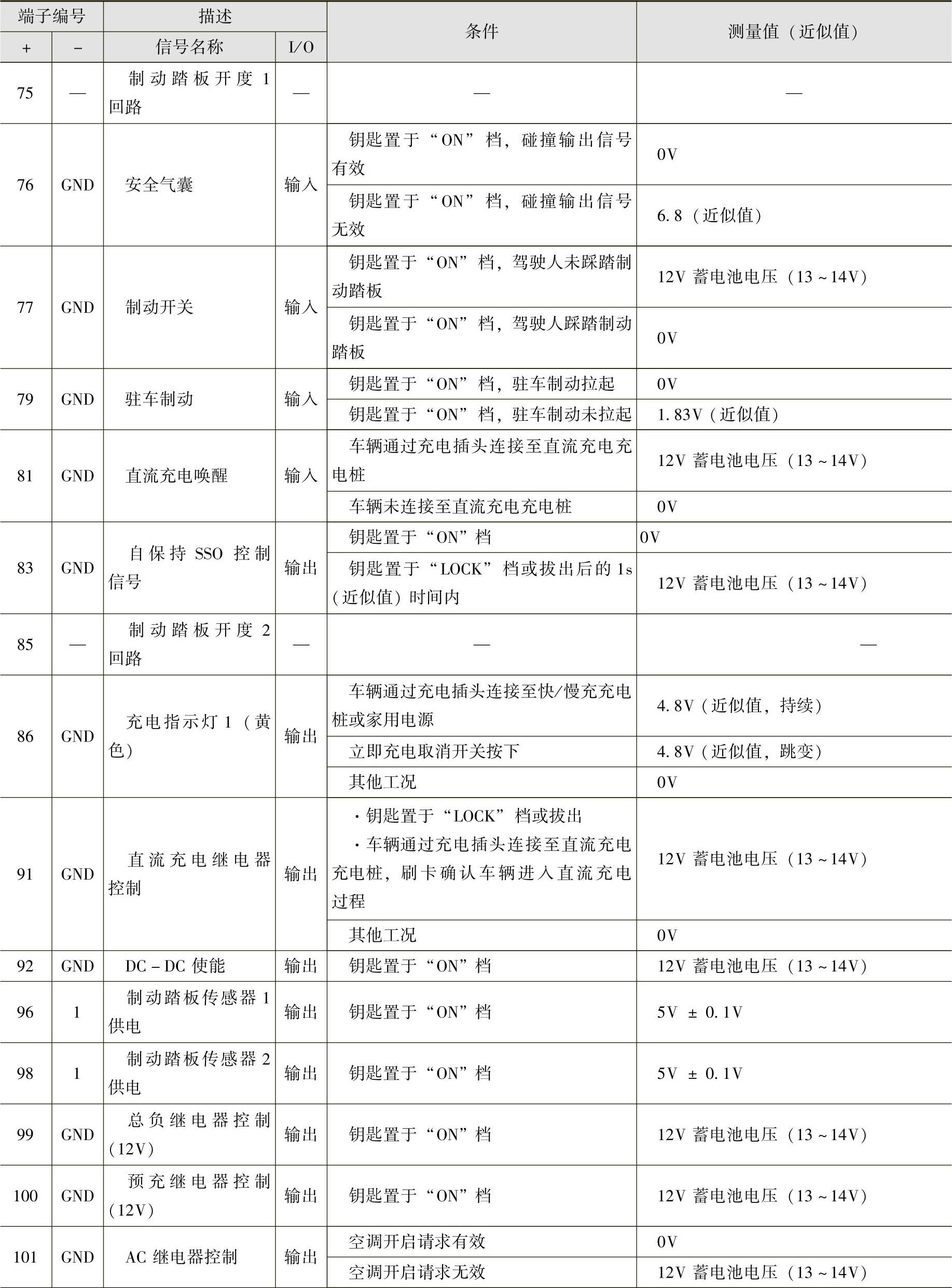

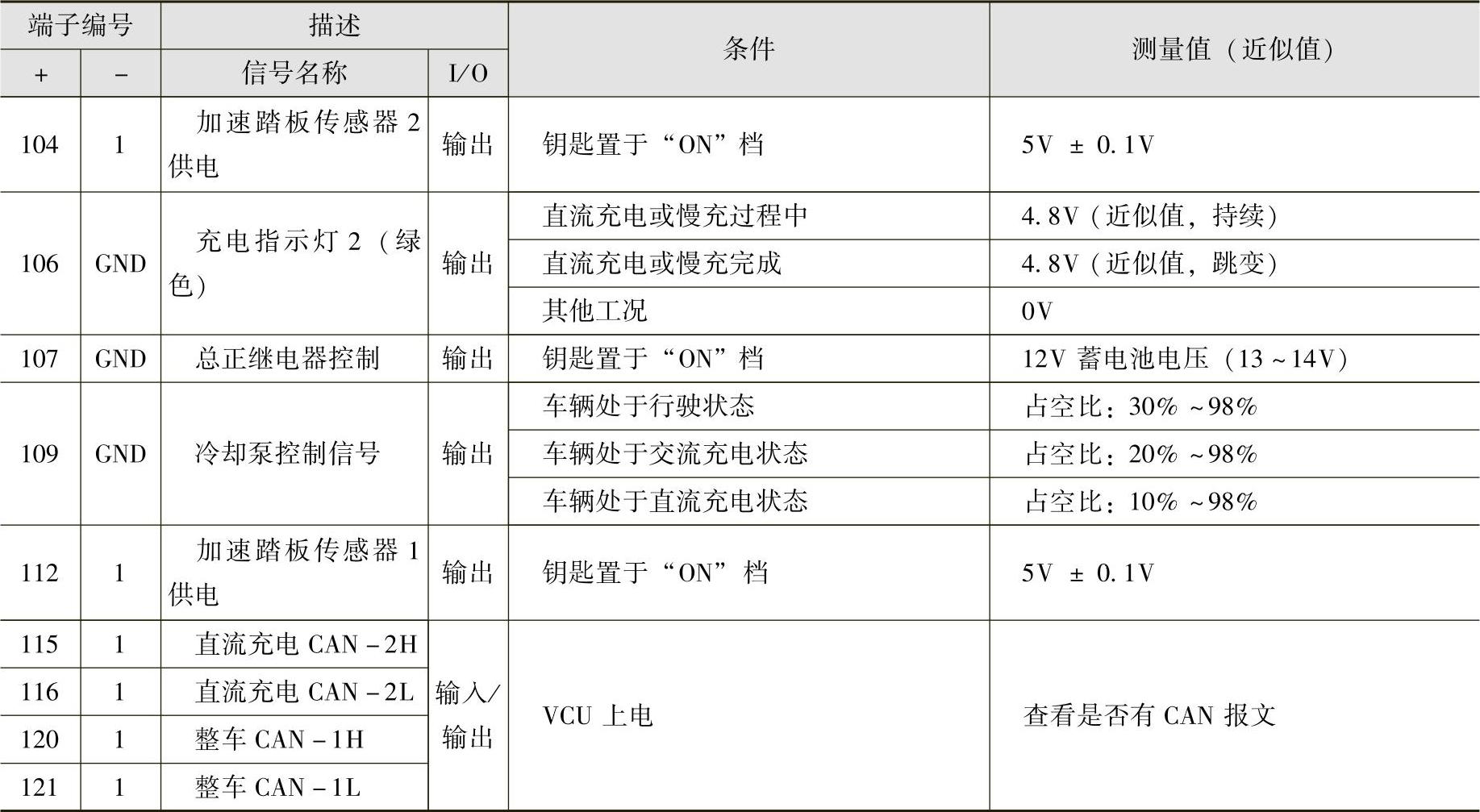

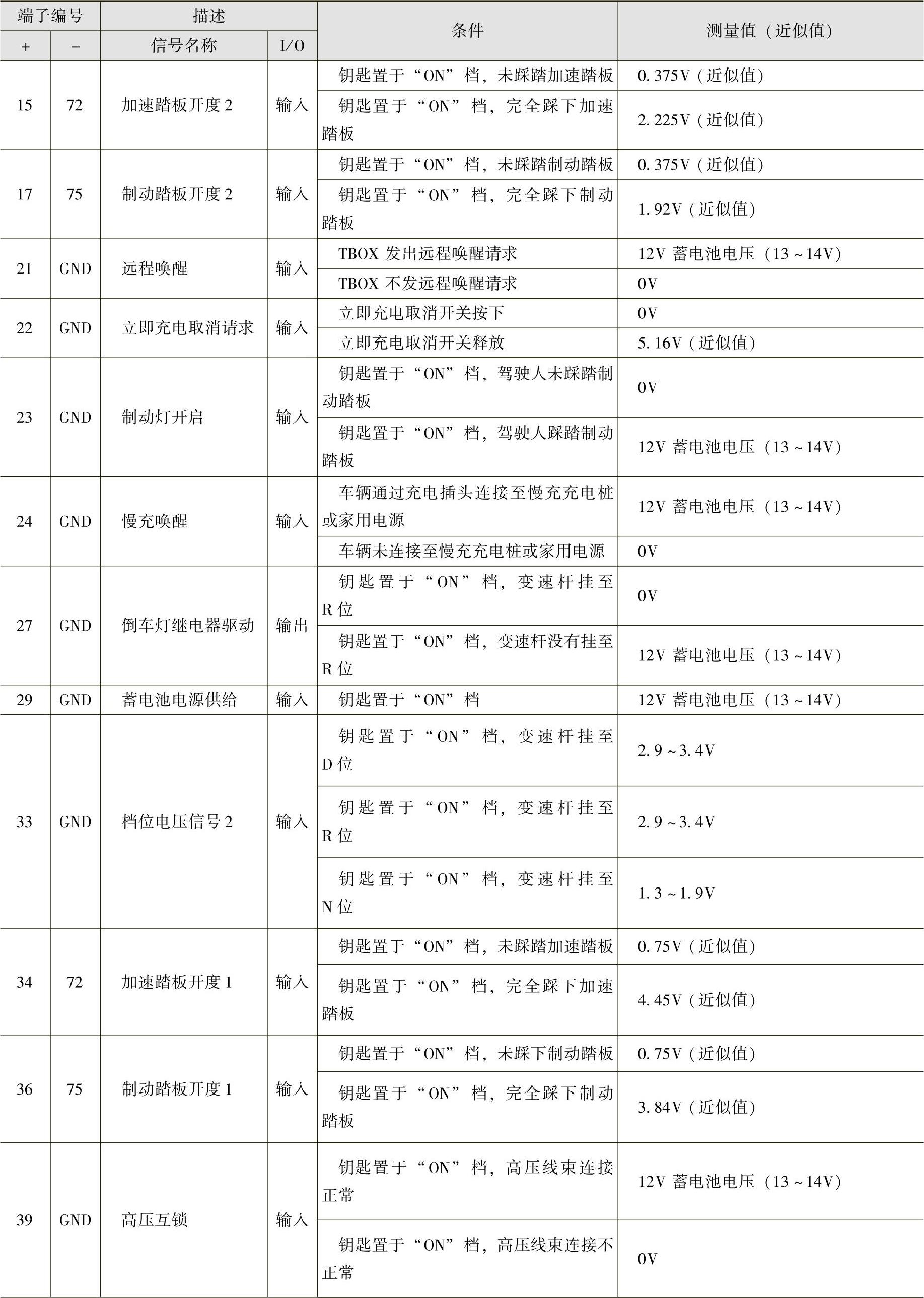

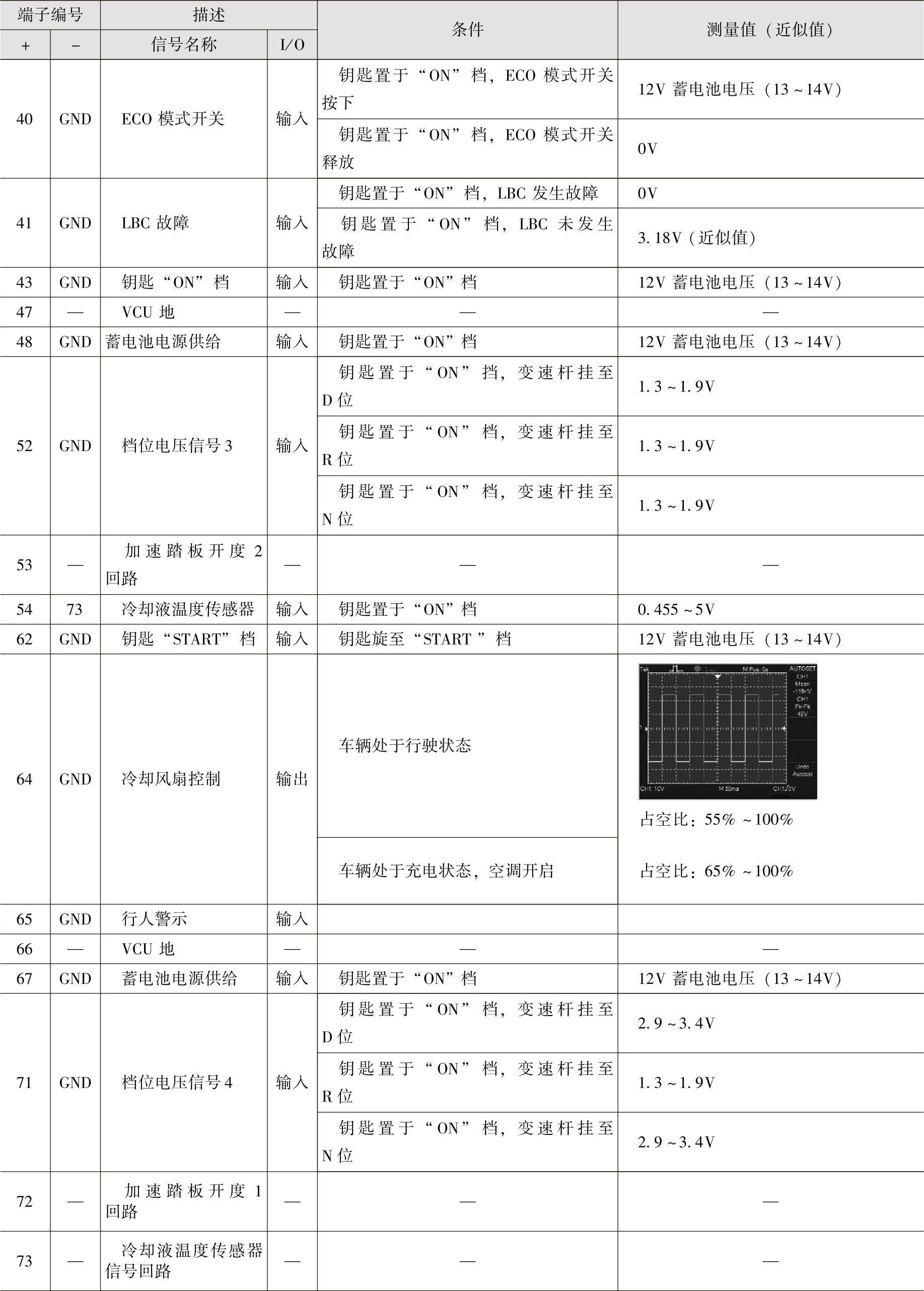

（续）


（续）


（续）


（续）
