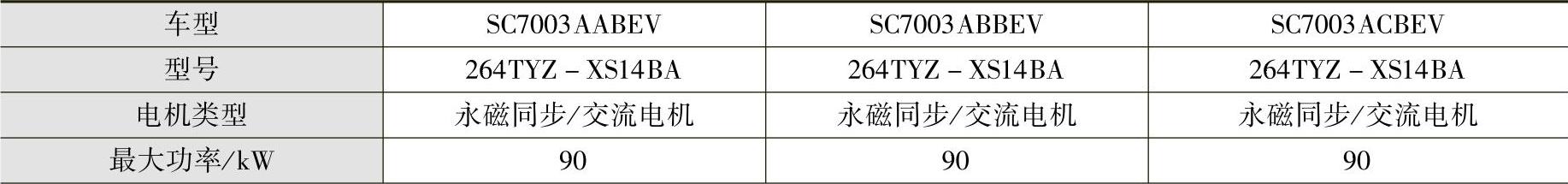

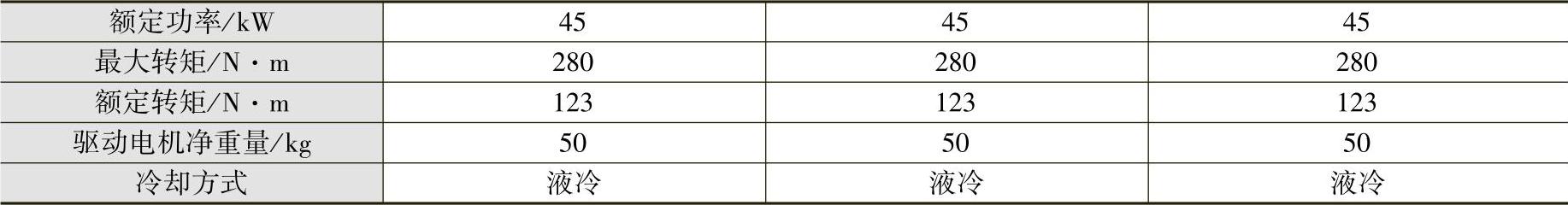

9.1.2 驱动电机技术参数
（续）

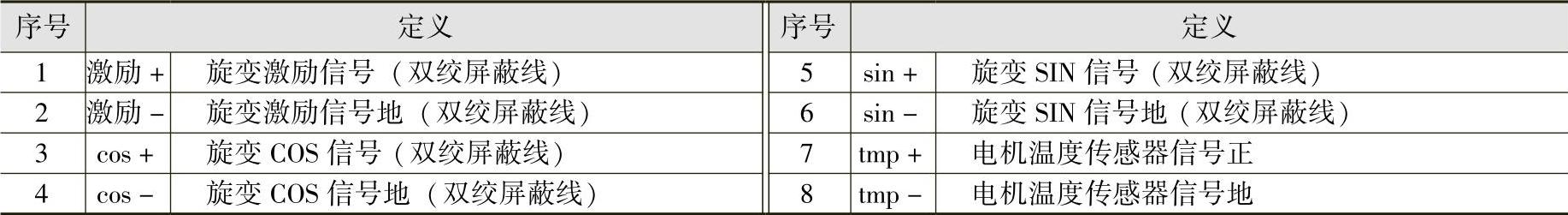

驱动电机低压接插件接口如图9-1所示。

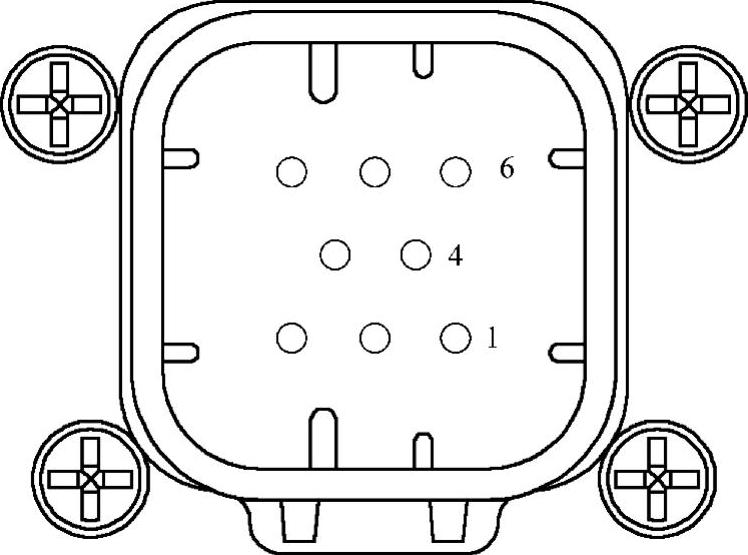

图9-1 电机低压接插件接口
以上各针脚的电流不超过1A。
电机控制器接口如图9-2、图9-3所示，其低压接插件接口如图9-4所示。

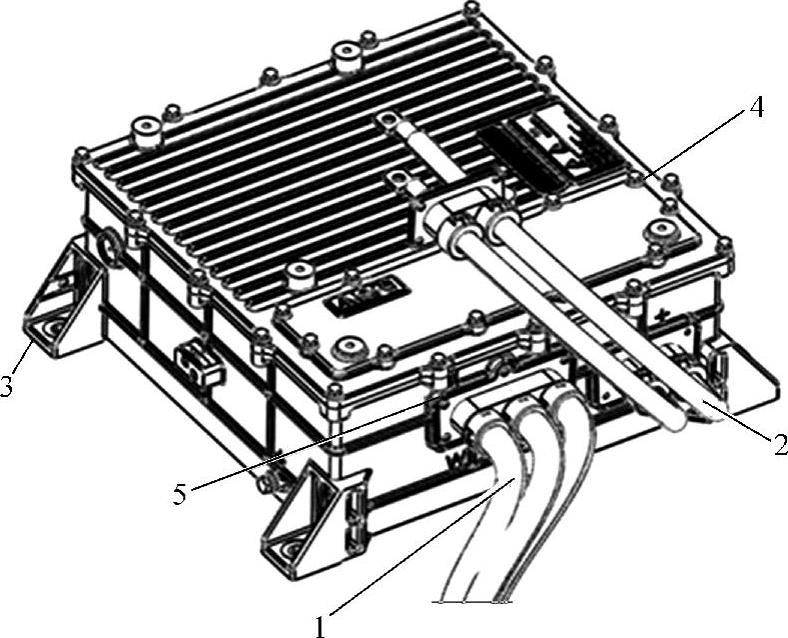

图9-2 电机控制器接口1
1—三相线 2—直流母线 3—电机控制器支架安装孔装配M8组合螺栓 4—接线盒安装螺栓M5 5—线束安装螺栓（接控制器壳体）M5

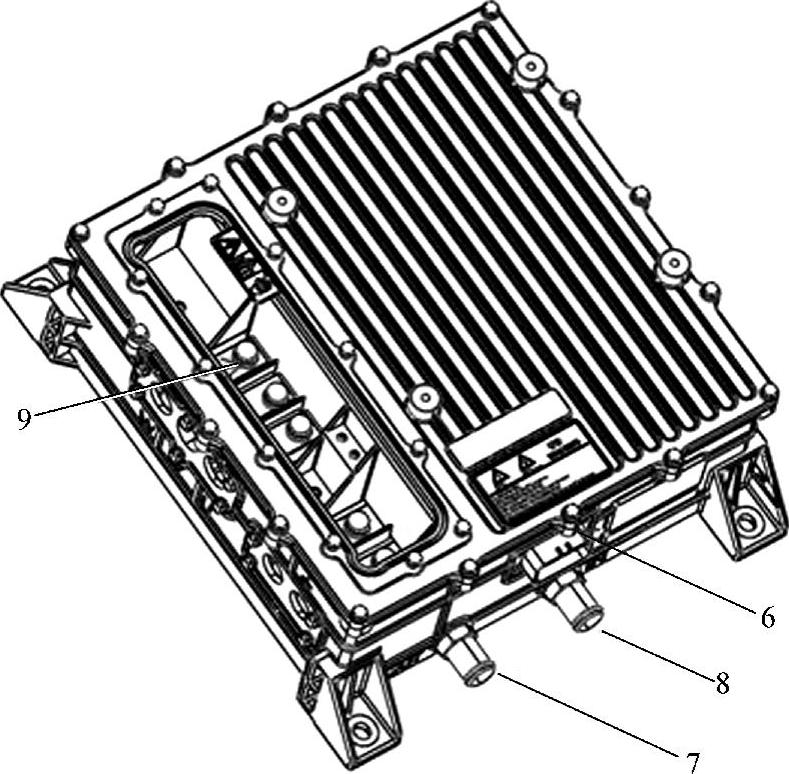

图9-3 电机控制器接口2
6—23针低压接插件 7—冷却液管出口 8—冷却液管进口 9—三相线固定螺栓装配M8组合螺栓

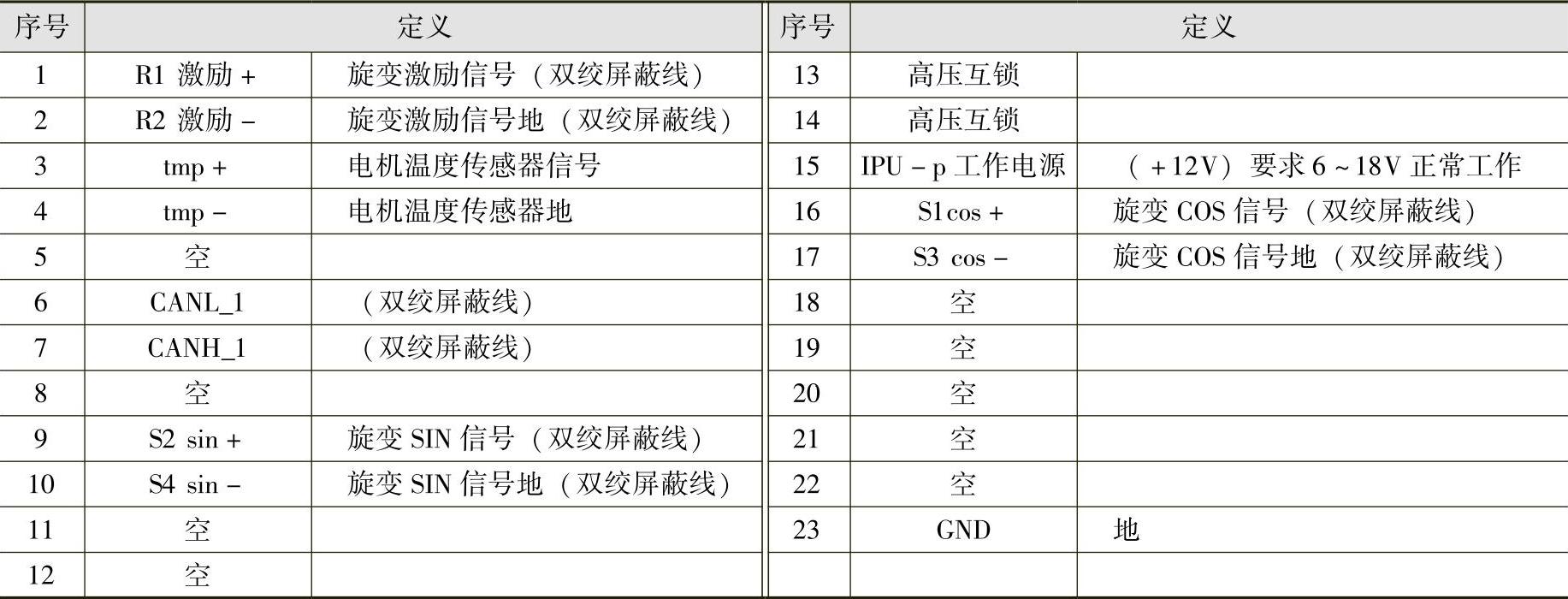

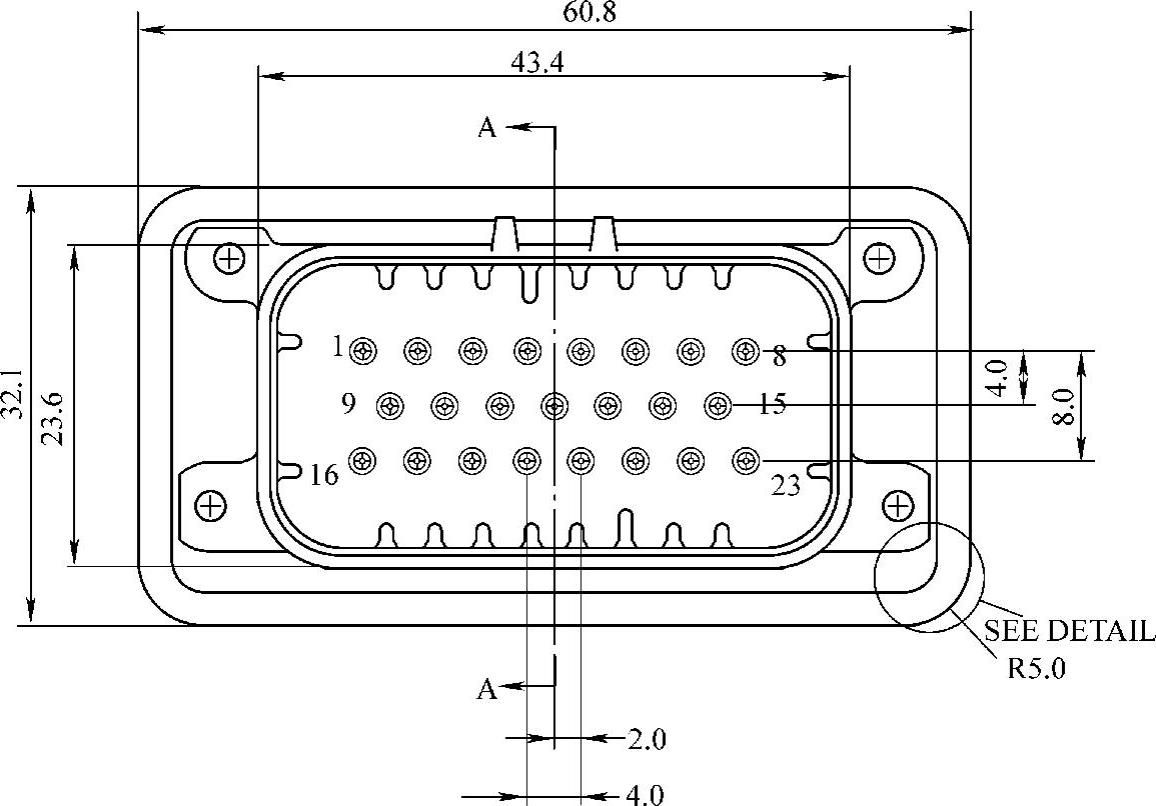

图9-4 电机控制器低压接插件接口
