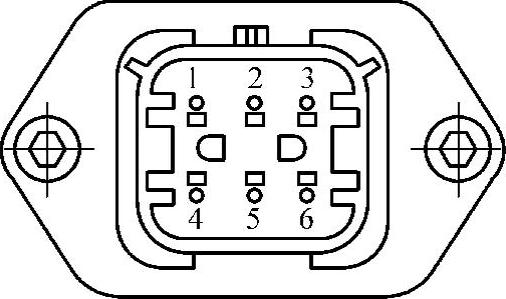

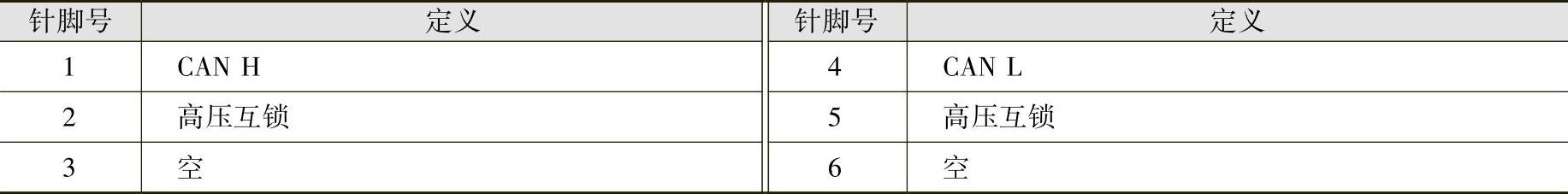

低压控制端接插件接口如图9-6所示。
图9-6 直流变换器低压控制端接插件接口
注：信号电流不超过0.5A。

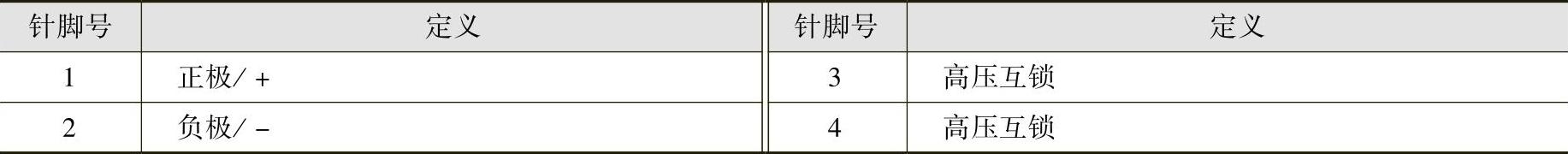

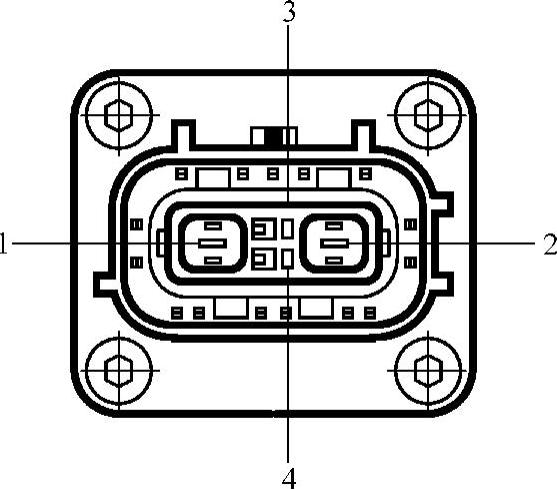

高压输入接插件接口如图9-7所示。
图9-7 直流变换器高压输入接插件接口
低压输出接插件接口如图9-8所示。

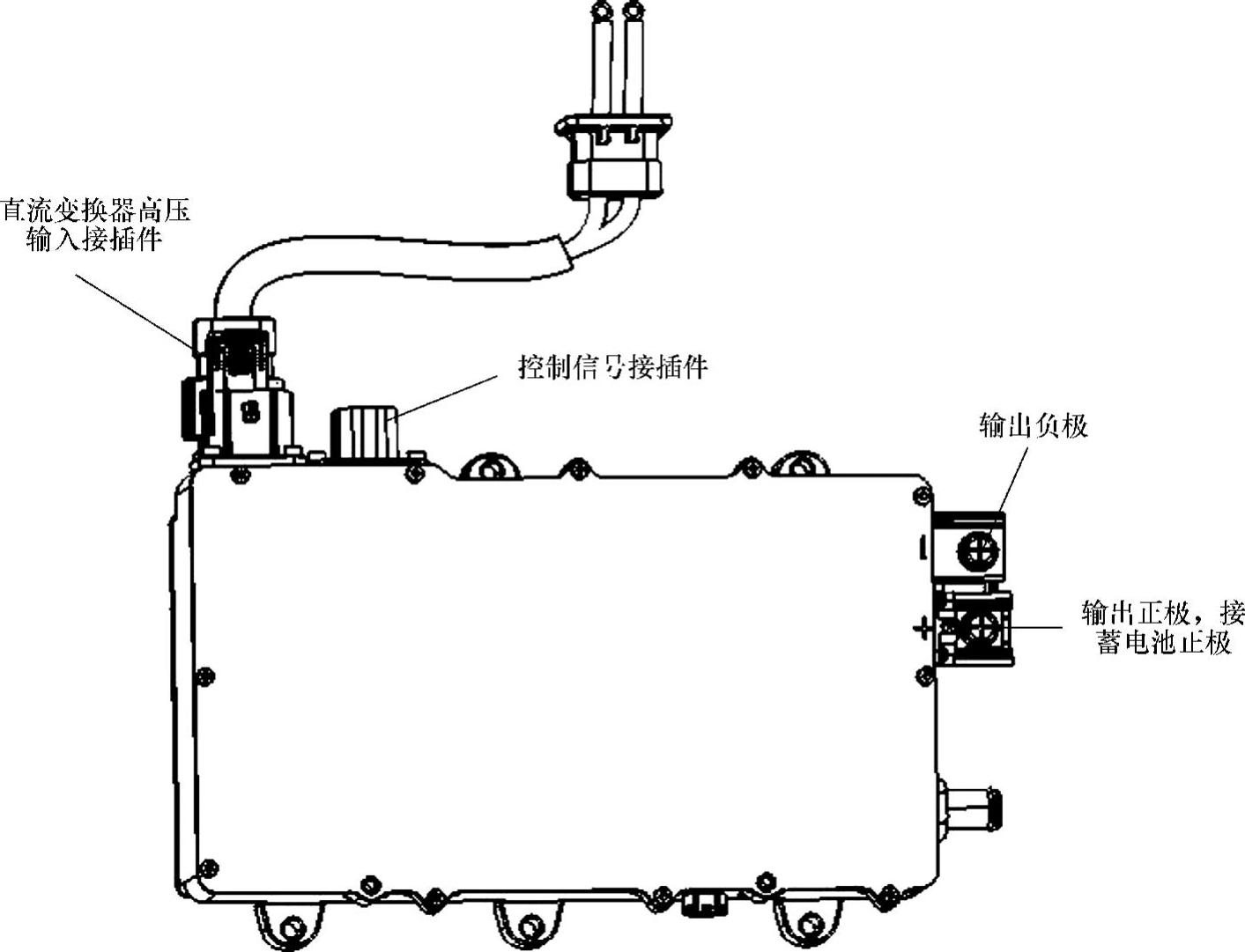

低压输出端为直接引线输出，正极到熔断器线束总成熔丝盒内，连接熔丝，输出负极直接连接在车身上。直流变换器接插件如图9-9所示。
图9-8 直流变换器低压输出接插件接口
图9-9 直流变换器接插件
