16.3.3  高压电池管理器端子数据

2025年09月26日
版权
16.3.3 高压电池管理器端子数据

高压电池管理器端子如图16-12～图16-17所示。

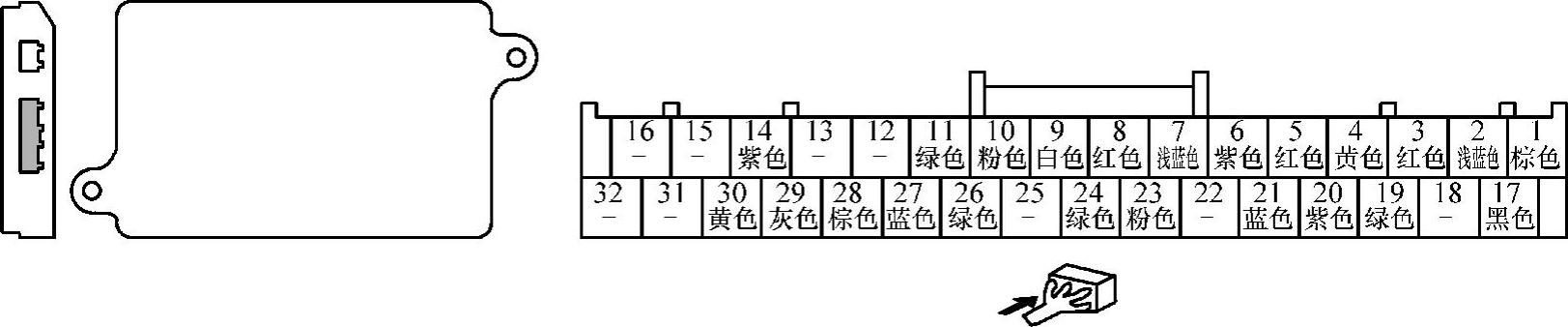

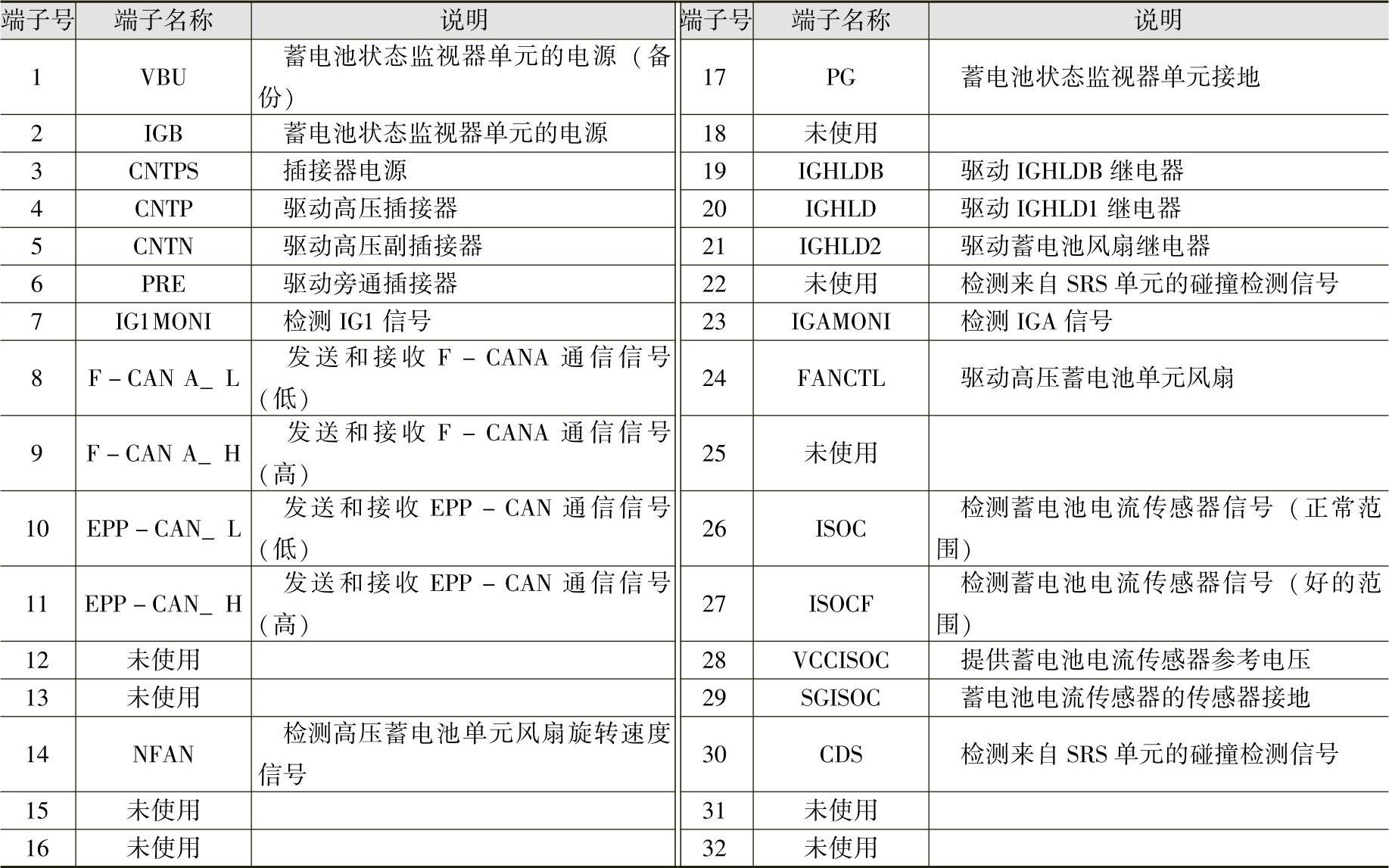

图16-12 电池管理器端子1

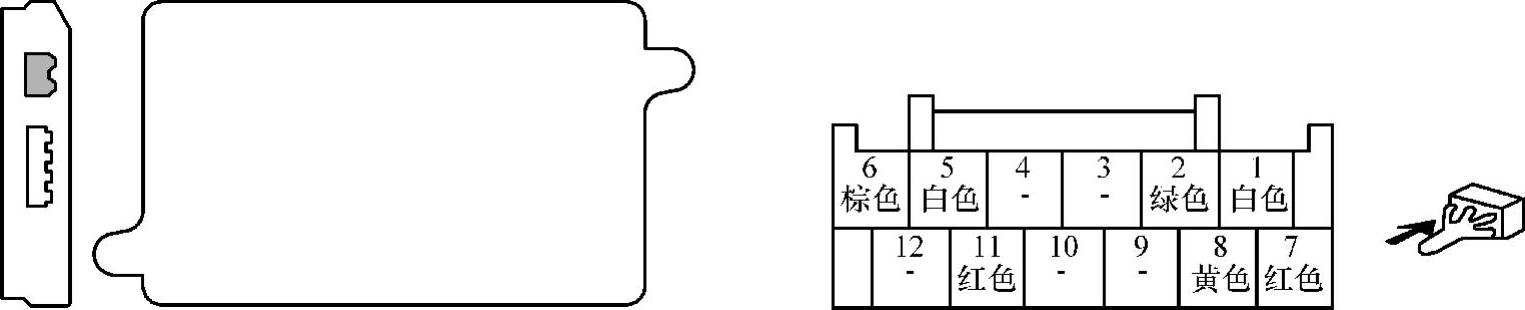

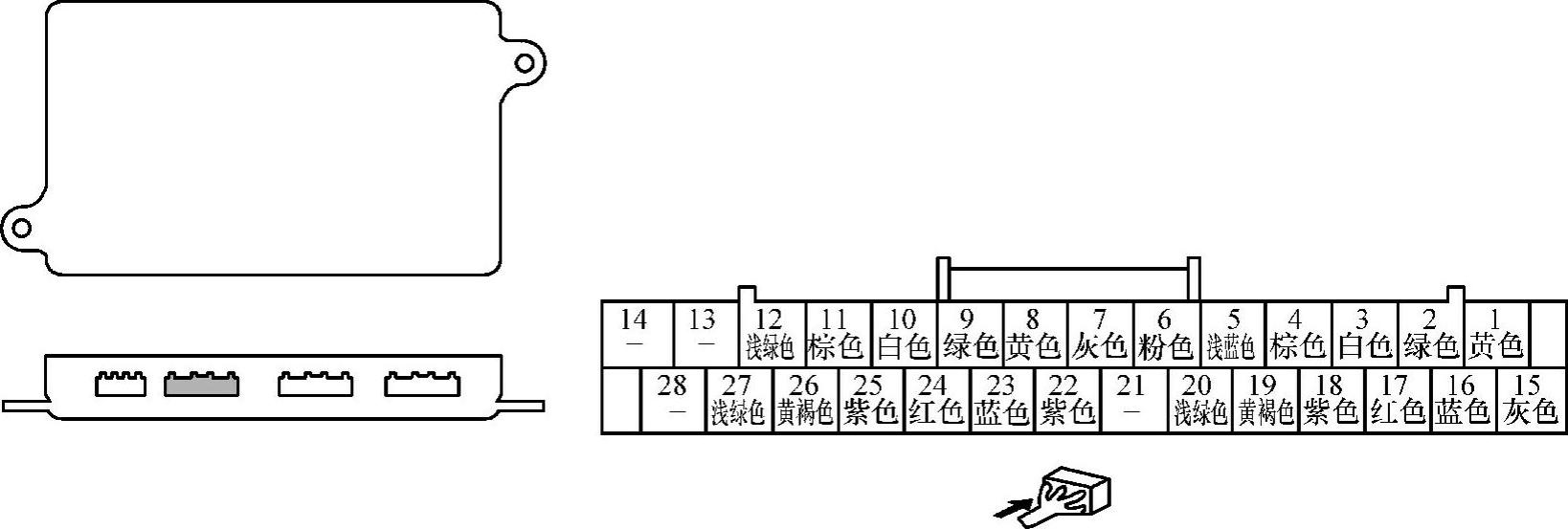

图16-13 电池管理器端子2

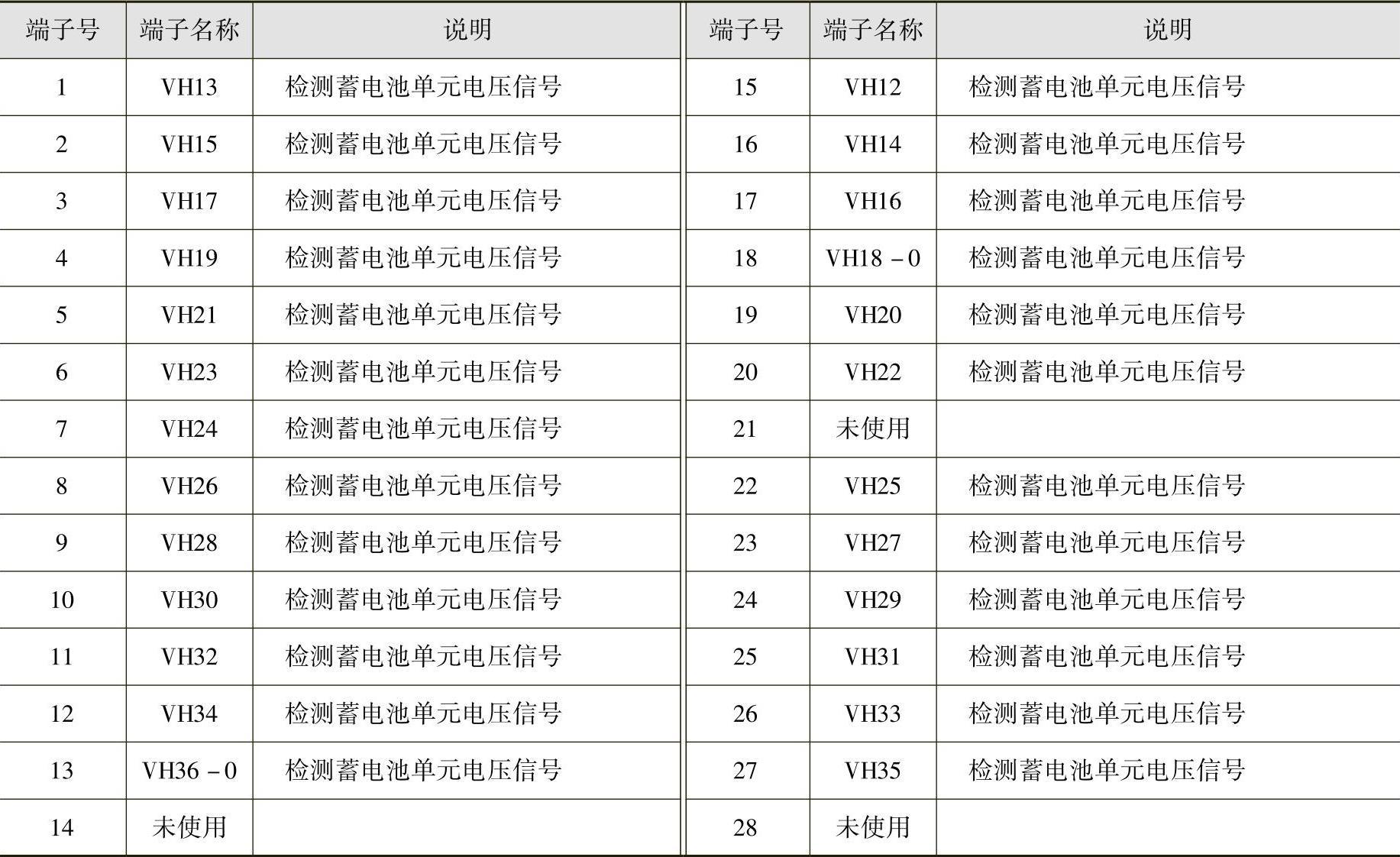

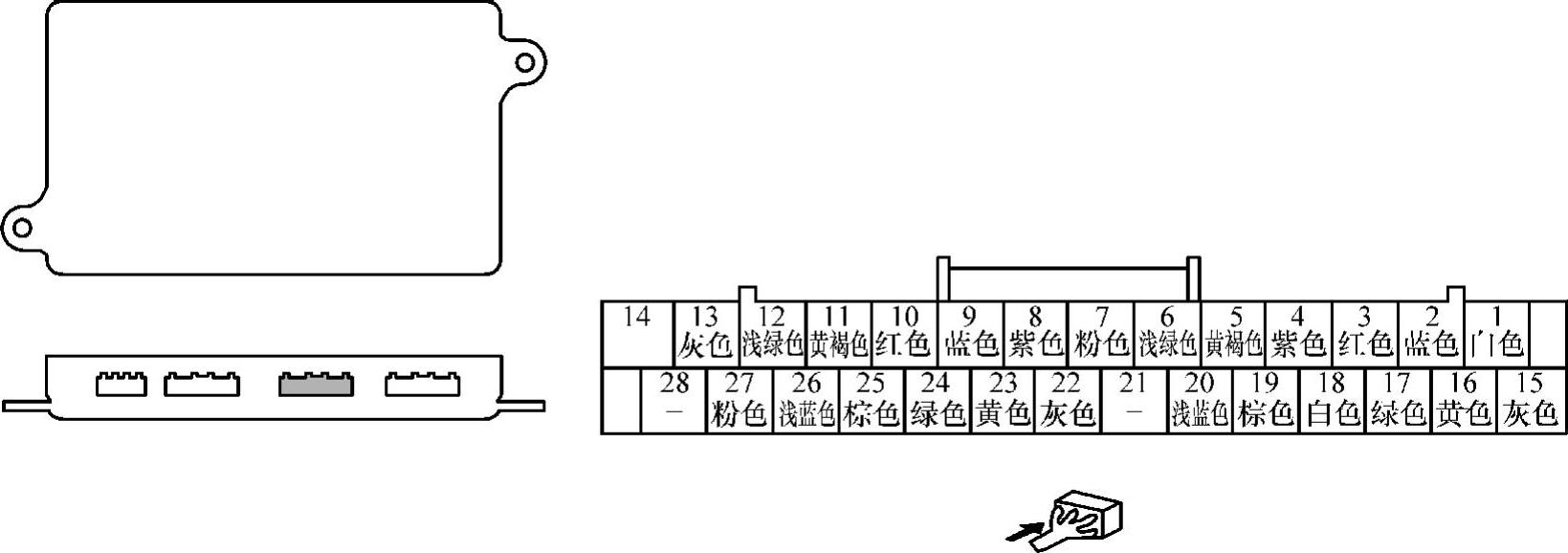

图16-14 电池管理器端子3

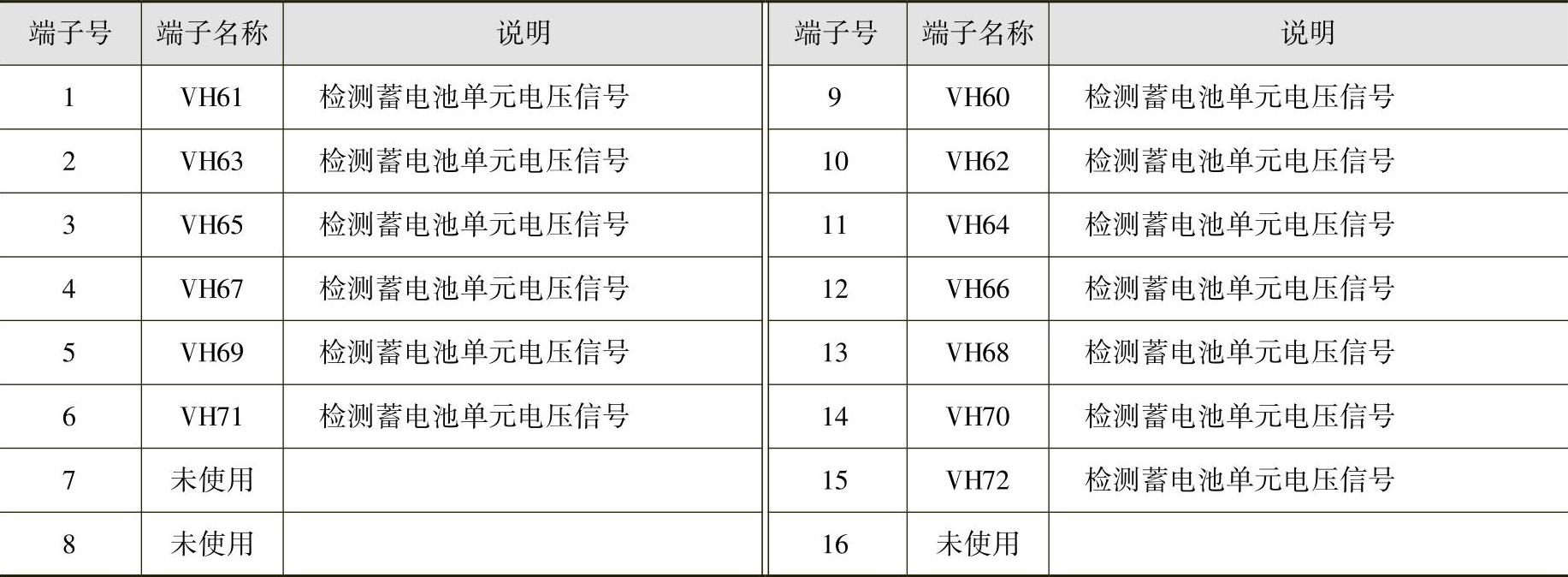

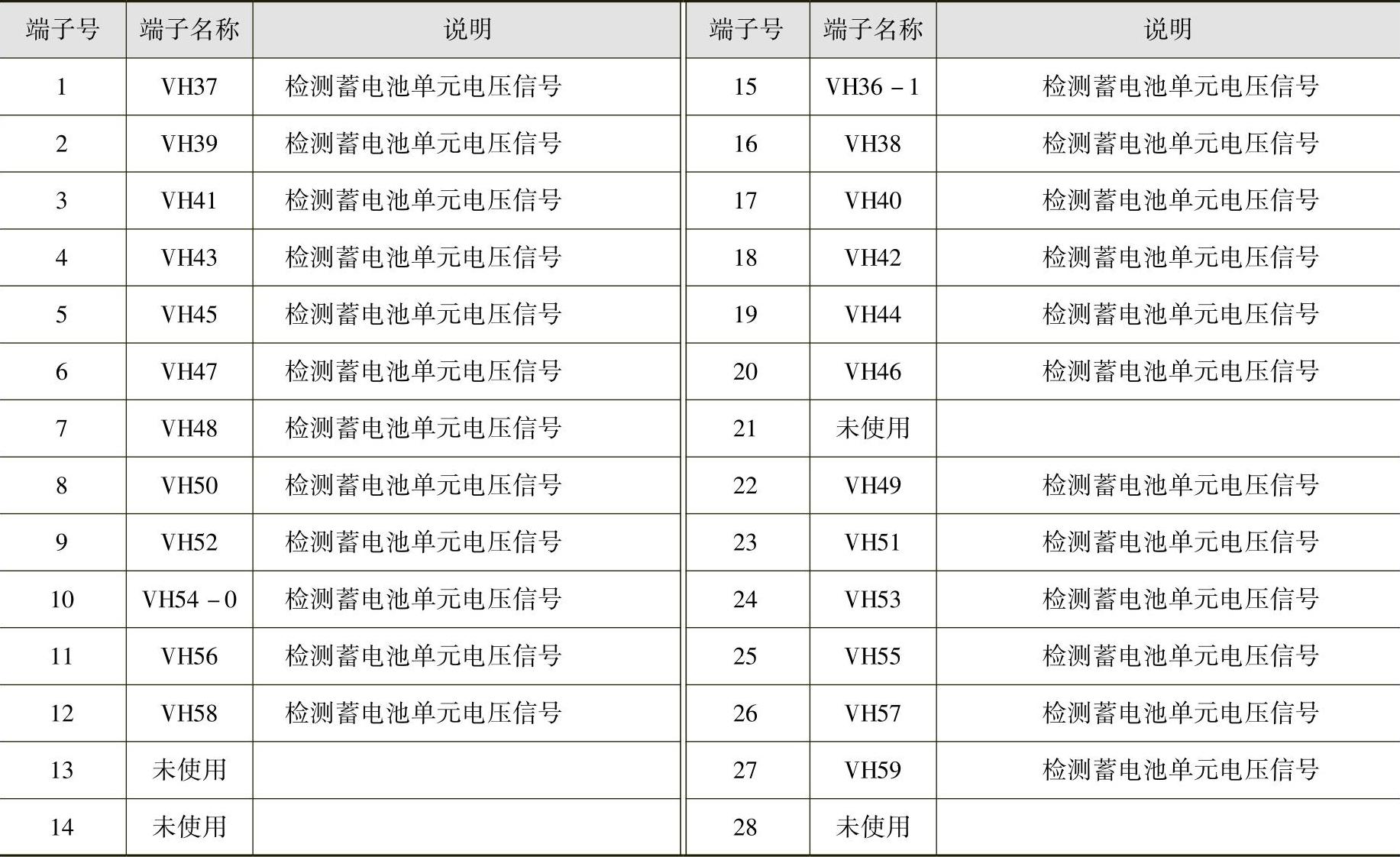

图16-15 电池管理器端子4

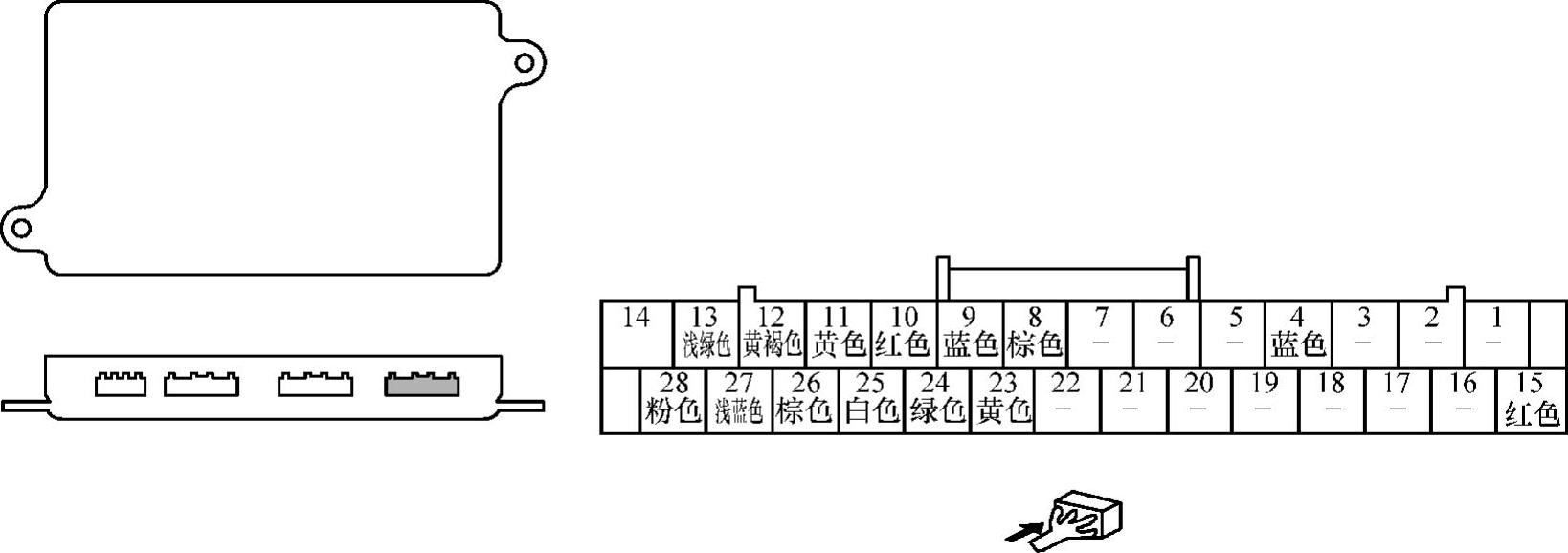

图16-16 电池管理器端子5

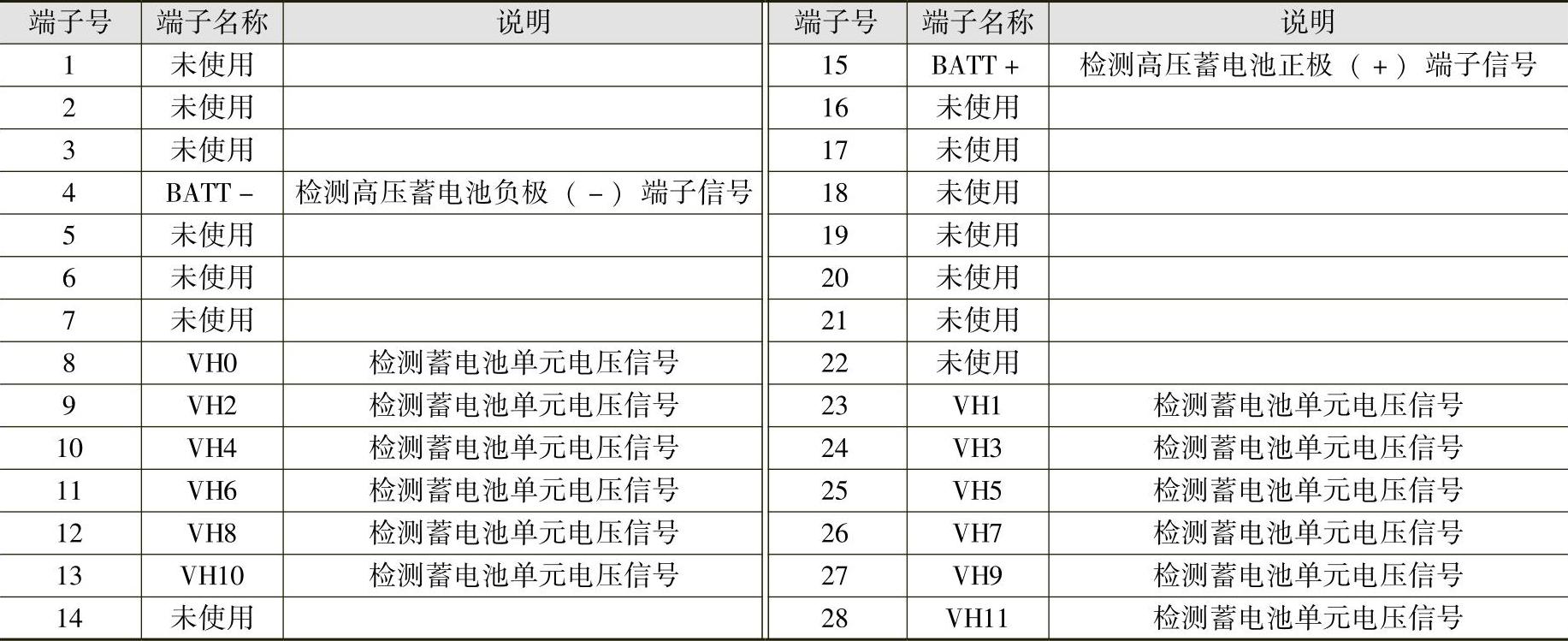

图16-17 电池管理器端子6
