气门驱动组由哪些零件组成？各起什么作用？

驱动组包括凸轮轴和凸轮轴正时齿轮，如图1-24所示。

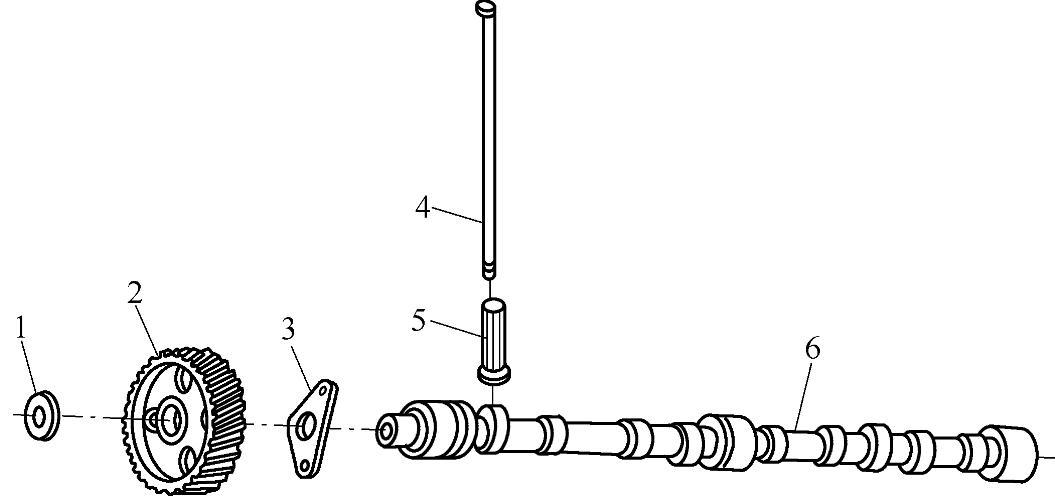

图1-24 气门驱动组

1—凸轮轴垫圈 2—凸轮轴正时齿轮 3—齿轮轴止推板 4—气门推杆 5—气门挺柱 6—凸轮轴

凸轮轴上配置有各缸进、排气管凸轮，用来控制气门的开闭时刻和开启高度。

凸轮轴正时齿轮也称配气正时齿轮。它由曲轴正时齿轮驱动，将曲轴的动力传给凸轮轴。凸轮轴与曲轴的旋转必须保持平稳和严格的相对位置，一般都采用齿轮传动，并在齿轮的端面上打有记号，必须按记号正确安装。柴油机的配气正时齿轮一般由曲轴齿轮通过惰齿轮驱动。它与喷油泵正时齿轮等都装在机体前端的正时齿轮室内。
