一、量电阻

打开单片机（俗称“电脑板”），看外观是否有烧焦痕迹。用万用表检测供电滤波电容的电阻值。在12V滤波电容侧正向500Ω左右、反向无穷大为正常。如电阻值为0～100Ω，说明12V电源稳压集成块烧坏。然后量正5V或3.3V供电滤波电容电阻值，正向200～400Ω为正常，反向400～700Ω为正常；当正反向电阻值小于100Ω时视为短路状态，电脑板内部有损坏硬件。此时须切记找到烧坏硬件。具体有两种方法：第一，切断法。将每个元件从供电线上撬开，测量其电阻值，如电阻值小于100Ω即为损坏，将其更换。再测量正5V（3.3V）供电滤波电容电阻值，如在正常范围内即为修复。第二，通电法。在损坏的单片机上直接用5V（3.3V）电源送电，注意观察损坏集成块发热情况，先发热者为损坏集成块，更换之后再量电阻值。

例如，用万用表测量12V侧供电滤波电容反向电阻值537Ω，如图5-42所示。

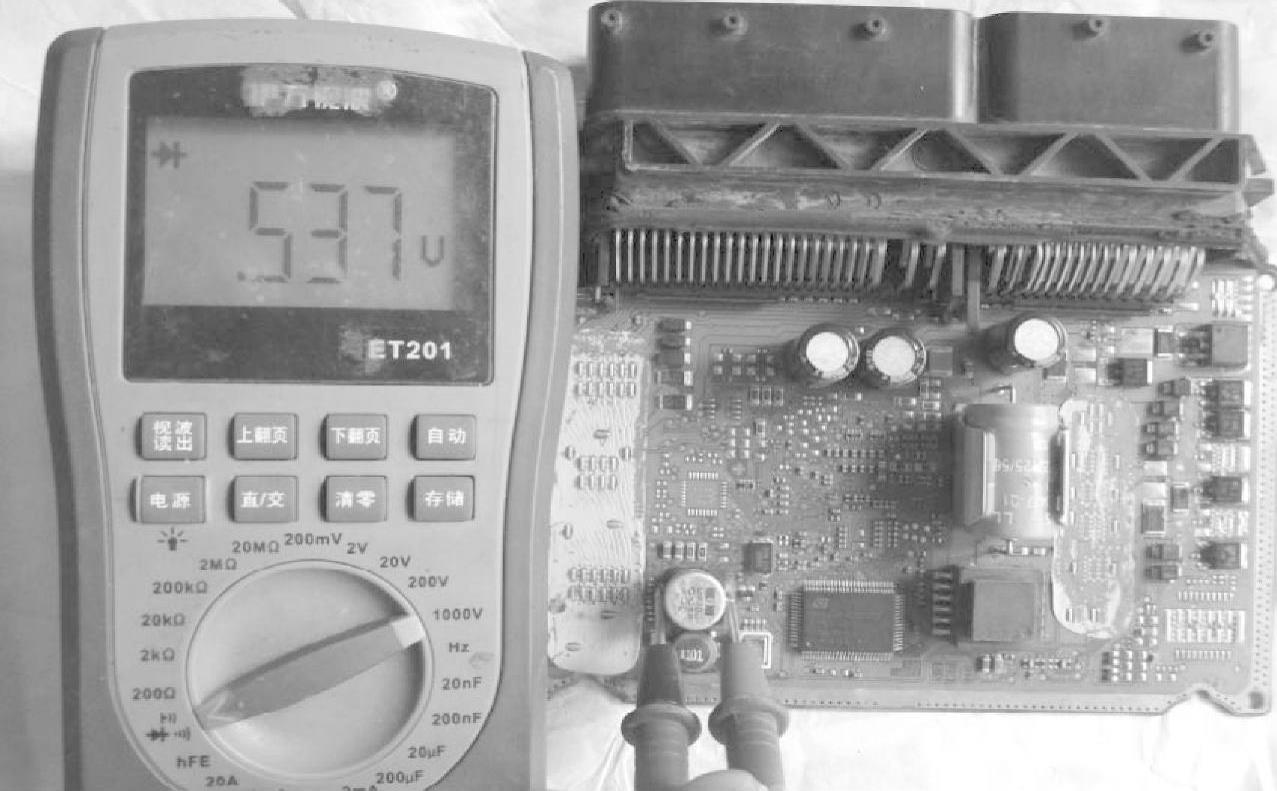

图5-42 用万用表测量12V侧供电滤波电容反向电阻值537Ω

例如，用万用表测量3.3V侧供电滤波电容反向电阻值182Ω，如图5-43所示。

例如，用万用表测量5V侧供电滤波电容正向电阻值1094Ω，如图5-44所示。
