二、送电压

按照单片机端子图，用商丘汽车电脑公司所生产的电脑修复仪向电脑板送电压，用修复仪上的探针检测供电电压、复位电路、晶体振荡器、地址线、数据线等上面的脉冲信号情况，观察软件和硬件的运行情况。在修复仪上观察故障警告灯、油泵警告灯运行情况，也可以用解码器进入单片机系统。如果脉冲信号有一处不正常，单片机即处于死机状态。关键在于要严格掌握上述每一处的工作状态。理解单片机工作的四要素：一是供电电压；二是复位电路；三是晶体振荡器；四是地址线和数据线。

例如，在柴油车电脑板故障修复仪上送电后用万用表测量5V电压，如图5-45所示。

例如，在柴油车电脑板故障修复仪上用探针量晶体振荡器信号，如图5-46所示。

例如，在柴油车电脑板故障修复仪上用探针量复位电路信号，如图5-47所示。

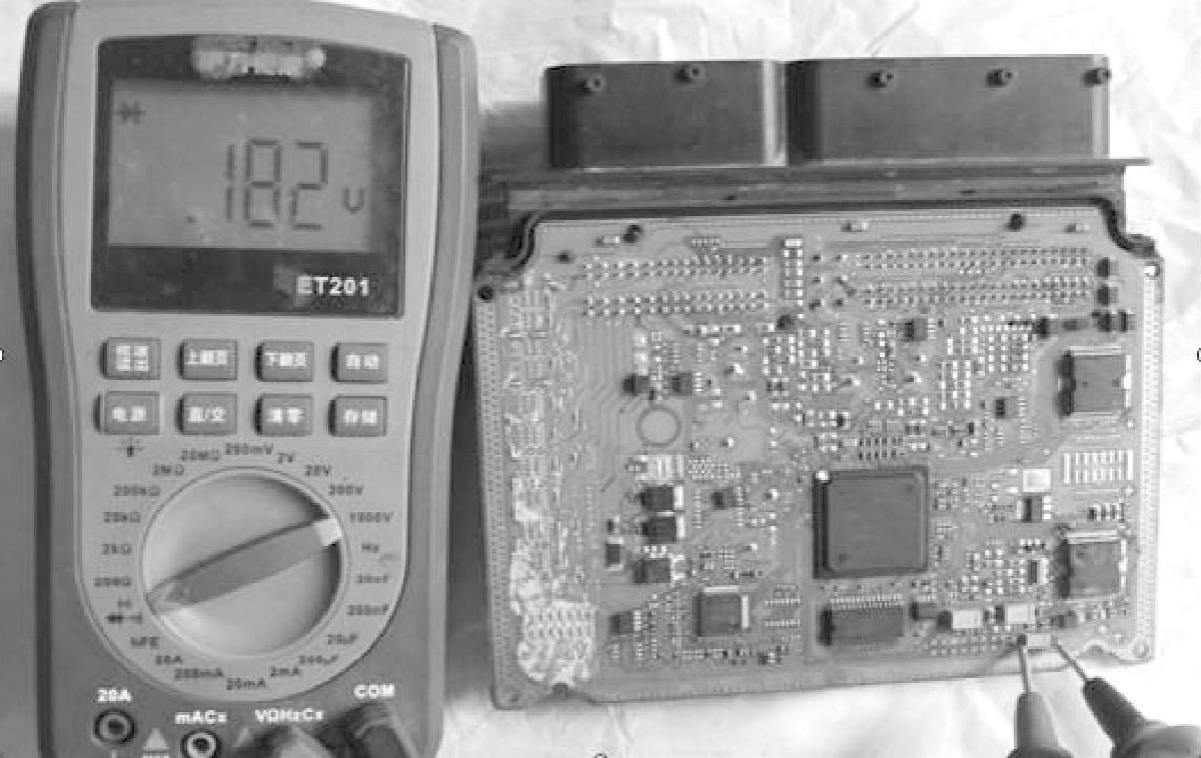

图5-43 用万用表测量3.3V侧供电滤波电容反向电阻值182Ω

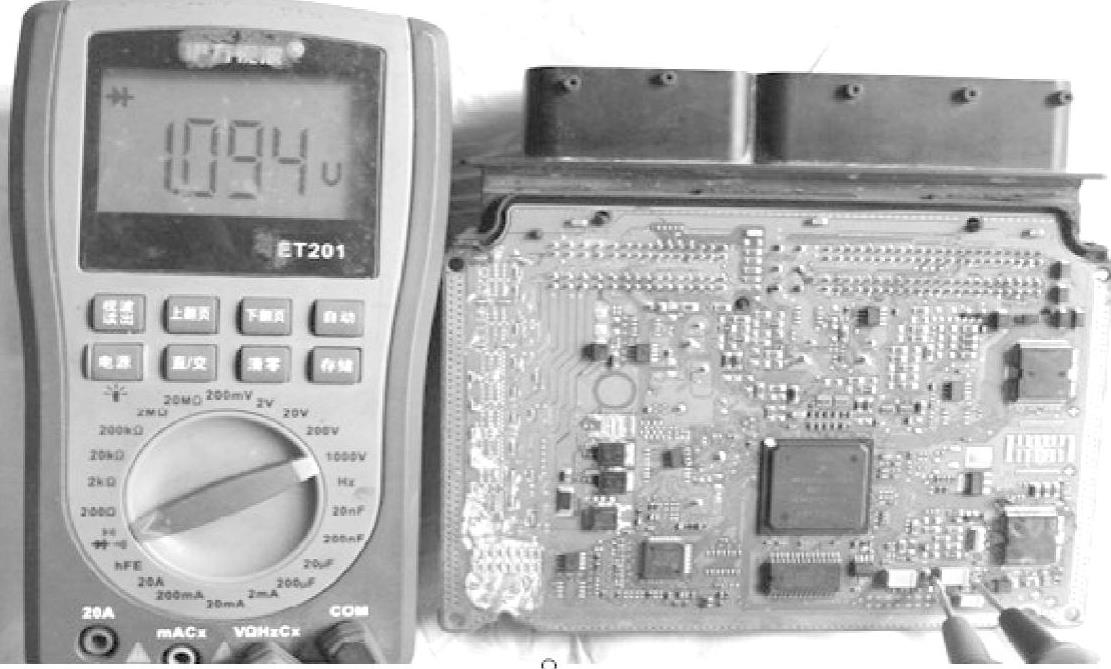

图5-44 用万用表测量5V侧供电滤波电容正向电阻值1094Ω
