三、无高压或缺缸

三、无高压或缺缸

1.易损坏的控制高压火的模块电脑板

1）M1.5.4电脑板的点火模块30023（图5-72）。

2）M7.9.7电脑板的点火模块30028（图5-73）。

3）马瑞利多点电脑板的点火模块VB025（图5-74）。

4）M7.5电脑板的点火模块30397（同30637）（图5-75）。

5）三菱电脑板的点火模块JE31B××××的点火模块X1（图5-7

6）猎豹、东南得利卡车型电脑板点火驱动模块X1（图5-77）

7）马自达323车（三菱电脑板）点火模块R12（图5-78）。

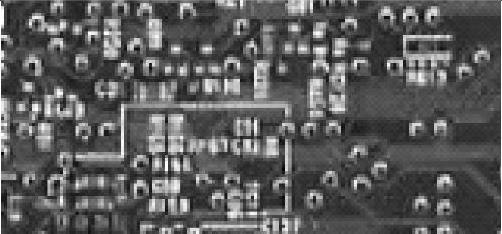

图5-72 M1.5.4电脑板点火模块

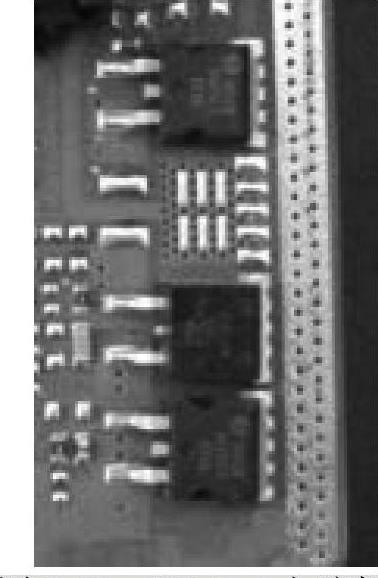

图5-73 M7.9.7电脑板点火模块（上下的两个是）

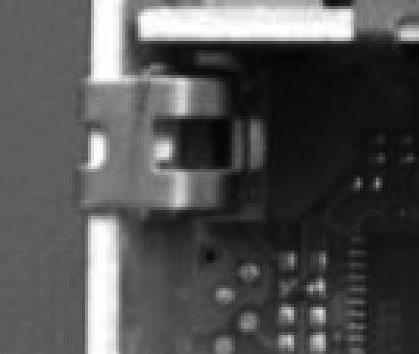

图5-74 马瑞利多点电脑板点火模块

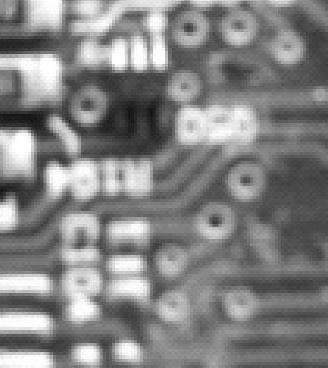

图5-75 M7.5电脑板点火模块

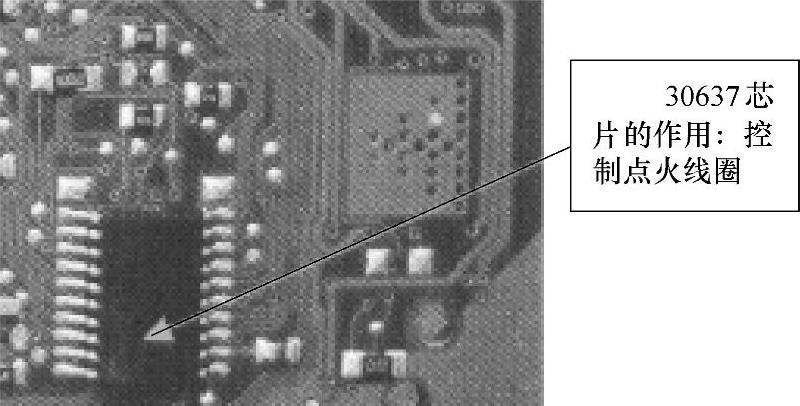

图5-76 三菱电脑板点火模块

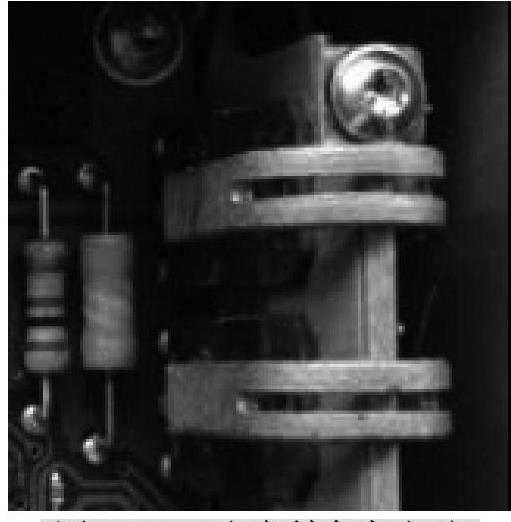

图5-77 猎豹、东南得利卡车型电脑板点火模块

图5-78 马自达323车电脑板

2.点火模块易损坏的原因

点火模块损坏主要是点火线圈短路损坏。

点火线圈损坏的原因，除有的是质量问题外，大多数是人为的。可用吊火的方法检查发动机缸内是否有高压火产生，而造成点火线圈损坏。
