※所需材料

本装置是利用经过防水处理的微型摄像头，悬垂于水下，通过与其相连的监视器来进行水下闭路电视监视的。原理电路如图63-1所示，实物组装如图63-2所示，所需材料见表63-1。

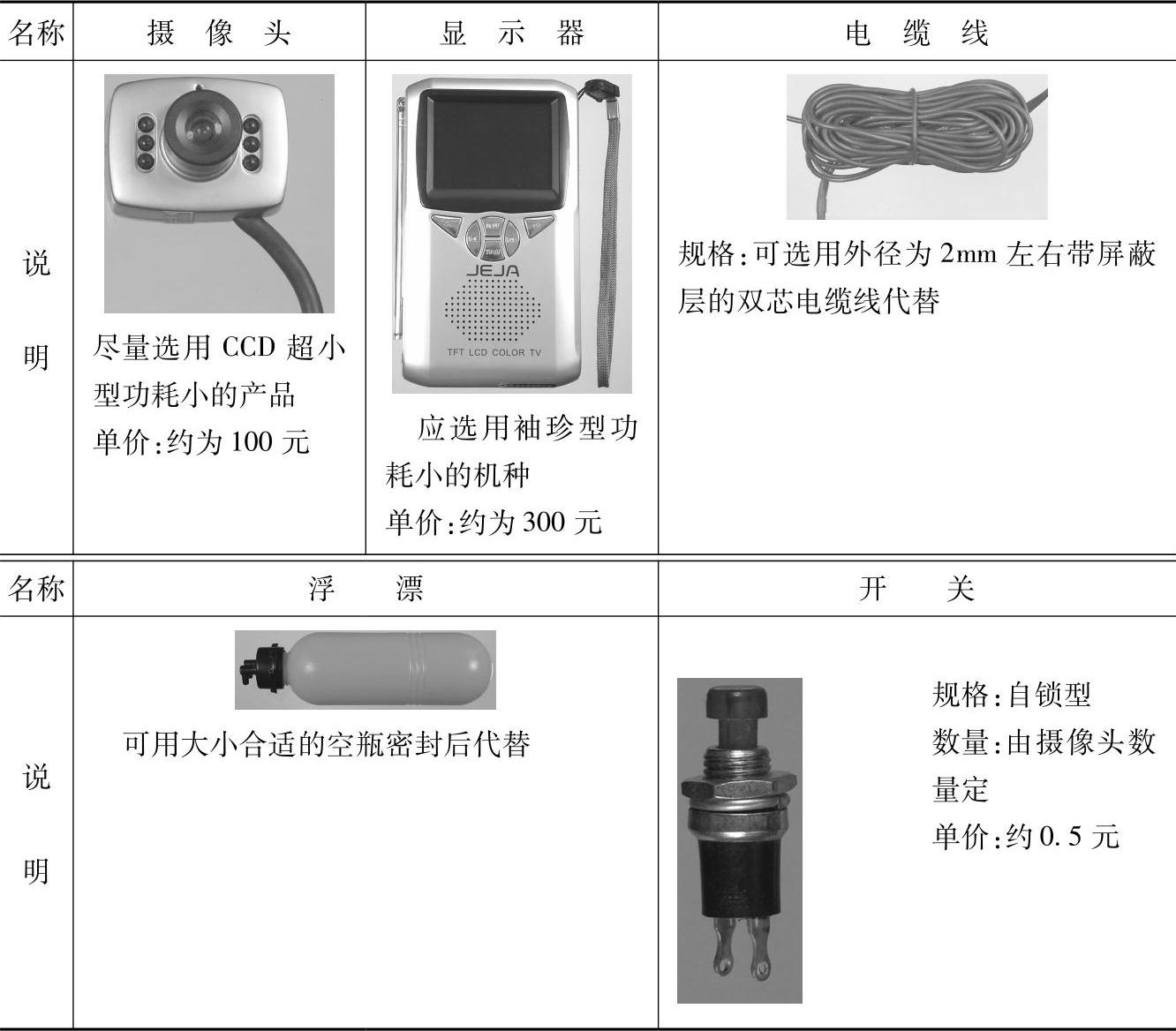

表63-1 水下可视钓鱼用具所需材料一览表

图63-1 水下可视钓鱼用具原理电路

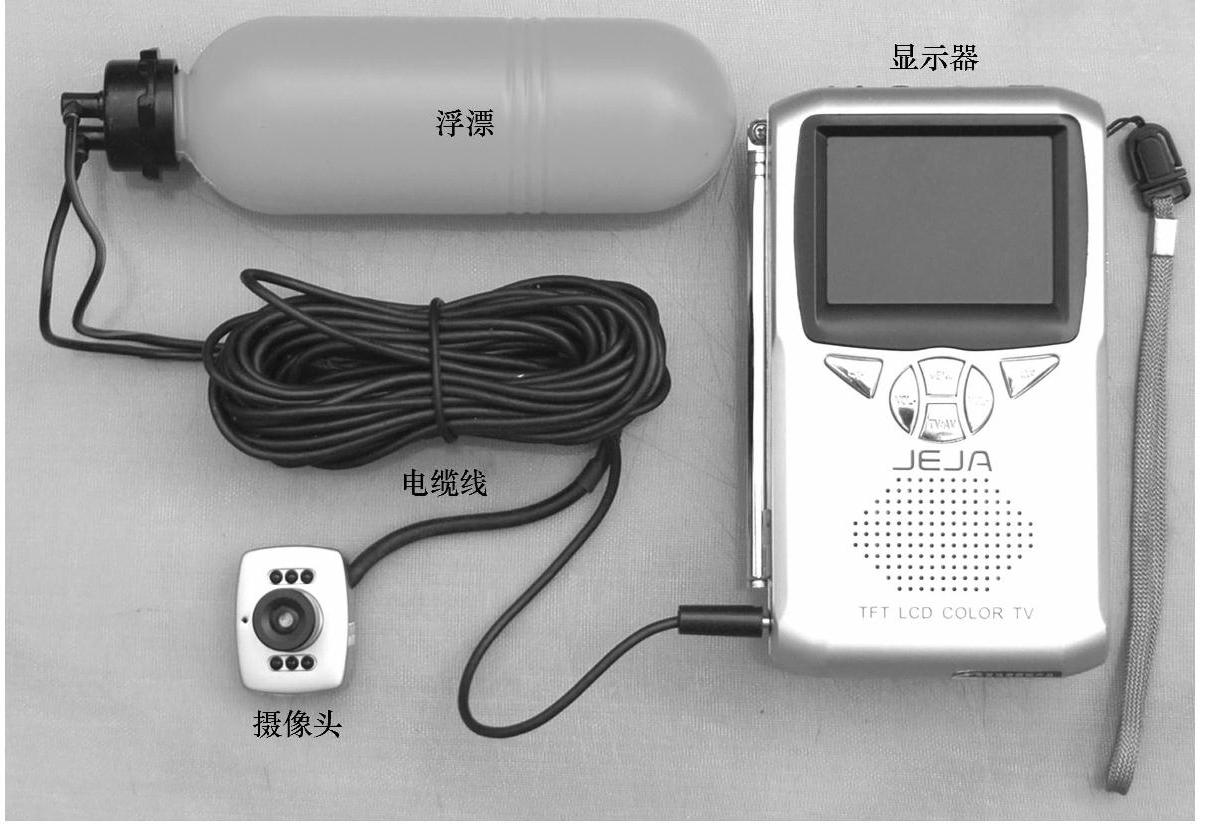

图63-2 水下可视钓鱼用具实物组装示意

所用材料的选择

（1）微型摄像头的选择。目前市场上出售的微型摄像头有两种：一种是CCD产品，另一种是CMOS产品。CCD摄像头体积和功耗大一些，但解像能力一般比CMOS产品高；CMOS摄像头体积如手指大小，功耗也小，但解像能力差，高解像能力的价格较高。不论选用哪种摄像头，必须做好防水处理后才可使用。

（2）视频电缆线的选择。应尽量选用线径细，隐蔽性好的电缆线，作者曾用外径为2mm带屏蔽层的双芯多股普通电缆线代替视频线，效果很好，摄像头距监视器30m的距离内，图像传输质量仍很满意。

（3）显示器与电源。显示器应尽量选用小型的，便于携带。现在骑电动车钓鱼的较多，这样供电电源可从电动车蓄电池中接出需要的电压接头，来供摄像头和显示器用，非常方便。

（4）铅坠与浮漂。摄像头必须与水面垂直向下悬停在适当深度的水中，因摄像头有一定浮力，必须配用铅坠，一般配用50g左右的铅坠即可。浮漂可用小型的易拉罐，将罐口严封后使用。
