※所需材料

本装置主要是通过具有一定几何尺寸的抛物线形集声罩和经过集声罩抛物面的物理学特性反射，把远处声强微弱的鸟鸣声反射汇集在一个声音焦点上，这样在声压强度大而集中的声音焦点上设置拾音器，再由与拾音器相连的发射装置发射出去，由设在远处的带有录音功能的收录机收录，即可达到远距离采录鸟儿叫声的目的。

发射机由音频放大、高频振荡兼调制和功率放大三部分组成。其具体原理电路如图64-1所示，实物组装如图64-2所示，所需材料见表64-1。

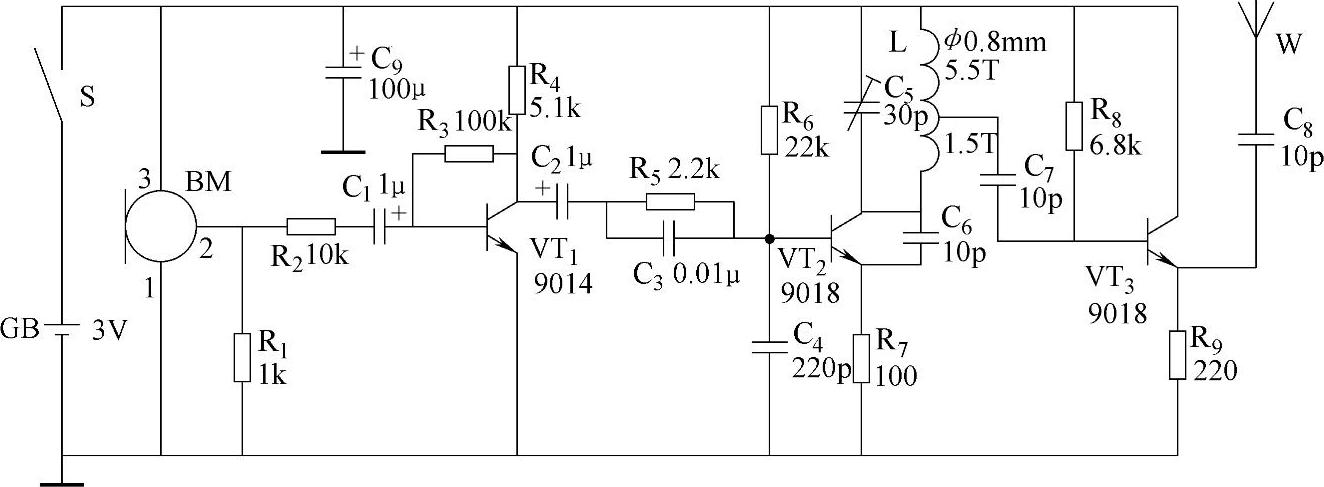

图64-1 远距离无线录鸟声装置原理电路

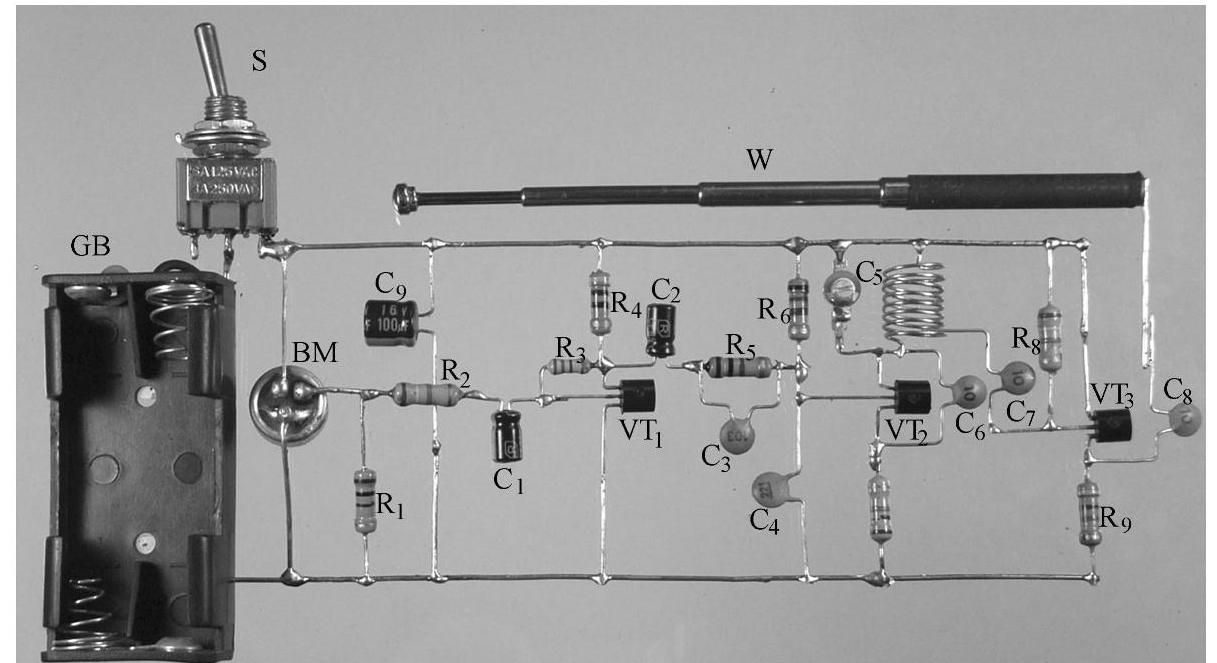

图64-2 远距离无线录鸟声装置实物组装

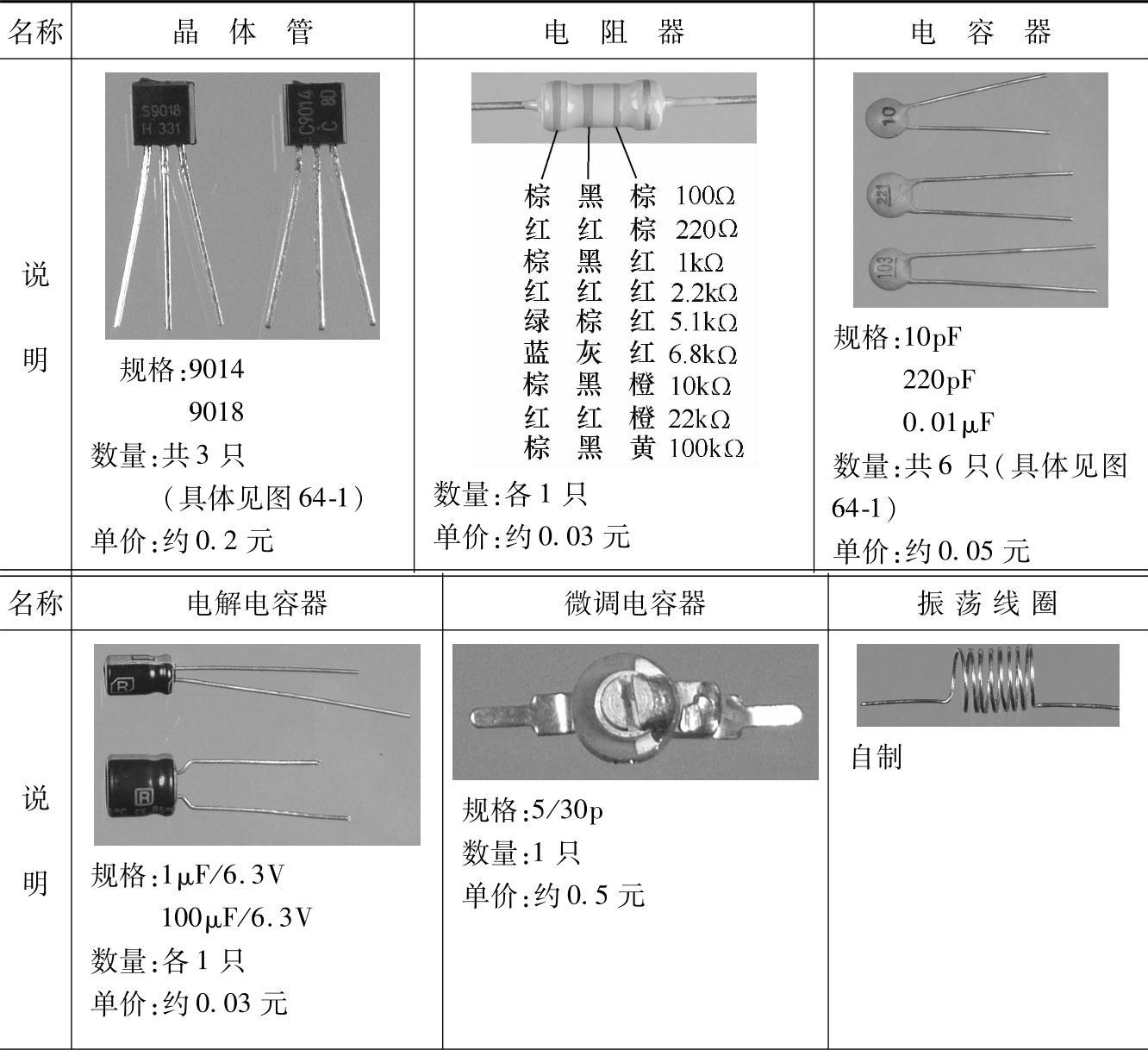

表64-1 远距离无线录鸟声装置所需材料一览表

（续）
