※制作步骤

发射机

电路焊接前，首先应加工好一发射机用的振荡线圈L。方法是，选一段直径为0.51mm的漆包线，在直径为6mm的胎具上绕7圈，在3圈处抽头。线圈制作成功后，整个电路按照以下步骤进行焊接。








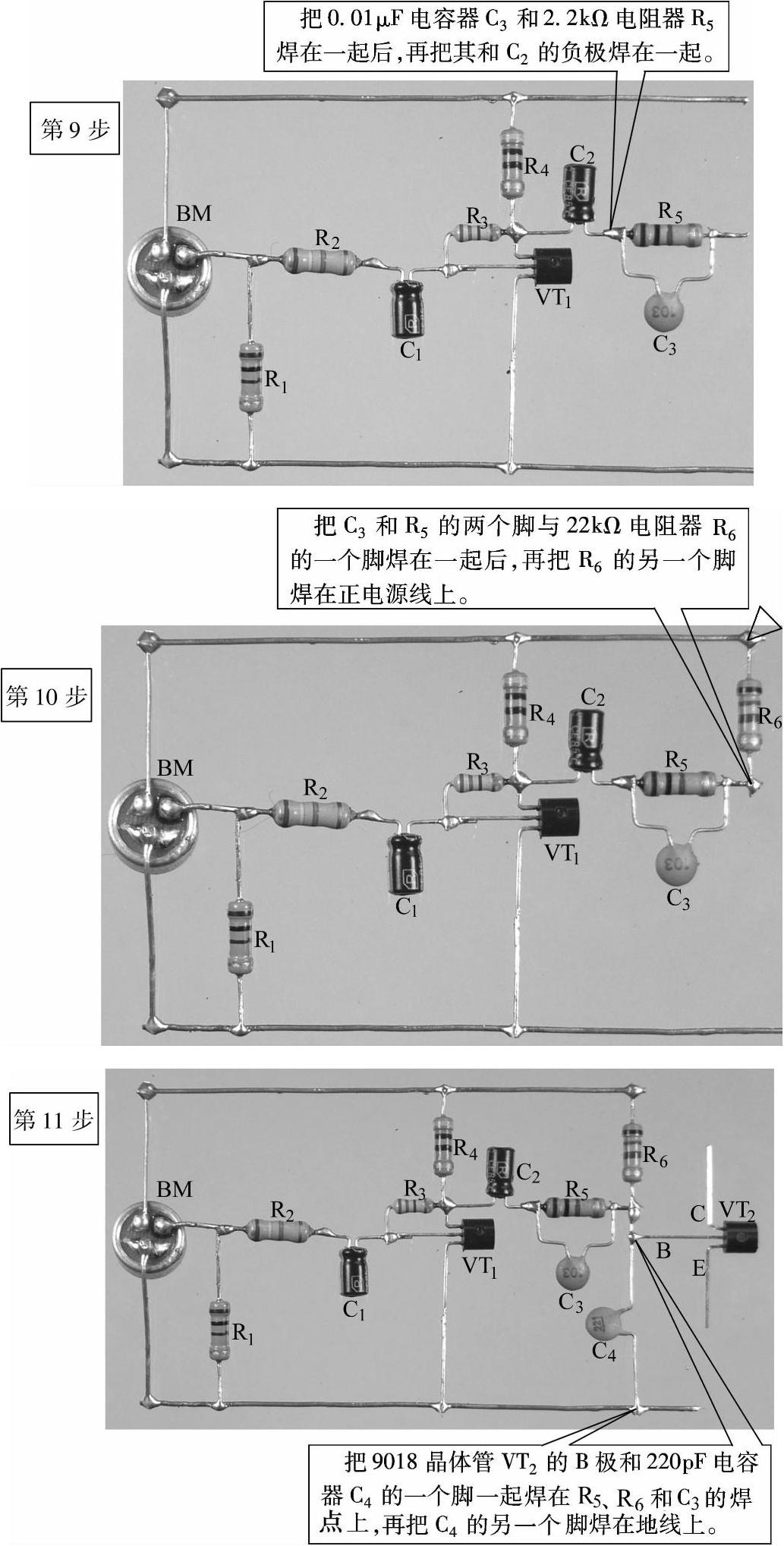

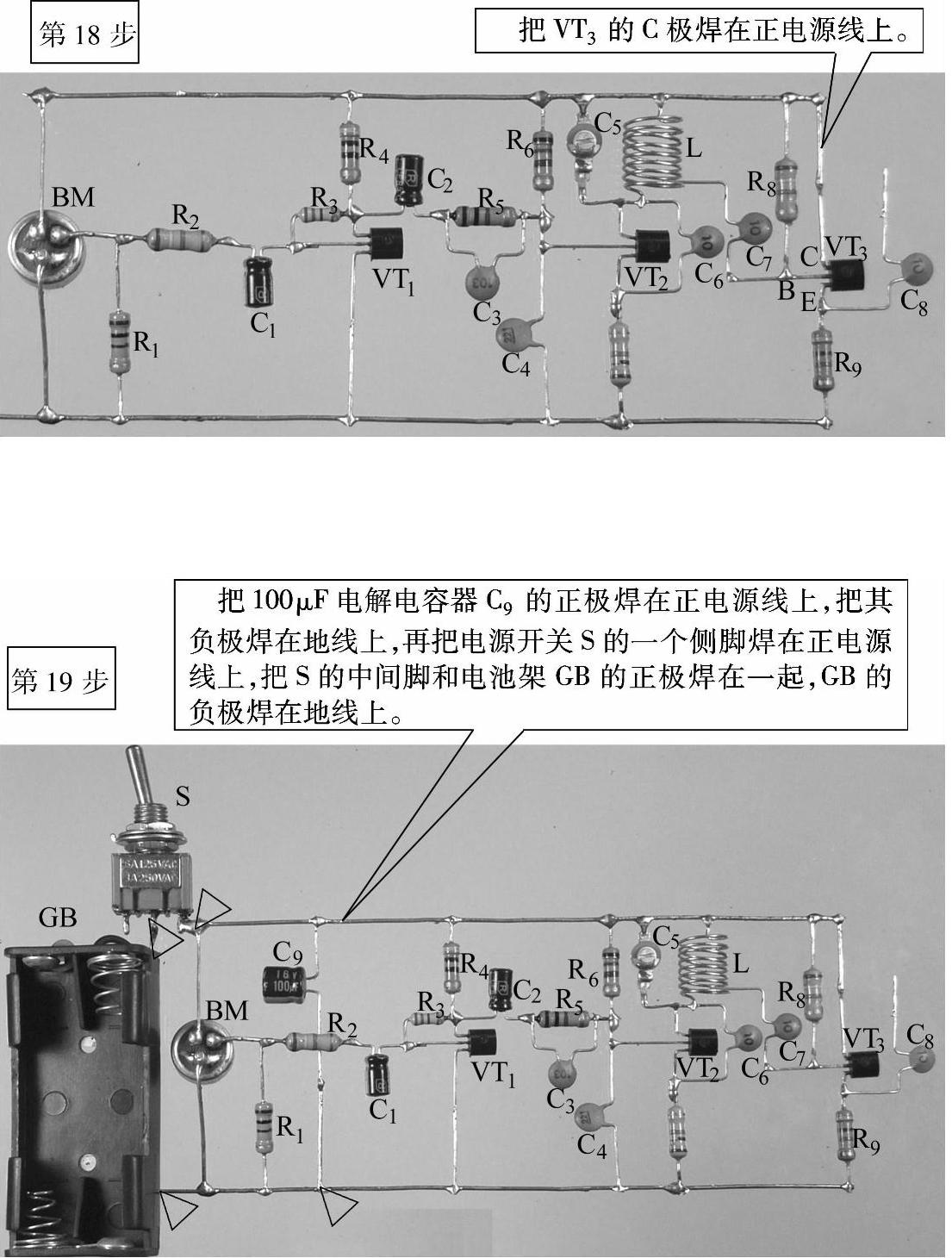

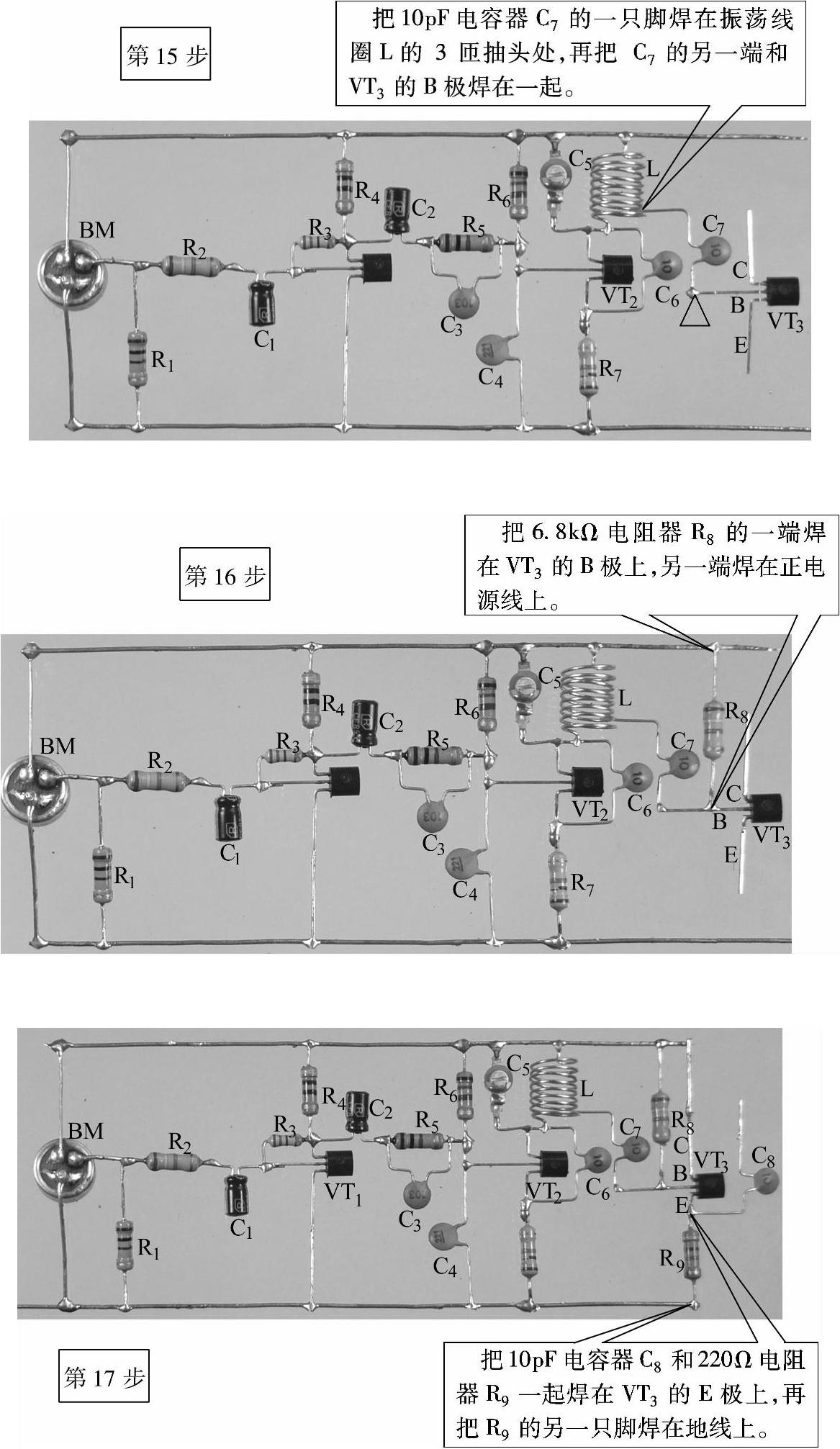

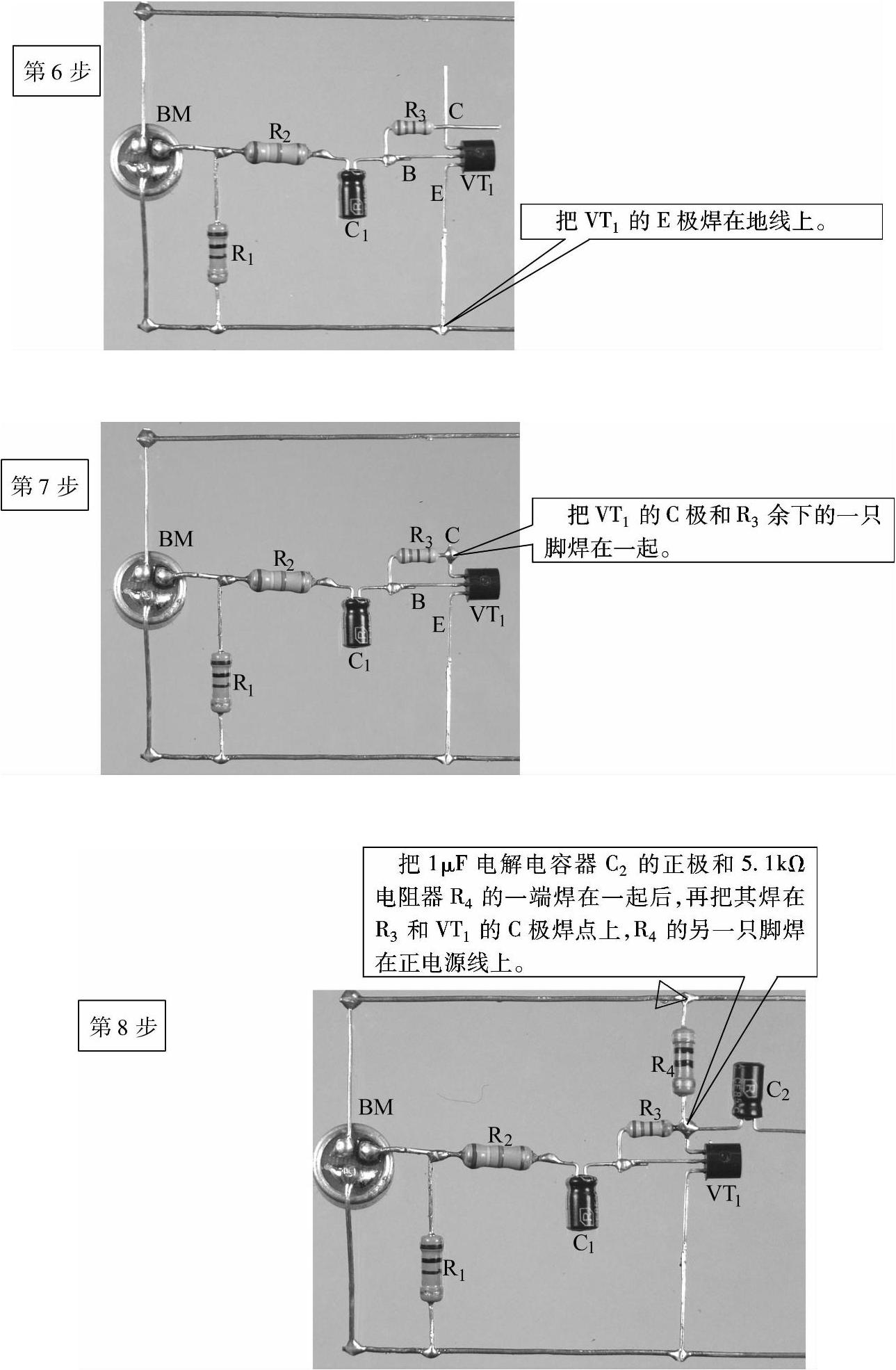

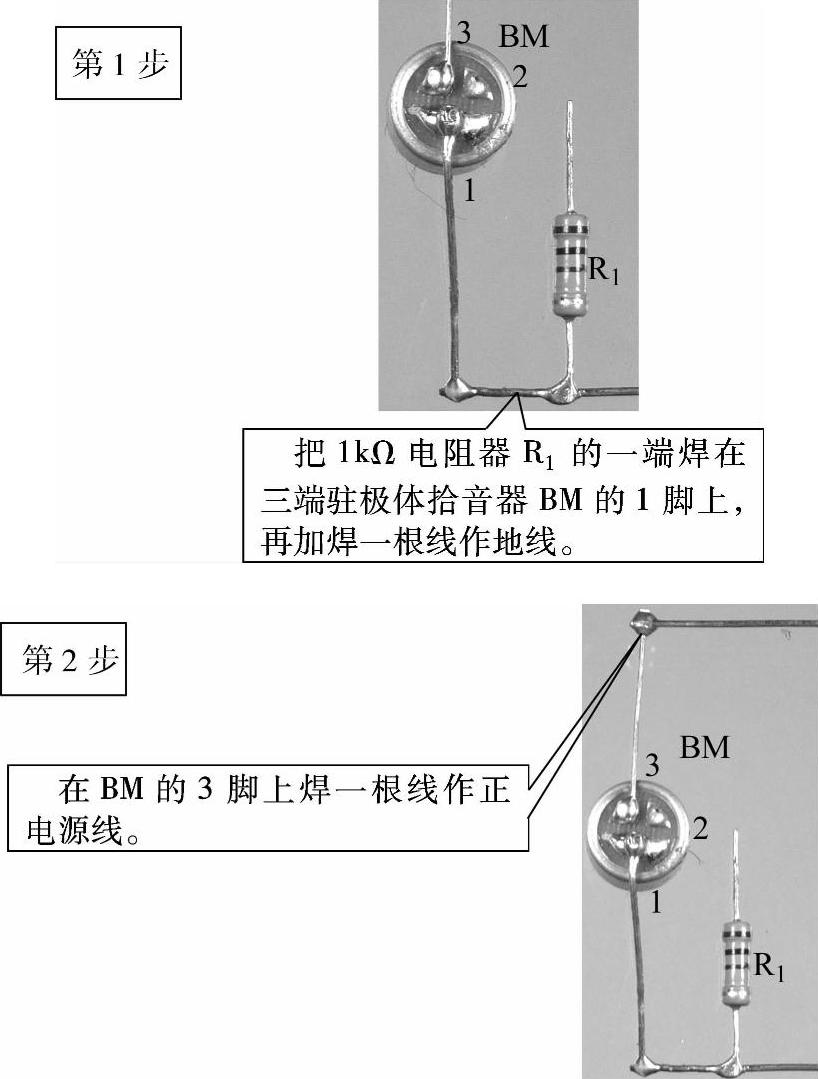

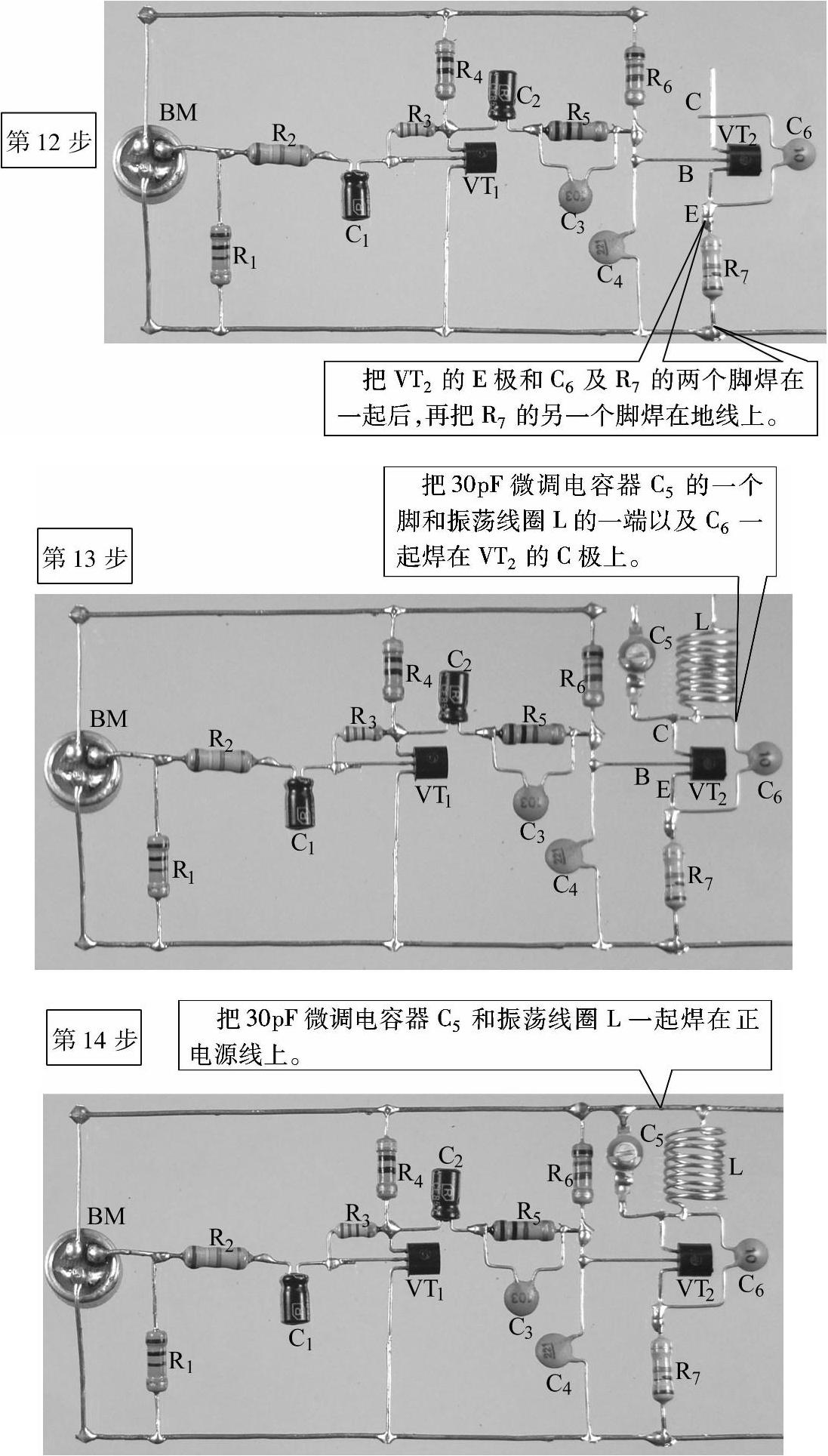

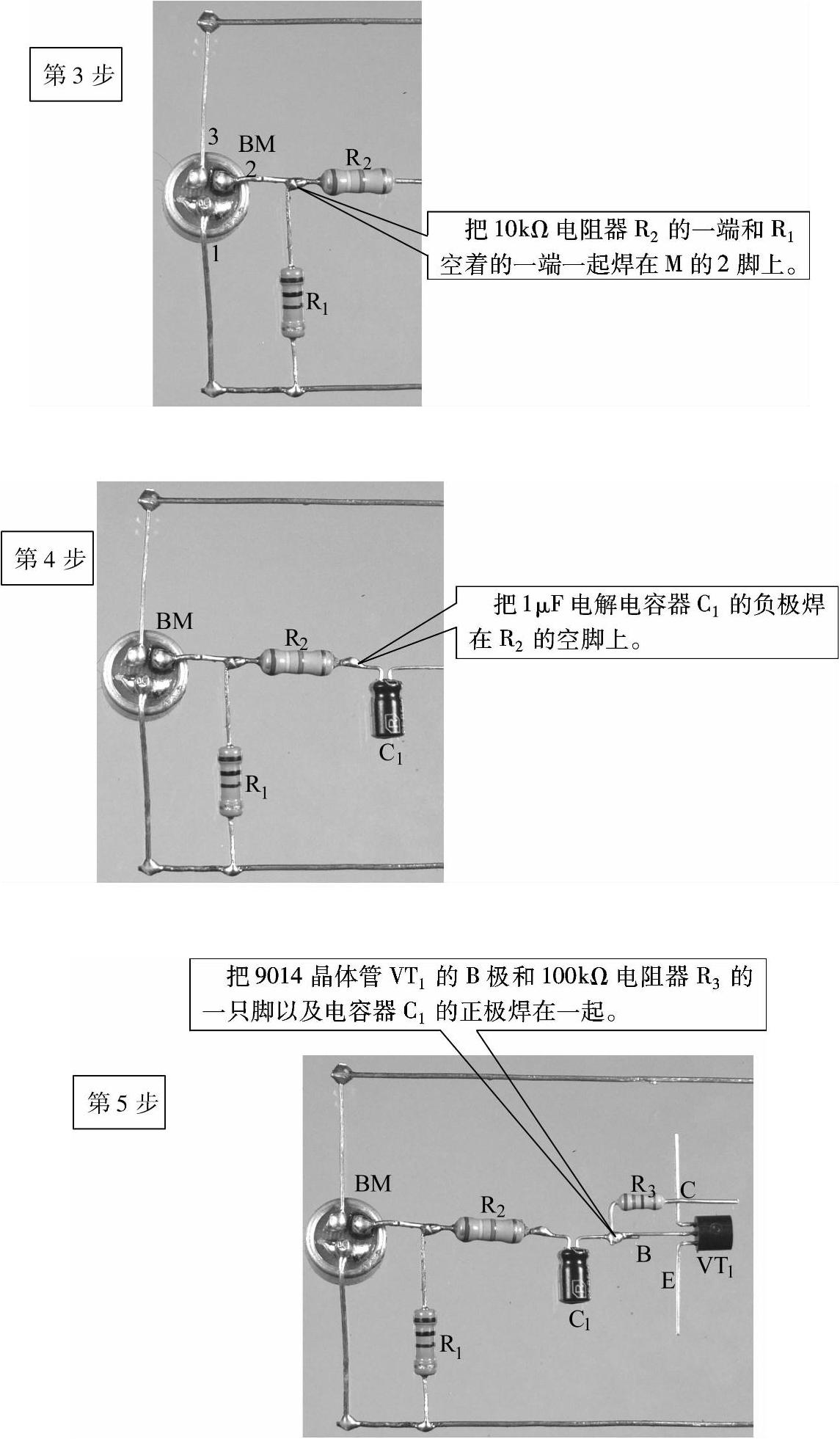

发射机电路焊接成功后，可把电路固定在一块绝缘板上，再连同电源一起装入合适的盒子中，把其安装在集声罩的上方即可。

集声罩可选用一个口径为400mm左右的铝锅把锅耳去掉代替，在铝锅内的抛物面上找好反射焦点后，做一个拾音器支架，把支架的一端固定在锅边上，另一端校正在铝锅内抛物面的焦点上后，把拾音器固定在支架的焦点位置上。其详细的安装结构如图64-3所示。

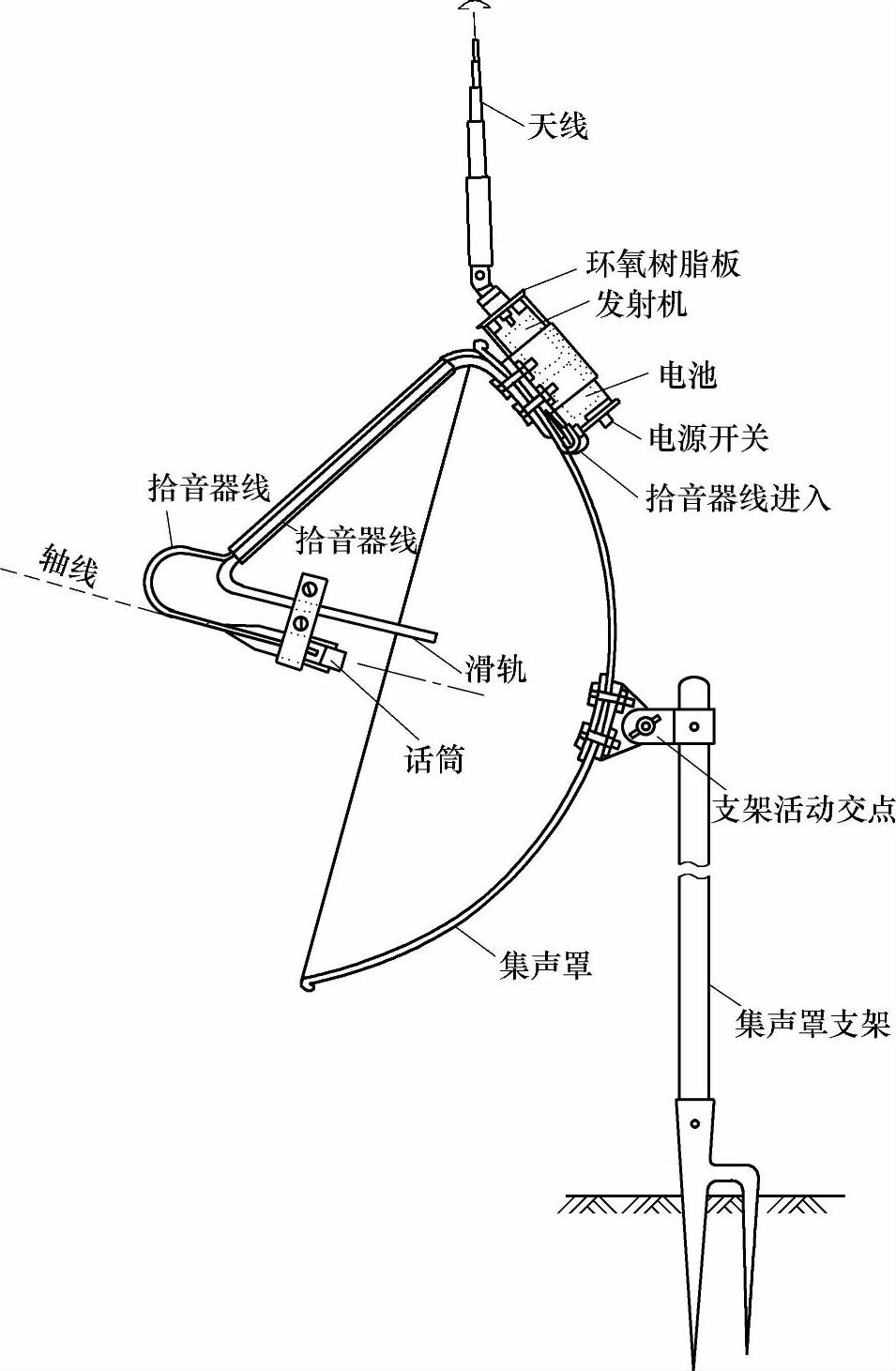

图64-3 远距离无线录鸟声装置安装结构
