7.1.1  汽车点火系统的构成与工作原理

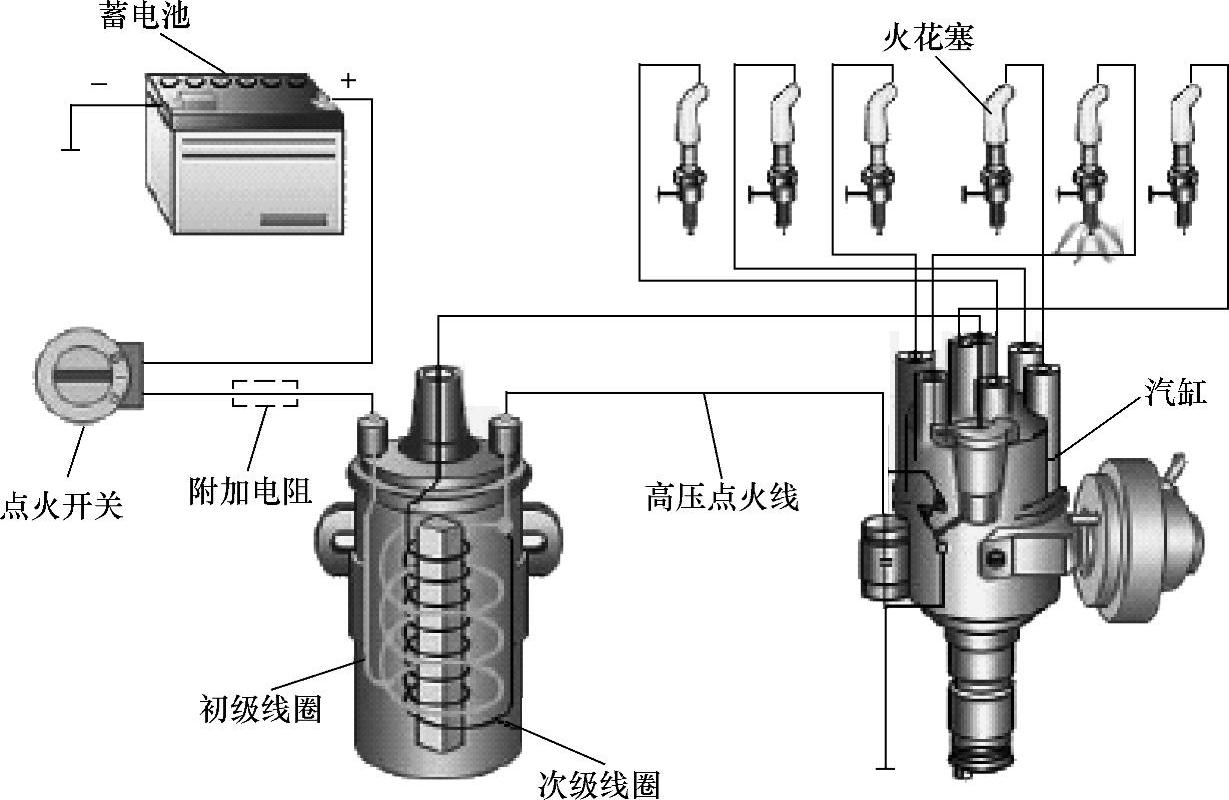

点火控制系统由传感器、电子控制单元和执行器组成，一个典型的发动机点火系统如图7-1所示。

图7-1 点火控制系统的组成

点火系统的基本功能是依据发动机的工作顺序适时地向发动机提供强烈的高压电火花。点火系统的功能体现在点火的时机和产生点火火花的强度。点火系统一般由控制初级线圈通断的点火开关、产生高压电的点火线圈和将高压电变成点火火花的火花塞构成。系统的蓄电池提供12V的电源，通过断电开关接通和切断初级线圈中的电流，这样在次级线圈中就会产生高达上万伏的高压电。当断电开关闭合时，初级线圈中有电流通过，并且电流值随着闭合时间的增长而不断地提高，当开关突然打开时，由于电磁感应，在次级线圈中便产生足够的电压并将该电压加到火花塞上使其产生火花点燃混合气。
