3.2.1  温度

注塑成型过程中需要控制的温度有机筒温度、喷嘴温度和模具温度等。塑化物料的温度（塑化温度）和从喷嘴注射出来的熔体温度（注射温度）主要取决于机筒和喷嘴两部分的温度。热塑性塑料在受热时的变化曲线如图3-4所示，图中A、B、C、D四区分别对应于塑料的玻璃态、高弹性态、可塑态和分解态，机筒温度应参照C区的流动温度t_b和分解温度t_c来确定。喷嘴温度通常略低于机筒的最高温度，以防止熔料在直通式喷嘴口发生流延现象。模具温度一般通过冷却系统来控制。各种塑料适用的机筒和喷嘴温度范围见表3-3。各种塑料的注射温度与模具温度见表3-4。为了保证制件有较高的形状和尺寸精度，应避免制件脱模后发生较大的翘曲变形，模具温度必须低于塑料的热变形温度，见表3-5。

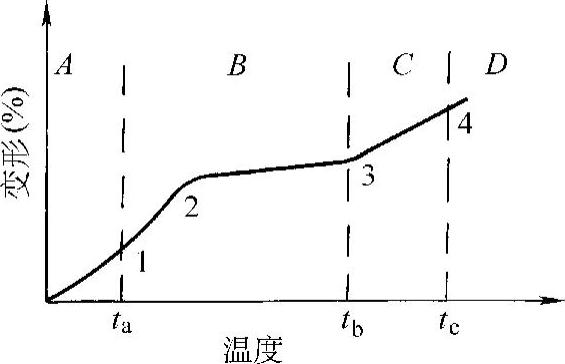

图3-4 恒压下热塑性塑料的温度-变形曲线

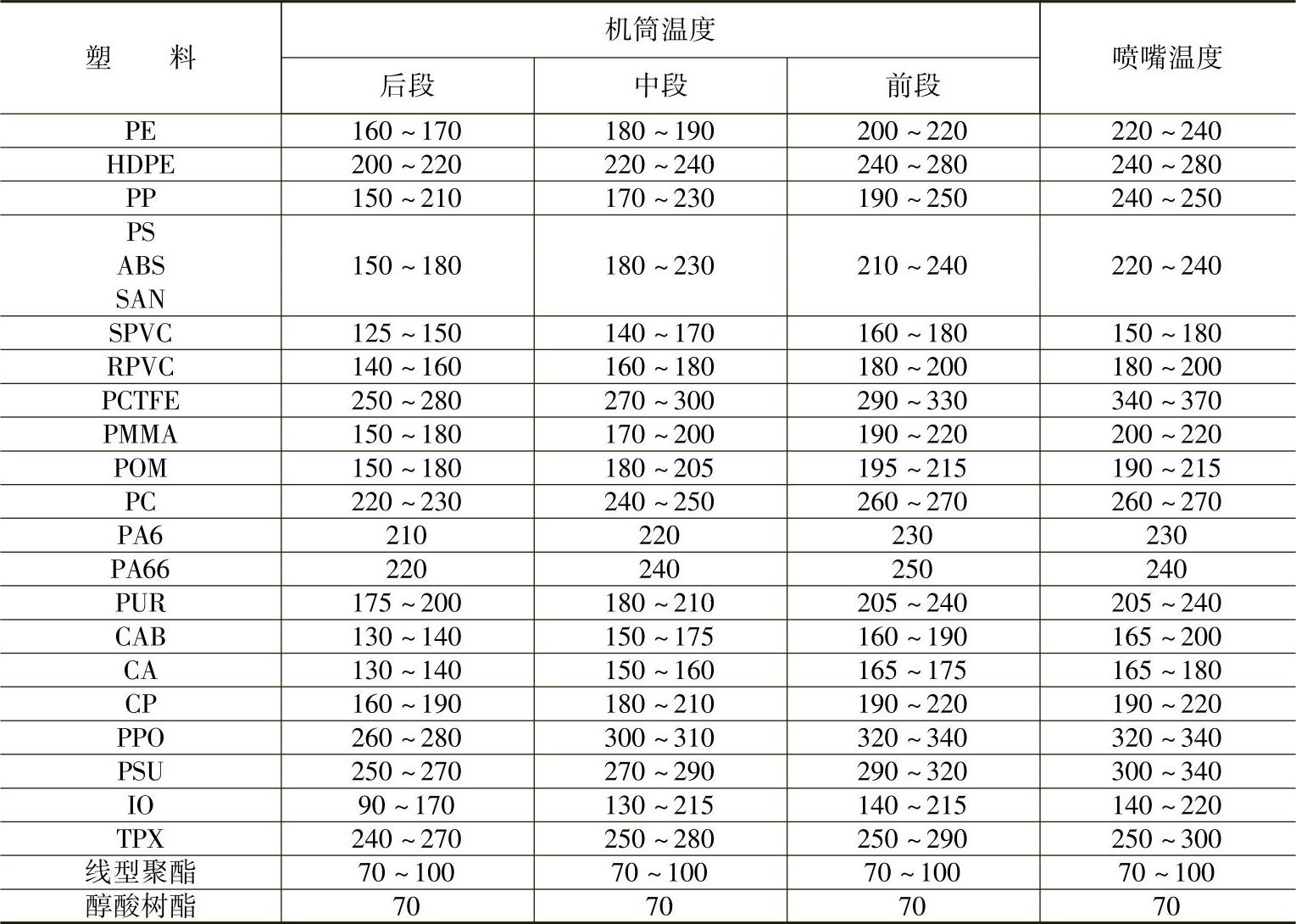

表3-3 部分塑料适用的机筒和喷嘴温度 （单位：℃）

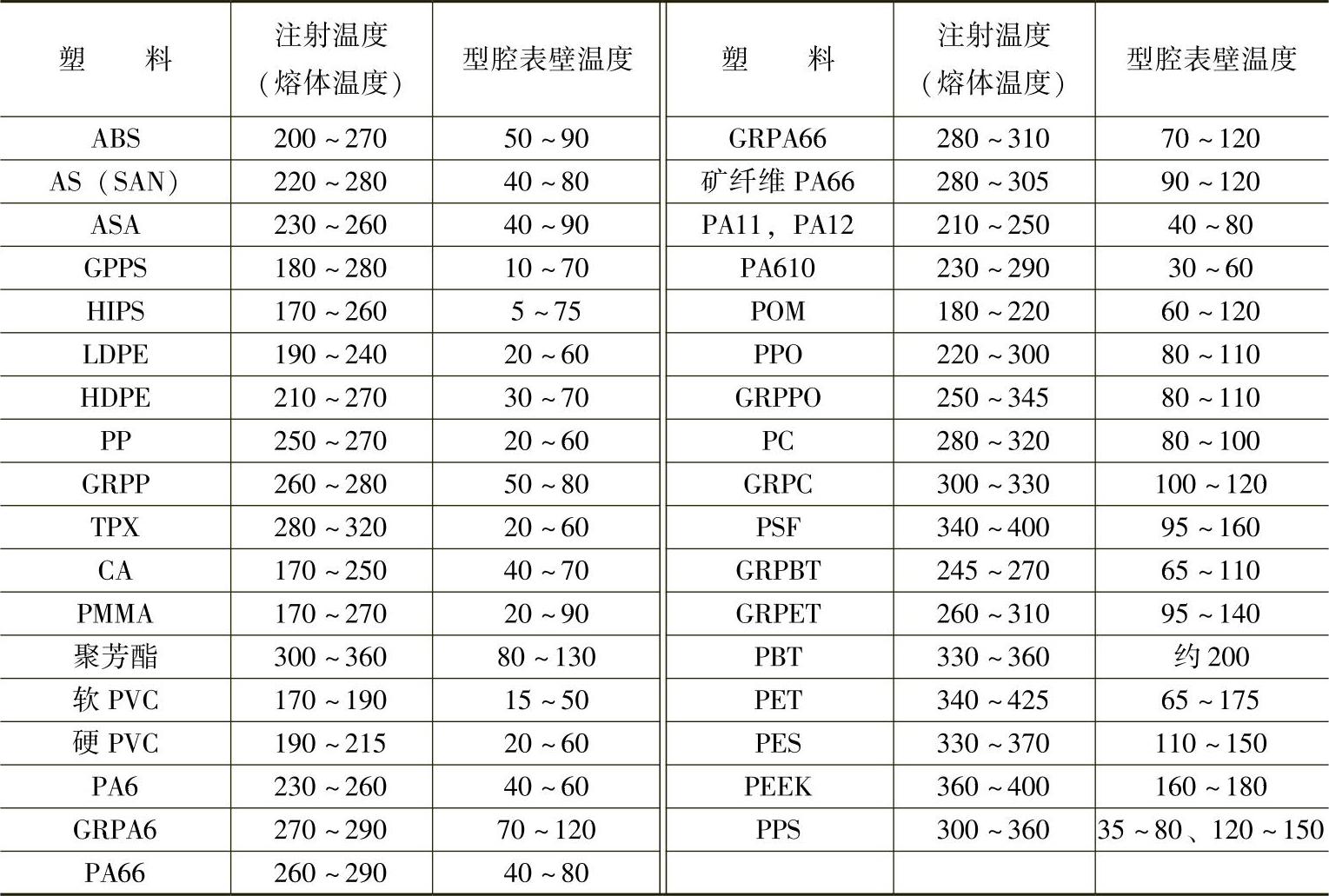

表3-4 部分塑料的注射温度与模具温度 （单位：℃）

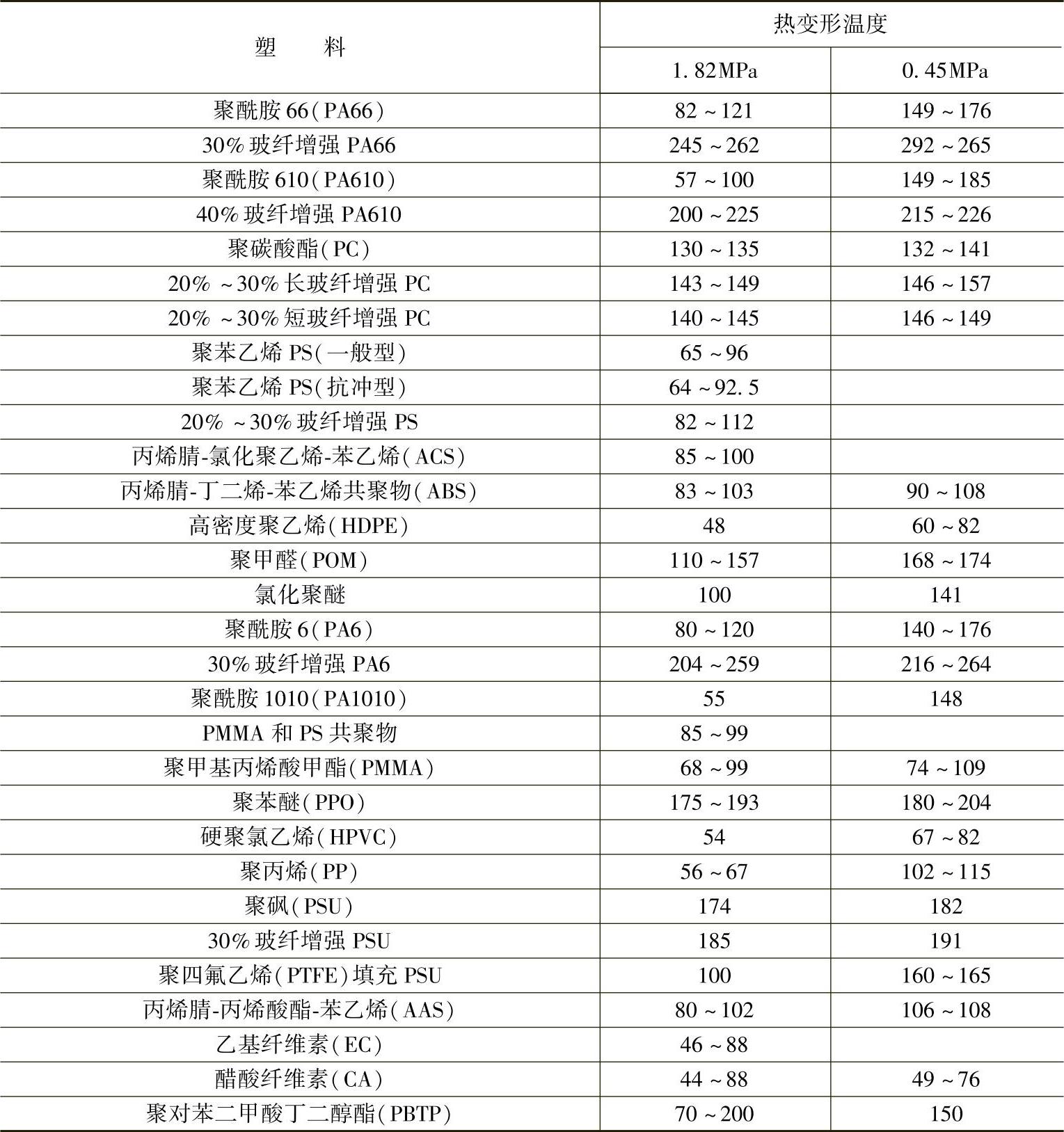

表3-5 常用热塑性塑料的热变形温度 （单位：℃）
