2.4.5 SAMCEF for Power Line and Substations输电线和变电站专业集成软件包
SAMCEF for Power Line and Substations简称为SAMCEF SPL软件包，它是输电线和变电站系统分析专业集成软件包。SAMCEF SPL软件功能包括电缆、绝缘子、电杆等结构的建模，重力、风、霜载荷以及电弧放电、短路和断电等电动力载荷模拟，静力学和舞动等动力学响应的计算分析等。此软件包适用于输电线、变电站线缆和铁路电力机车供电线缆的仿真分析。图2-21所示为变电站线缆分析模型，图2-22所示为铁路电力机车供电线缆分析模型。

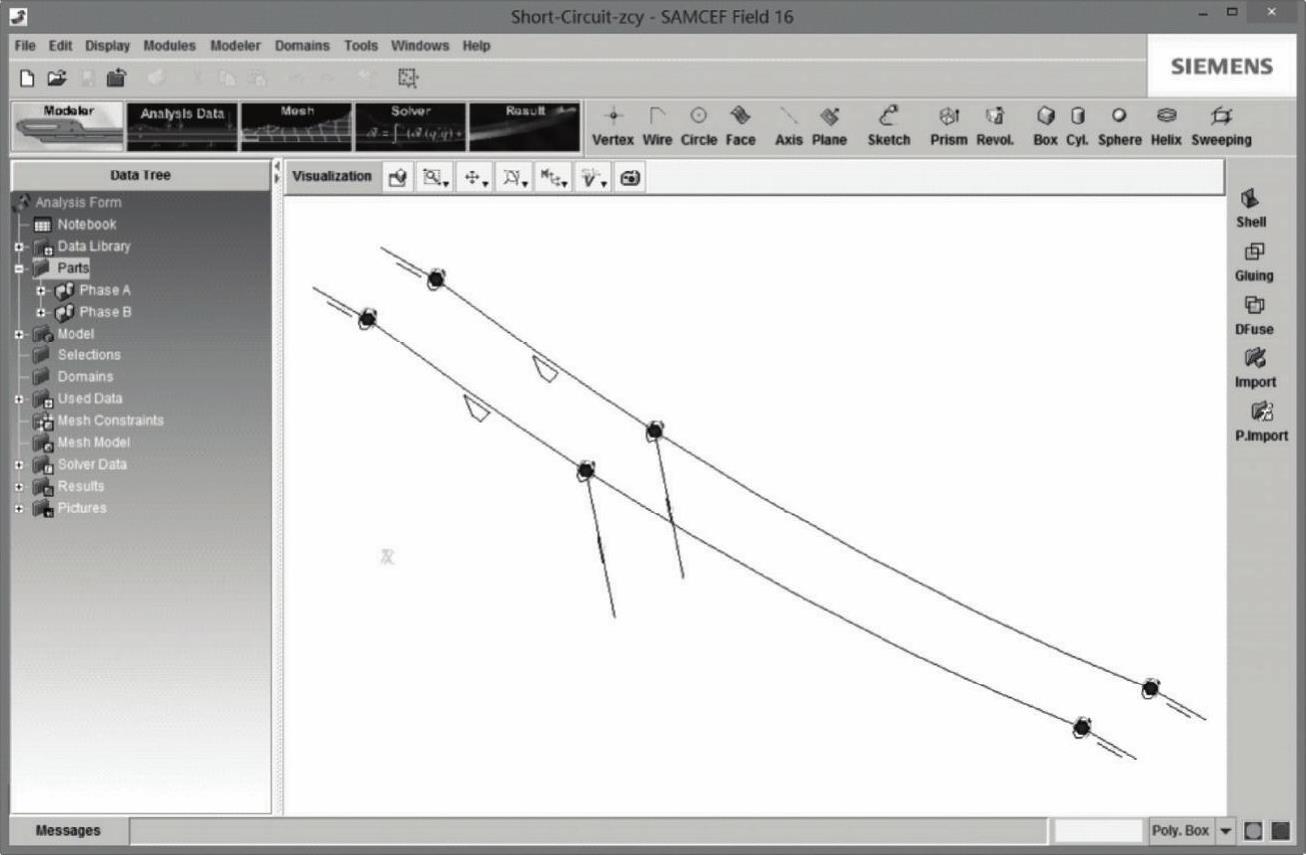

图2-21 变电站线缆分析模型

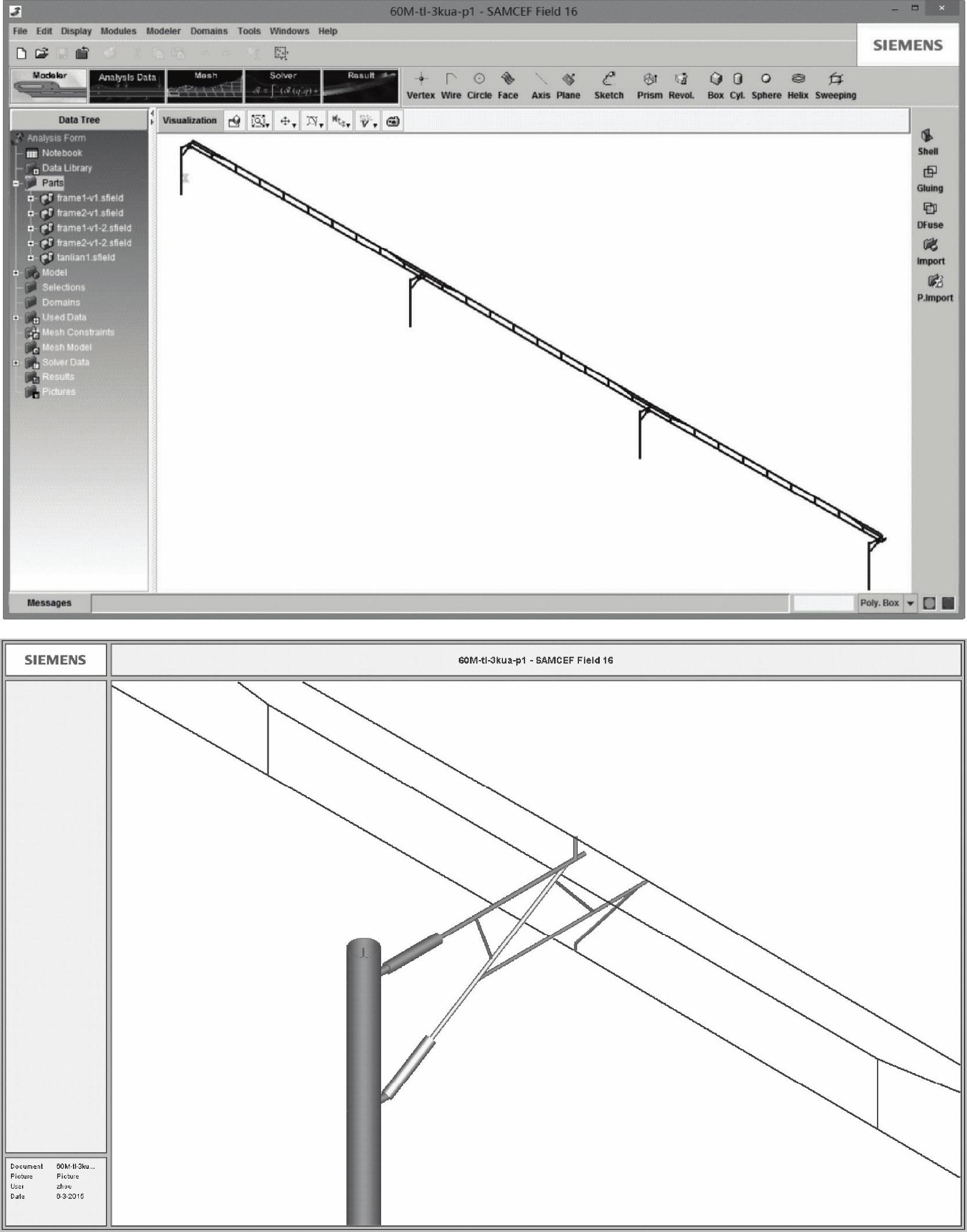

图2-22 铁路电力机车供电线缆分析模型
SAMCEF PLS软件可以直接定义电缆、绝缘子的参数（见图2-23）和短路、断电等电动力载荷（见图2-24）。图形化的后处理功能使得用户查看计算结果很方便。图2-25所示为变电站电缆短路仿真的分析结果云图，图2-26所示为铁路电力机车供电线缆在大风载荷作用下的瞬态动力响应分析结果。

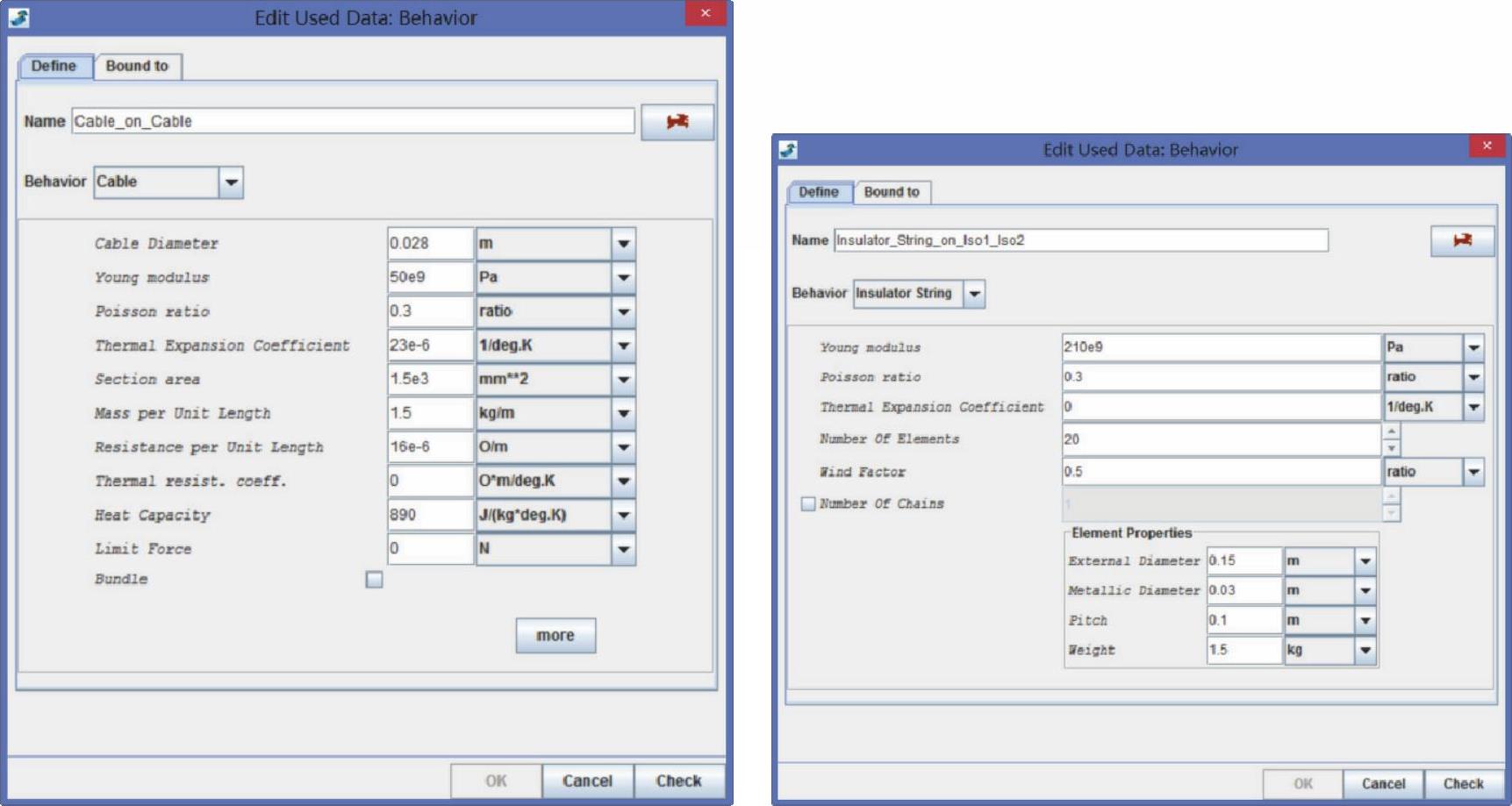

图2-23 电缆和绝缘子参数定义

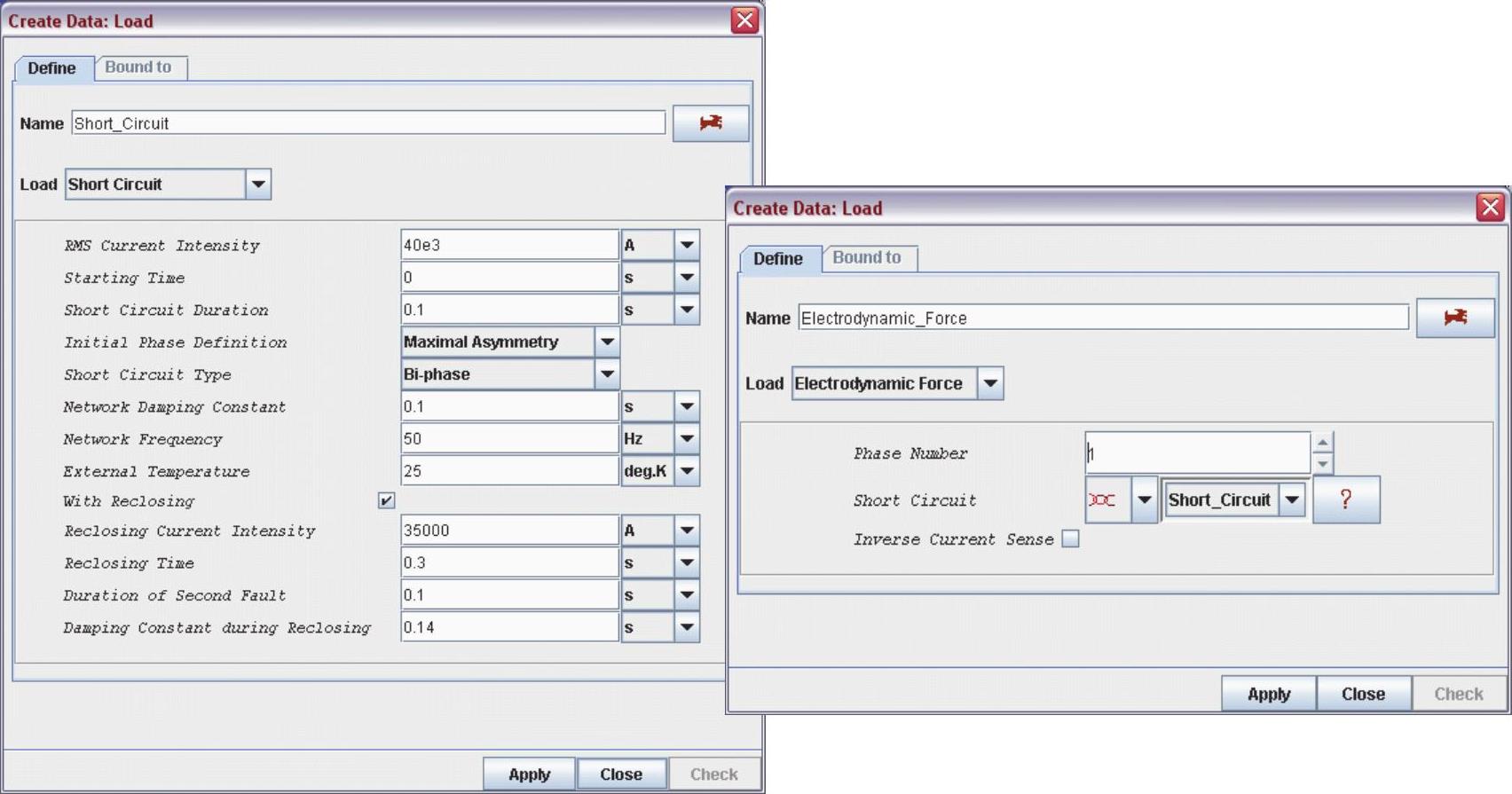

图2-24 短路、断电电动力载荷定义

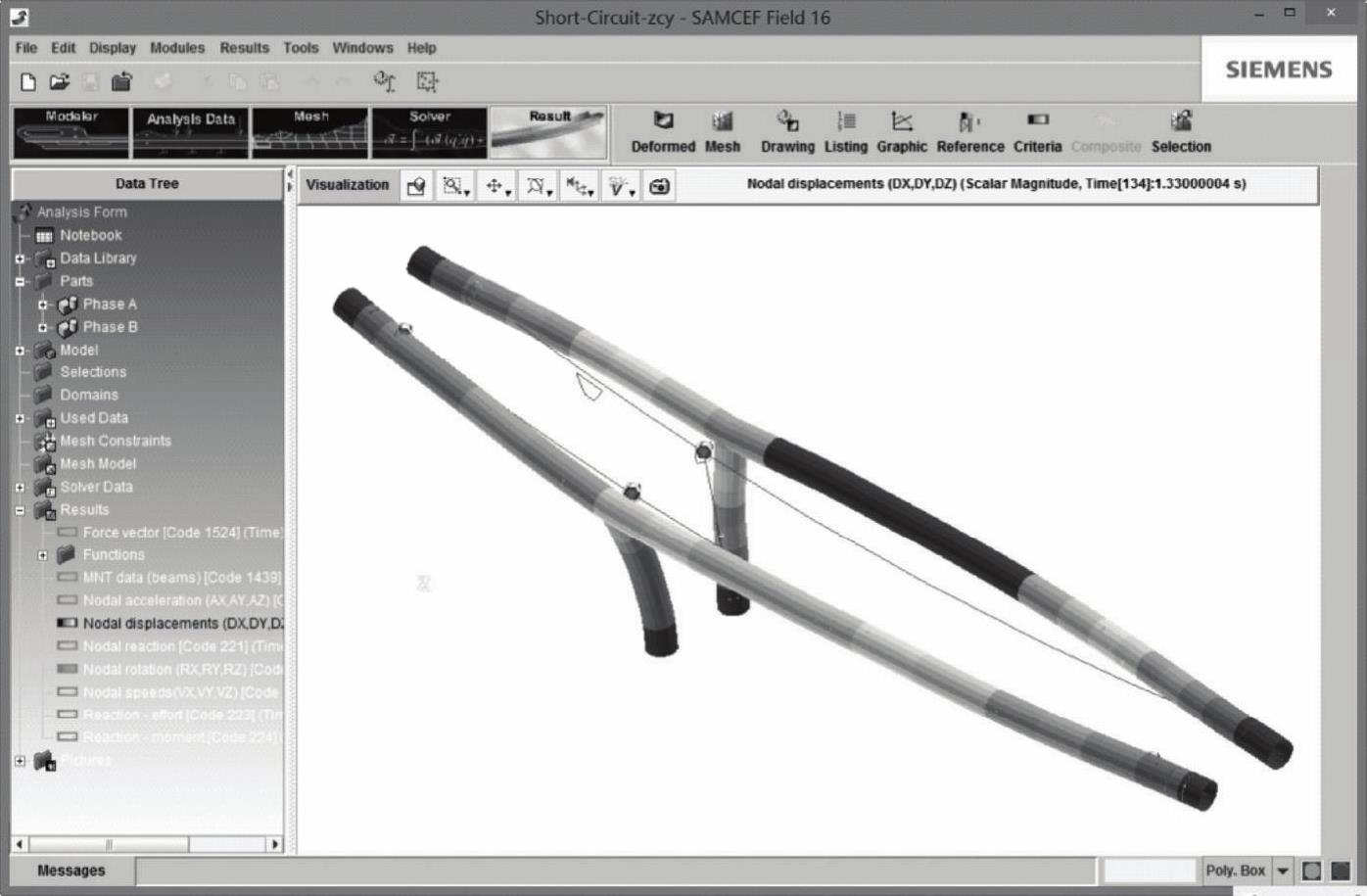

图2-25 变电站线缆短路仿真的分析结果云图

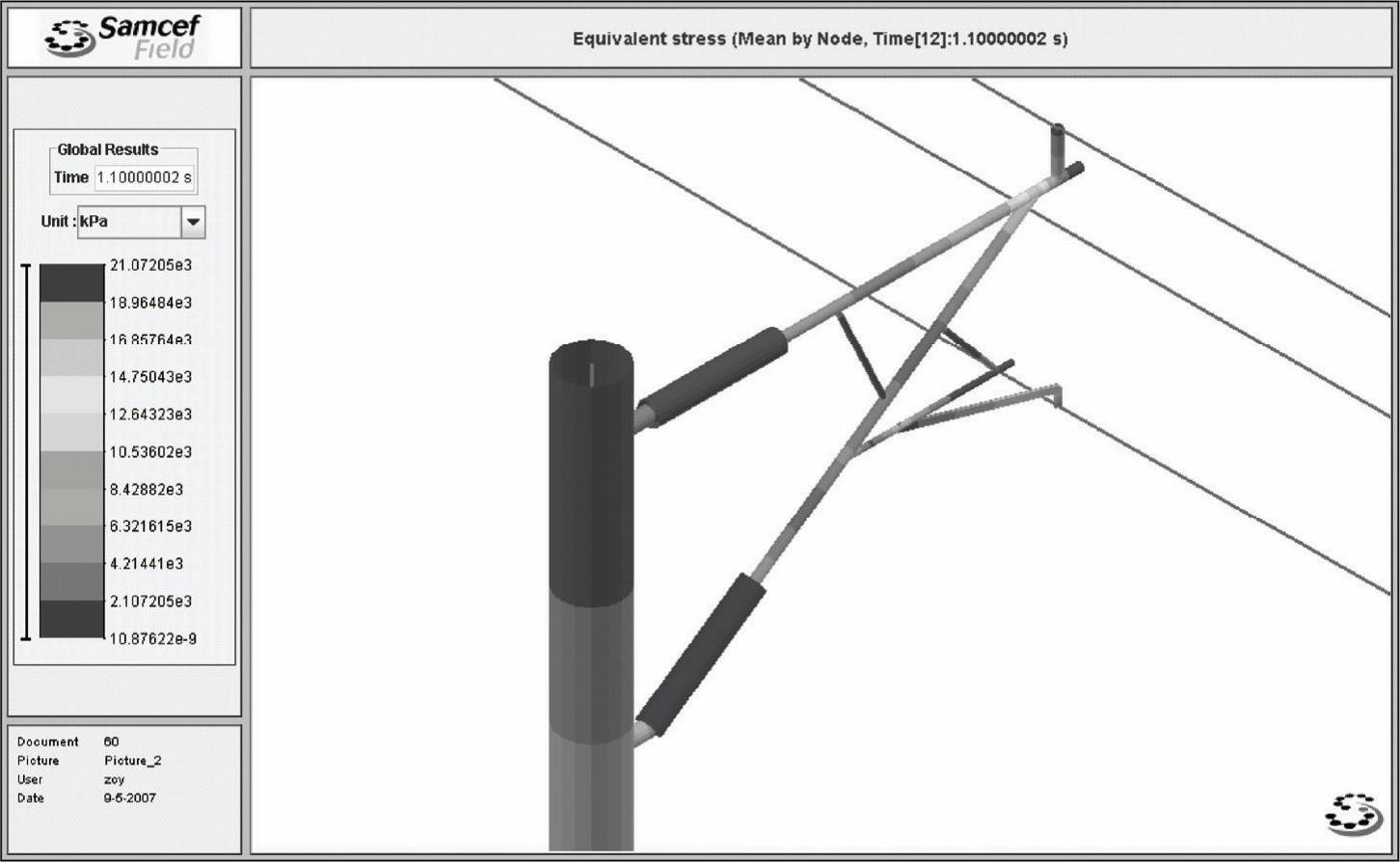

图2-26 铁路电力机车线缆在大风载荷作用下的瞬态动力响应分析结果
