3.4.8  报告和输出

3.4.8 报告和输出

SAMCEF Field提供了以下方便的工具。

●自动生成超文本HTML报告，包括在前处理和后处理中生成的任何图片以及注释。

●动态处理的图形工具。

●动画。

●图片。

●模型的输入/输出。

1.超文本HTML报告

超文本HTML报告是模型综合，每个模块（Modeler、Analysis Data、Mesh、Solver、Result）包含一个章节，包括分析中所有的拍照图片。超文本HTML报告可以在任何分析阶段从菜单File/HTML Report中进入。

2.图片

图形窗口中的任何图片都可以放置到超文本HTML报告中。生成图片的方法如下。

（1）单击图形窗口上面的图标，弹出如图3-32所示的图片对话框。

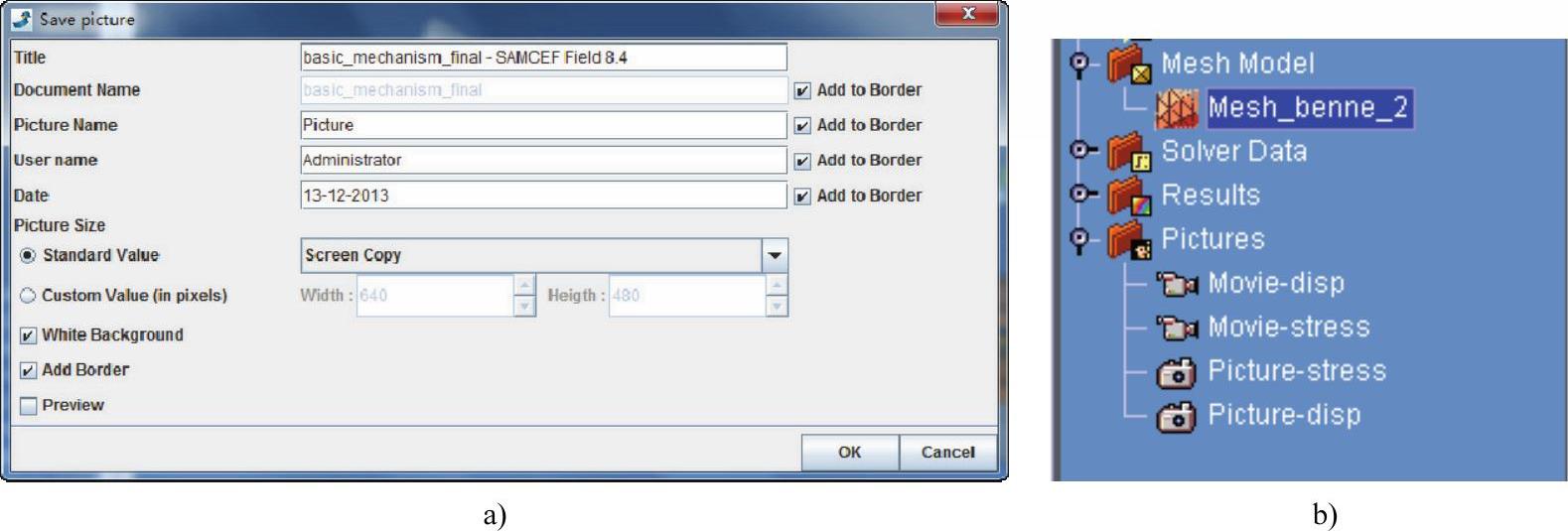

图3-32 图片对话框和数据树

（2）定义名称、标题和图形尺寸：单击图3-32a中的OK按钮，在数据树的Pictures目录中建立了一个新的目标对象（例如Picture-Stress），如图3-32b所示。

（3）当超文本HTML报告创建时，图片出现在照片被抓拍的位置，图形格式为.png。

（4）图形以.gif格式输出。

3.动画

结果动画可以录制和存储在动画文件.avi中。使用对话框中的图标，输入一个文件名称，单击OK按钮后一个新的目标对象出现在Pictures目录中，如图3-37b所示。
