3.5.2  导入几何模型

3.5.2 导入几何模型

导入几何模型的步骤如下。

（1）启动SAMCEF Field软件。

（2）选择File菜单。

（3）选择New命令打开一个新的作业界面。

（4）选择Import Geometry命令。

（5）单击图标，直接进入example目录。

（6）进入brep目录，浏览并选择文件benne.brep。

（7）单击Open按钮，导入几何模型。

导入的几何模型如图3-34所示。SAMCEF Field可以直接读取CATIA V4和V5的几何模型，或者通过Step、Iges和Brep格式输入其他CAD软件的几何模型。

图3-34 导入的几何模型

单击鼠标右键，弹出几何特性对话框，切换到Modeler选项卡，对话框中列出几何模型特性（如图3-35所示）。

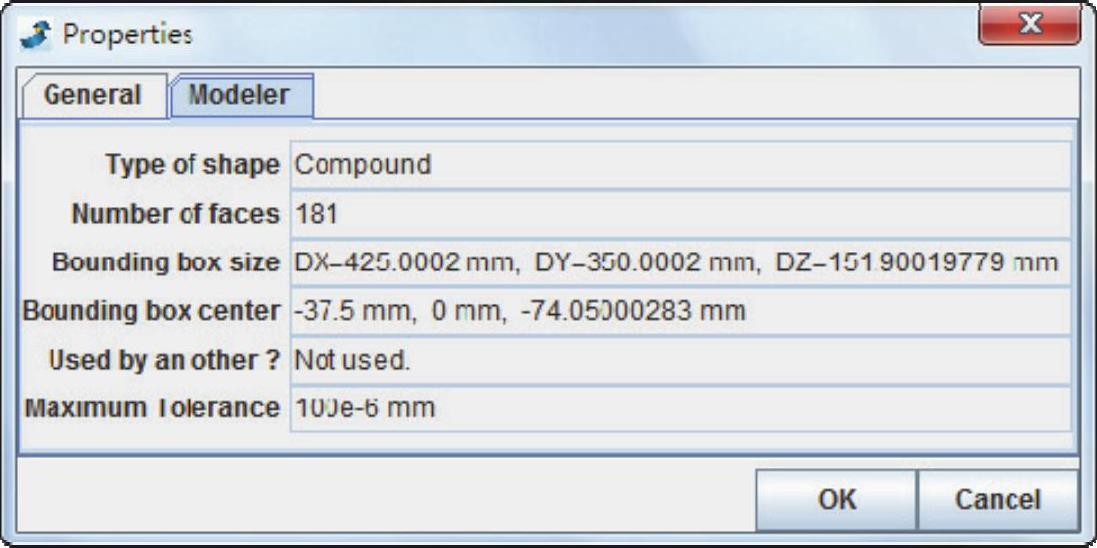

图3-35 几何特性对话框

注意：Properties对话框提供的信息是当前模块下的，这里是Modeler模块的特性。
