4.3.1  删除操作

4.3.1 删除操作

1.删除浮动目标

当输入一个CAD模型后，输入的形状是面、线、边和点的组合。形状特性命令（Properties）可以列出这些信息。删除浮动目标（Remove Floating Objects）可以删除那些对几何形状不必要的残余目标。一旦选择了目标体，它们在图形窗口中将变为“红色”。

2.删除面

删除面（Remove Faces）操作允许在当前模型中删除所有已经选择的面。

3.删除内部线

删除内部线（Remove Internal Wires）操作允许在当前模型中删除面上的内部线。

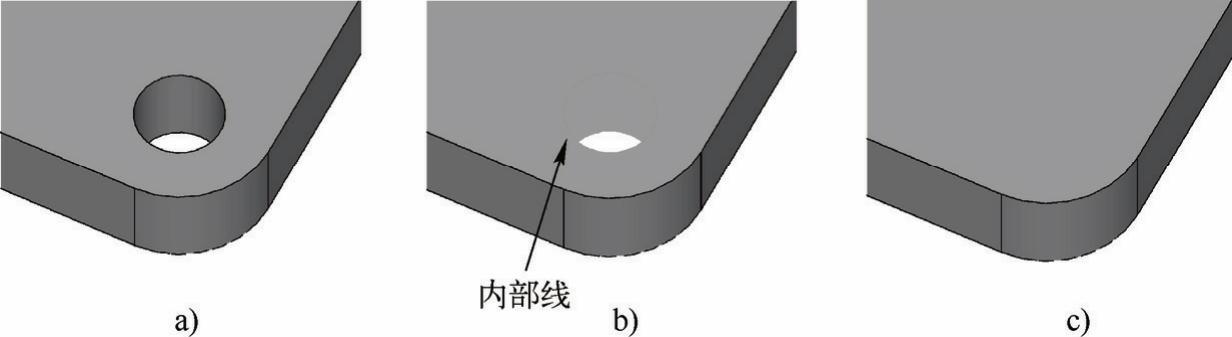

例如，如图4-22a所示的模型中有一个内孔。如果需要去掉这个内部孔，第一步是删除孔的表面（如图4-22b所示），这样外部的面仍然围成一个孔；第二步是删除内部线将面封闭（如图4-22c所示）。

图4-22 删除内部线操作

a）初始结构 b）删除孔面之后 c）删除内部线之后

4.删除子形状

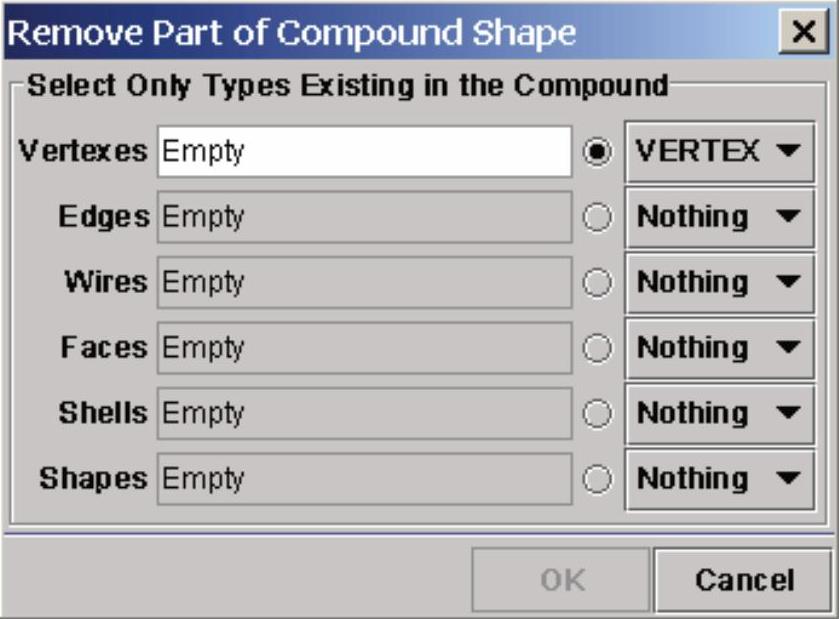

删除子形状（Remove Subshapes）功能是一个删除组合形状包含的部件的通用操作。通过删除子形状对话框（如图4-23所示）可以选择不同的CAD实体类型。选择的实体必须是组合形状中的一个，而实体类型可以组合选择。

图4-23 删除子形状对话框

5.合并边

当读入CAD几何模型后，一些线由大量连贯的线组成。一些短的线可以由Modeler/ Analysis中Small Edges功能以高亮形式显示出来。Shape Repairing Mode/Merge Edge的功能就是将短的线连接为一条连续的线，从而保证CAD模型中线的连续性。
