4.3.3  特性转换

4.3.3 特性转换

1.壳转换为实体

当创建了几何模型或者输入了几何模型时，需要用壳体围成一个有限的空间，而当分析几何时需要一个体（Solid），通过壳转换为实体（Shells to Solids）操作可以完成此功能，即将有关的壳转换为一个体目标。状态改变可以由数据树Model分支中的图标来显示。如图4-32所示，几何是由Iges文件读入而生成的，读入后是封闭的复合壳，其几何特性显示如图4-33所示。经过此操作之后复合壳转换为体，转换前后的数据树图标如图4-34所示。

图4-33 读入文件的几何特性

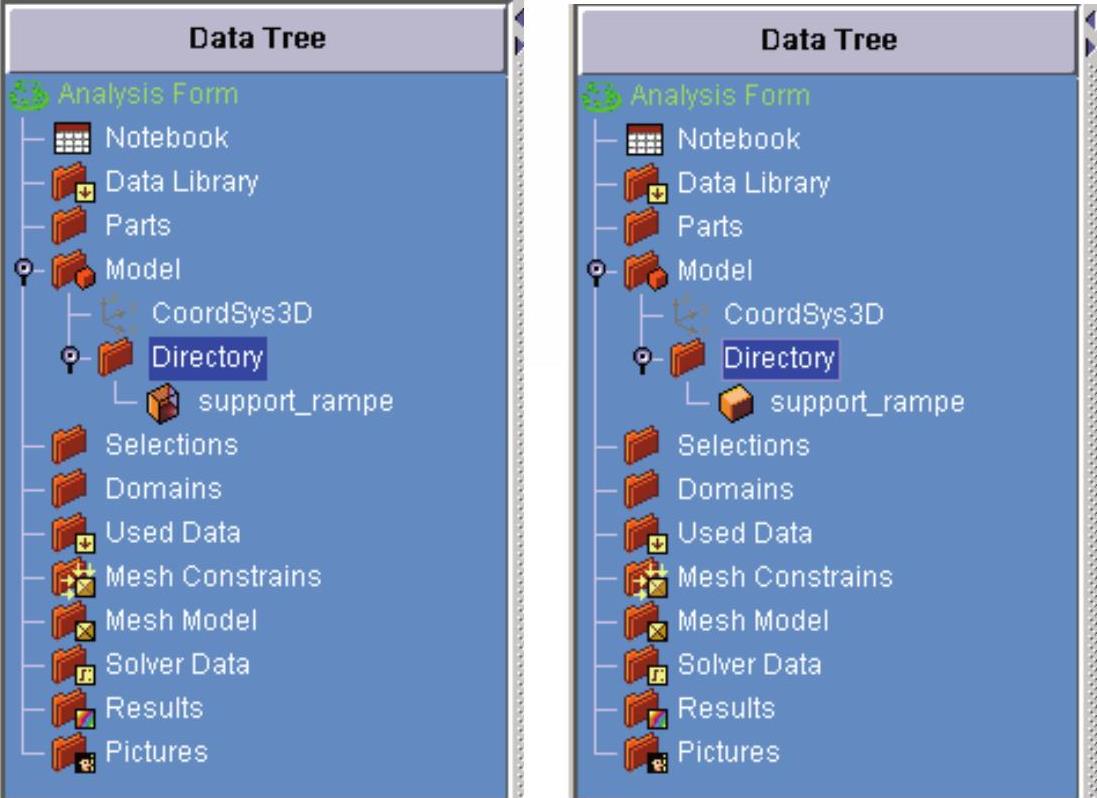

图4-34 转换前后的数据树图标

2.实体转换为壳

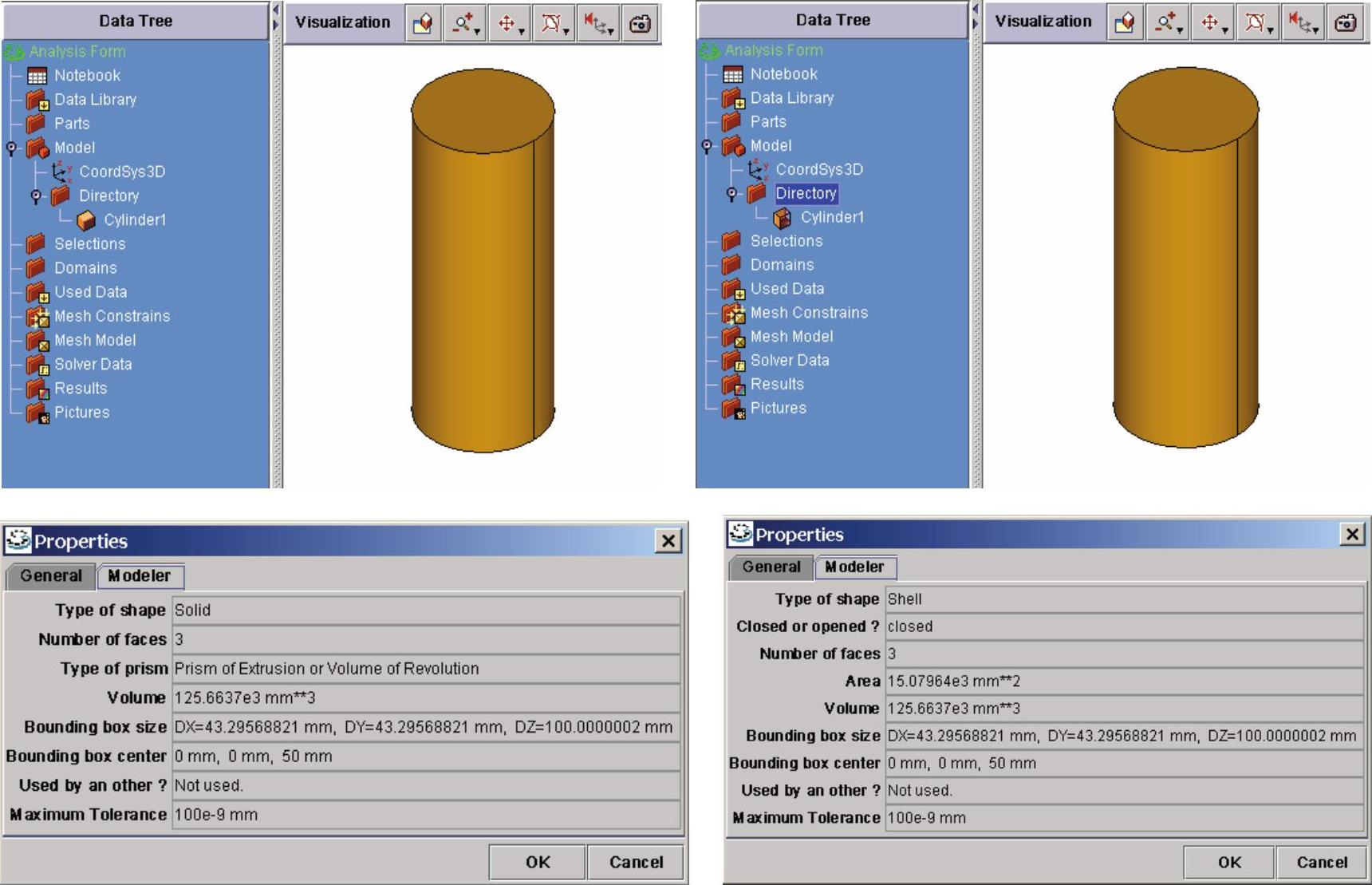

实体转换为壳（Solids to Shells）功能将体转化为壳，可以通过数据树分支目录中的图标表示状态的改变来识别。如图4-35所示为一圆柱体转换为圆柱壳，注意数据树中几何图标的变化和几何特性列表。

图4-35 圆柱体转换为圆柱壳

3.线转换为面

线转换为面（Wires to Faces）功能将封闭的线转换为面。线转换为面的主要步骤如下。

（1）选择需要转换的线。

（2）设置长度公差和单位。

（3）设置角度公差和单位。
