8.1.3 建立分析模型

连杆几何模型保存在一个Step格式文件中，如图8-1所示。

（1）双击桌面上的SAMCEF Field图标或相应目录中的SAMCEF Field以打开程序。

（2）如图8-2所示，在主菜单中选择File→Import Geometry命令。

（3）单击图标，进入example目录。

（4）双击Step图标进入step目录，浏览并选择crank.stp。

（5）单击Open按钮，调入CAD模型。

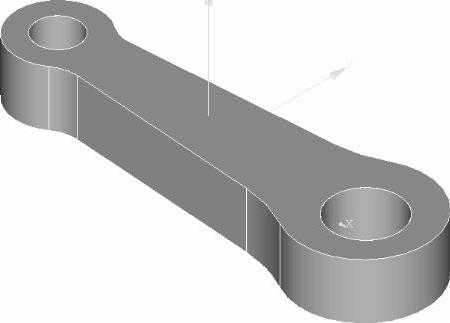

图8-1 连杆模型

读入的几何模型如图8-3所示。SAMCEF Field可以直接读取CATIA V4和CATIA V5的几何模型，或者通过Step、Iges和Brep格式输入其他CAD软件的几何模型。

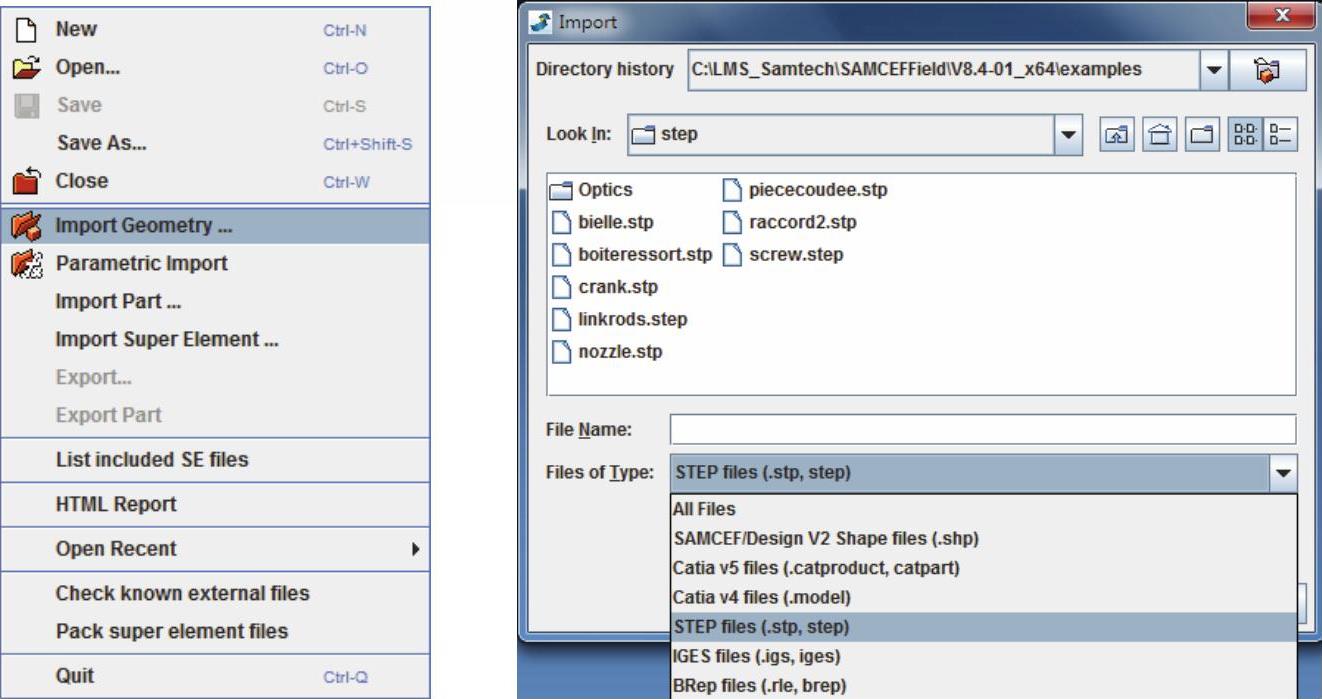

图8-2 读取连杆模型

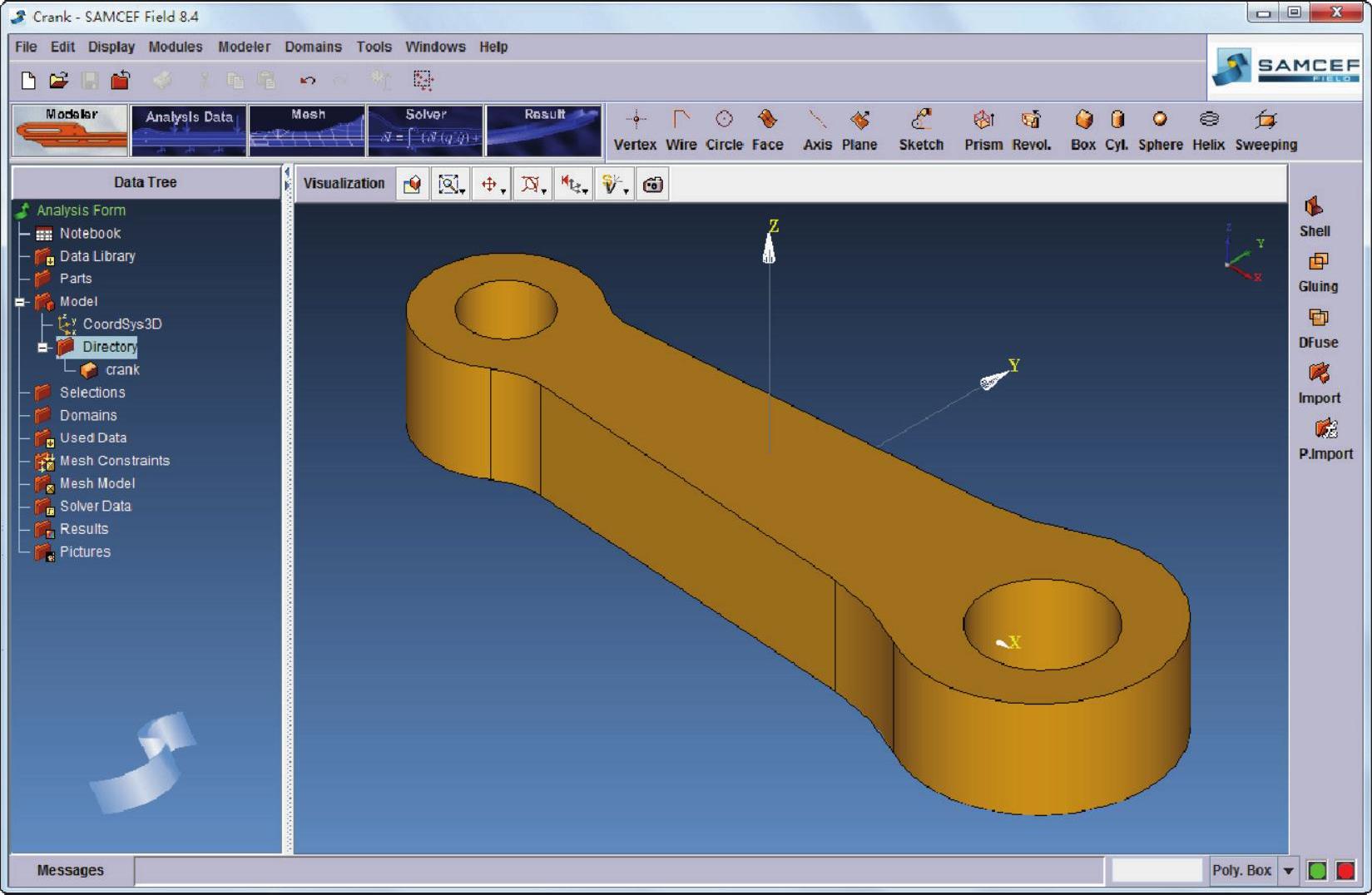

图8-3 连杆几何模型

数据树（Data Tree）如图8-4所示，单击图标可以展开此数据树。SAMCEF Field软件的数据树中记录着对几何模型和有限元模型的各种操作，例如，几何尺寸参数、材料特性、网格尺寸、载荷和边界条件，以及结果等信息。它提供了方便对几何模型和有限元模型修改和更新的工具。

在工具条上单击图标，显示图8-5所示着色的三维几何模型。

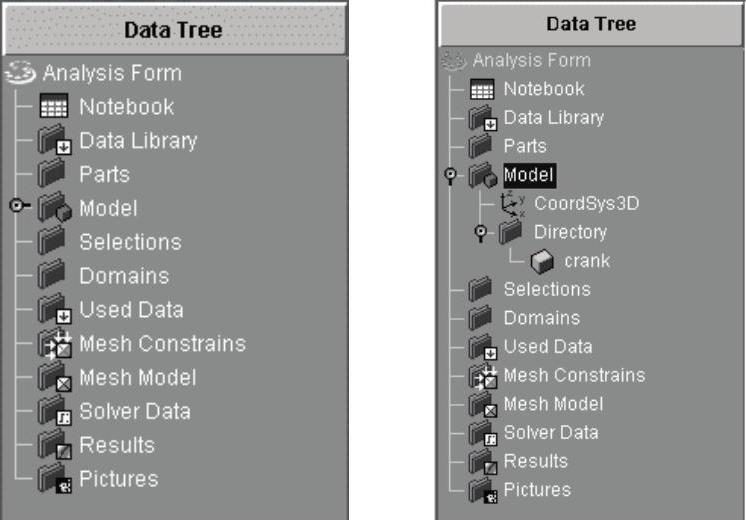

图8-4 连杆几何模型的数据树

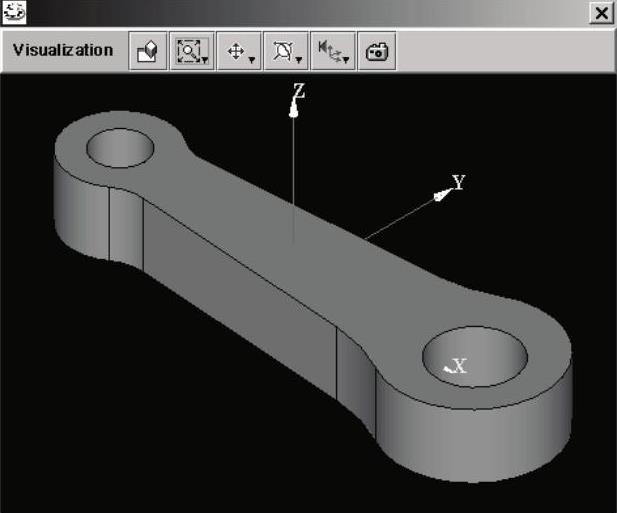

图8-5 着色三维几何模型
