8.1.5  划分有限元网格

8.1.5 划分有限元网格

如图8-13所示，单击Mesh模块图标，进入网格划分模块。在工具条中显示出此模块的所有快捷命令图标。

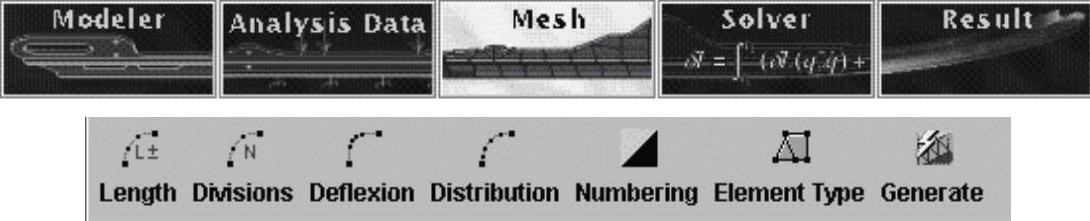

图8-13 网格划分模块及其快捷命令图标

1.网格划分

（1）确认数据树中的Model已经被选中。

（2）单击Length图标，弹出图8-14所示的对话框。

（3）如图8-14所示，设置Average Mesh Size为6mm。

（4）单击Apply按钮。

（5）单击图8-13中的Generate图标，弹出图8-15所示对话框，单击Apply按钮，生成三维单元。

(https://www.daowen.com)

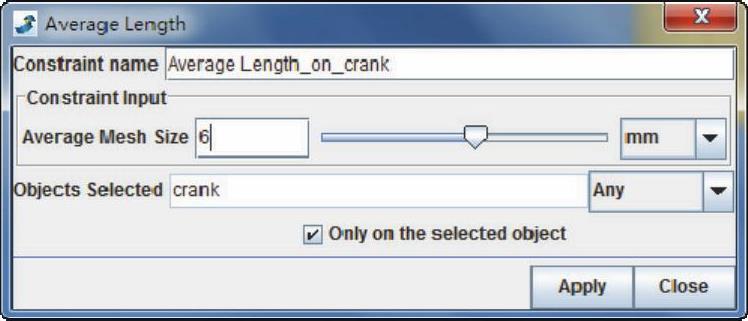

图8-14 设置单元平均长度

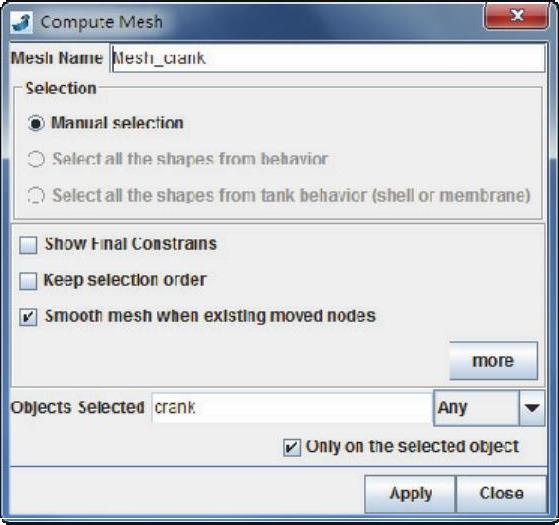

图8-15 生成单元设置

2.数据树

单击Used Data左侧的图标，展开的数据树如图8-16所示，结果如图8-17所示。

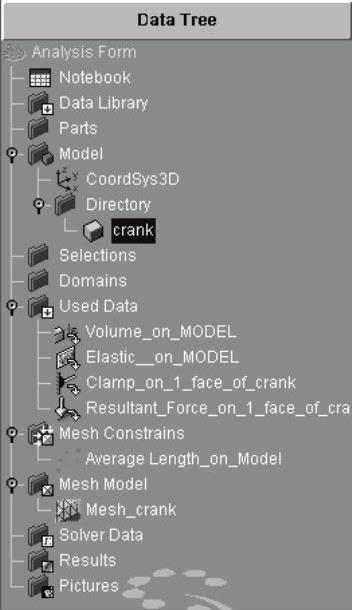

图8-16 数据树

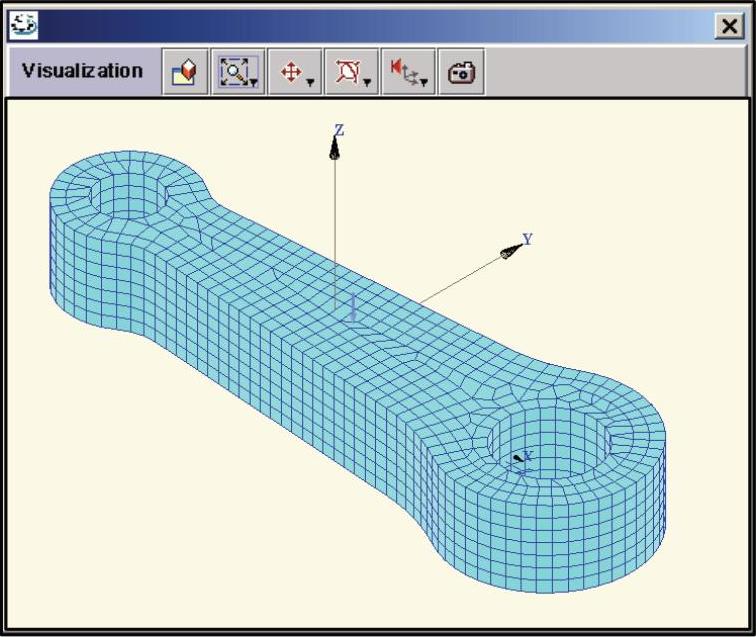

图8-17 有限元网格划分结果
