8.1.7 查看结果

如图8-21所示，单击Result模块图标，进入结果显示模块。在工具条中显示出此模块的所有快捷命令图标。

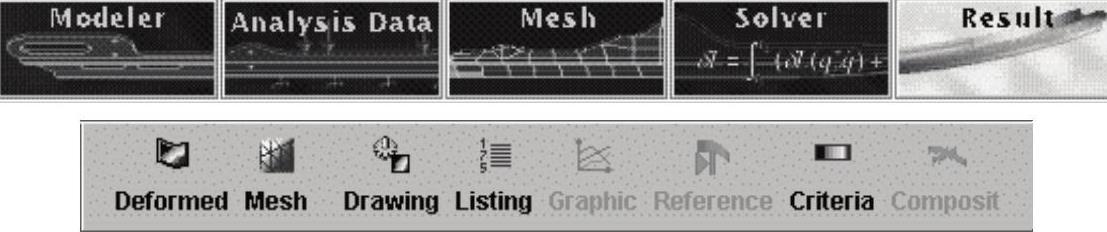

图8-21 结果显示模块及快捷命令图标

（1）在数据树中选择Displacements。

（2）单击Drawing图标，执行动画处理：在弹出的Drawing Mode对话框中，单击按钮进行动画处理（见图8-22）。

（3）单击Close按钮关闭。

（4）选择Von Mises应力，应力云图如图8-23所示。

（5）使用图标抓拍图片。

（6）如图8-24所示，在工具条中单击Drawing图标，在弹出的对话框中选择Cutting Plane选项卡并在Y轴方向进行动态切片。单击Max Value Plane按钮，调整滑块位置。

(https://www.daowen.com)

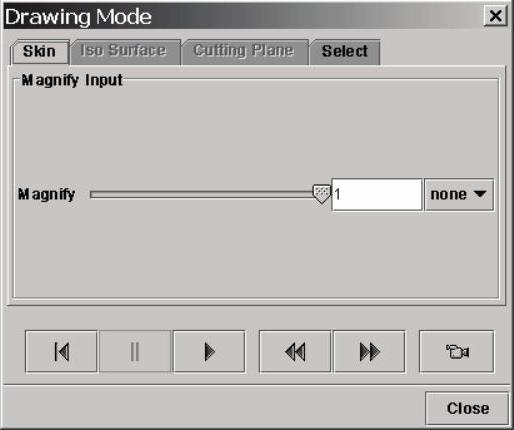

图8-22 动画菜单

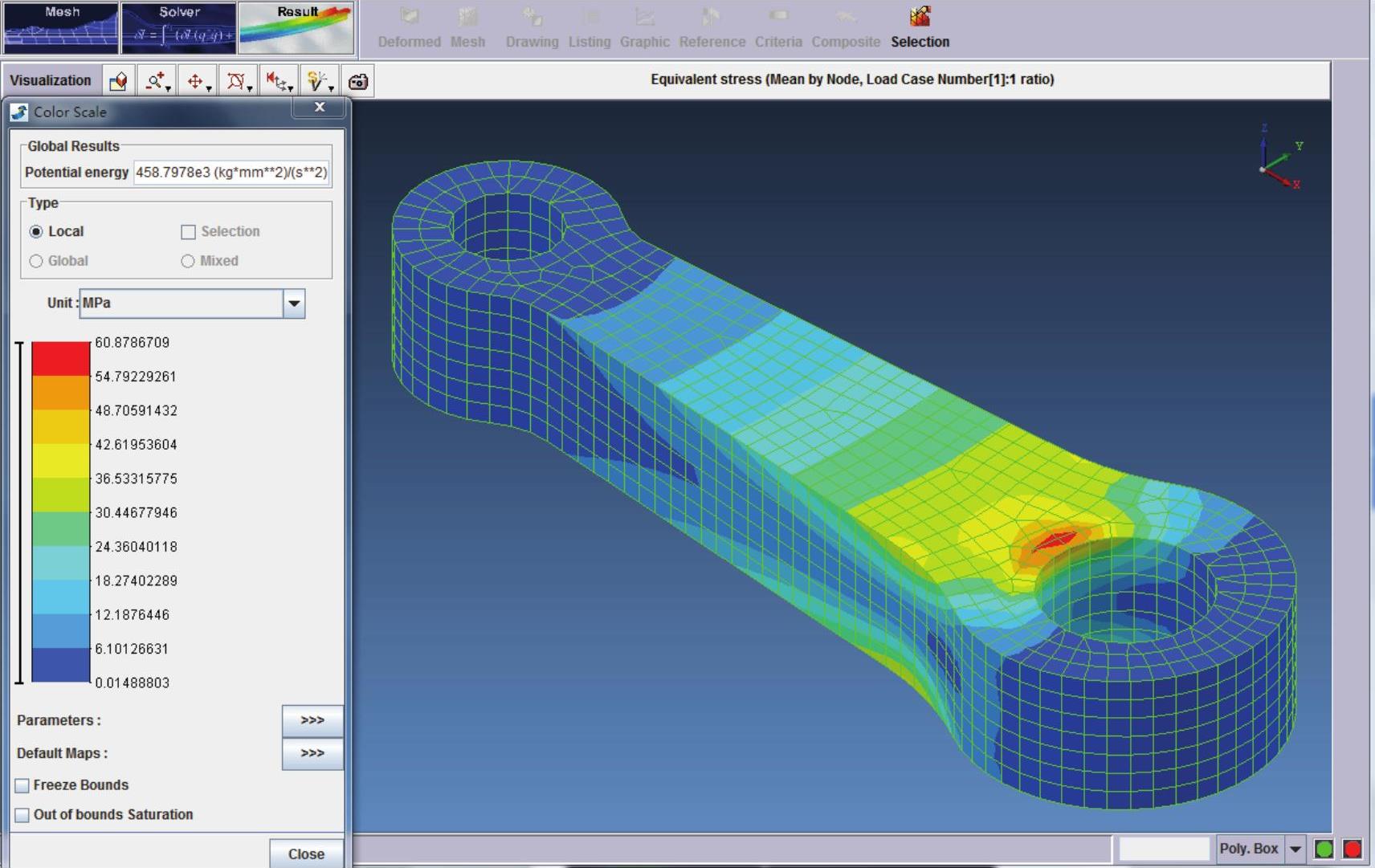

图8-23 应力云图

（7）图8-25所示为数值为1.8时的切面应力云图。

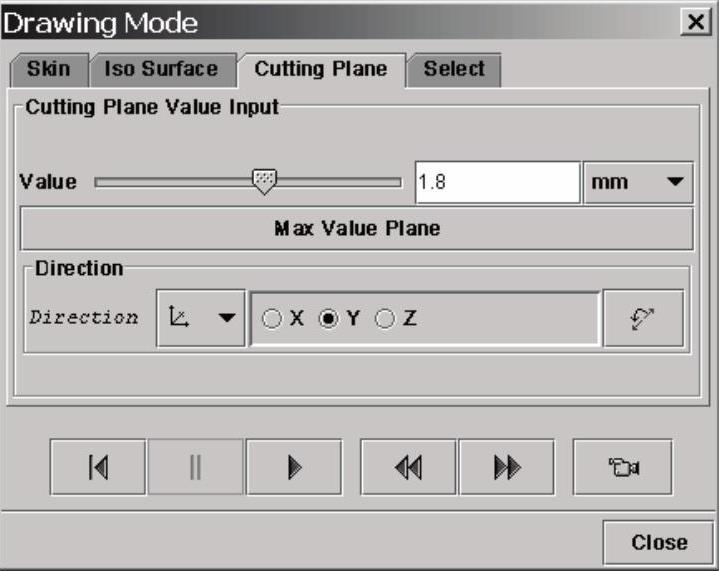

图8-24 切面设置菜单

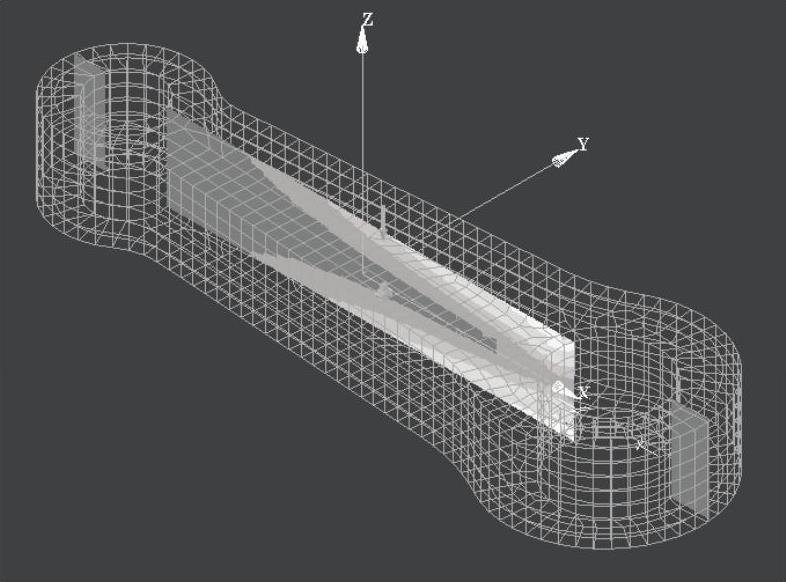

图8-25 切面应力云图
