8.2.4 网格

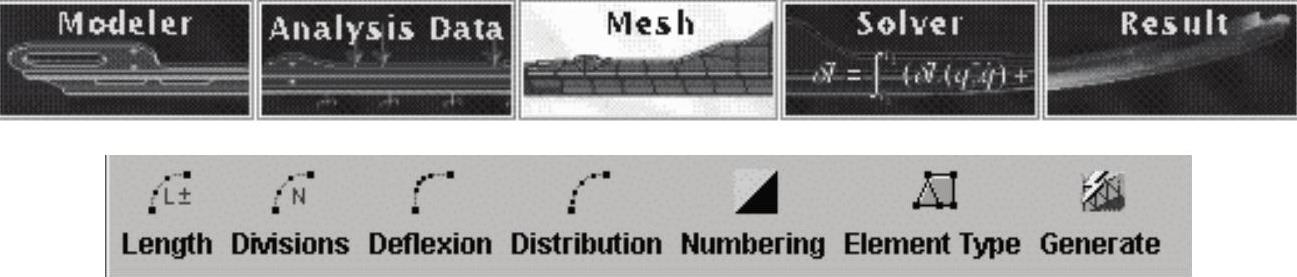

如图8-37所示,单击Mesh模块图标,进入网格划分模块。图8-37所示为在工具条中显示的网格处理模块的所有快捷命令图标。
图8-37 网格划分模块及快捷命令图标
1.网格划分
(1)确认数据树中Model下的impeller已经被选中,或者直接在屏幕上用鼠标左键单击叶轮几何模型。
(2)单击Length图标。

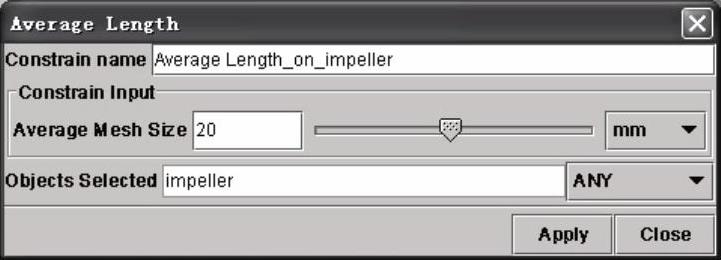

(3)在弹出的图8-38所示对话框中,设置Average Mesh Size为20。
(4)单击Apply按钮。
(5)单击Element Type图标。

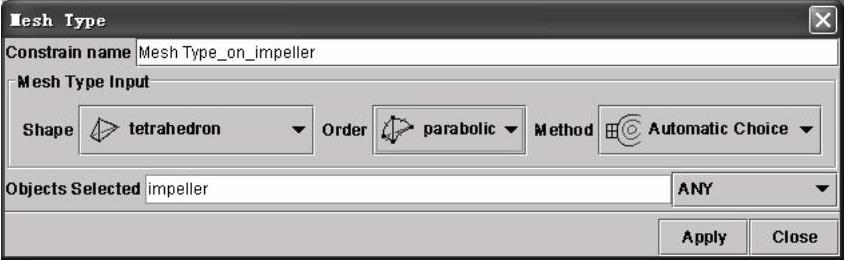

(6)在弹出的图8-39所示对话框中,在Order下拉列表框中选择二阶单元parabolic。
图8-38 设置单元长度
图8-39 选择单元类型
(7)单击Generate菜单。
(8)单击Apply按钮,生成三维单元。
2.数据树

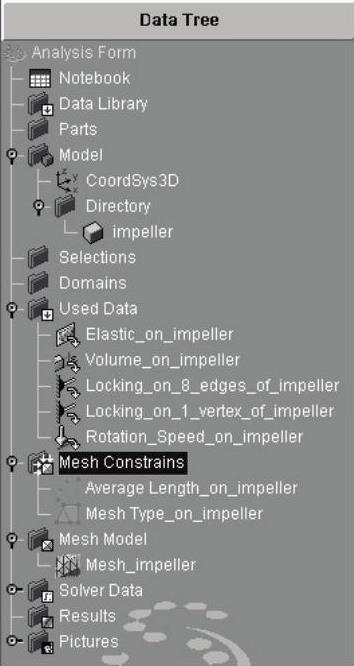

(1)单击Used Data左侧的 图标,展开的数据树如图8-40所示。

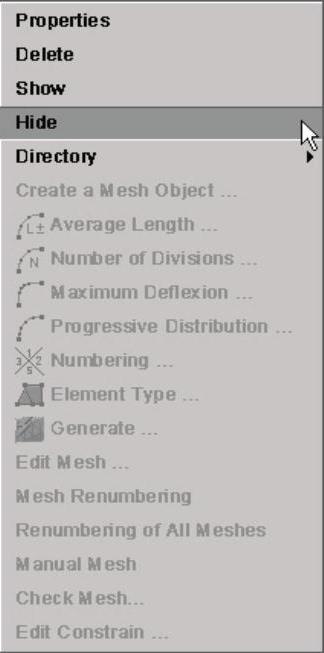

(2)在数据树中选中Model下的Directory,右击,弹出图8-41所示的快捷菜单,选择Hide命令,将几何图形隐藏。
图8-40 网格数据树
图8-41 快捷菜单
(3)用同样的方法将Used Data中的项目隐藏。

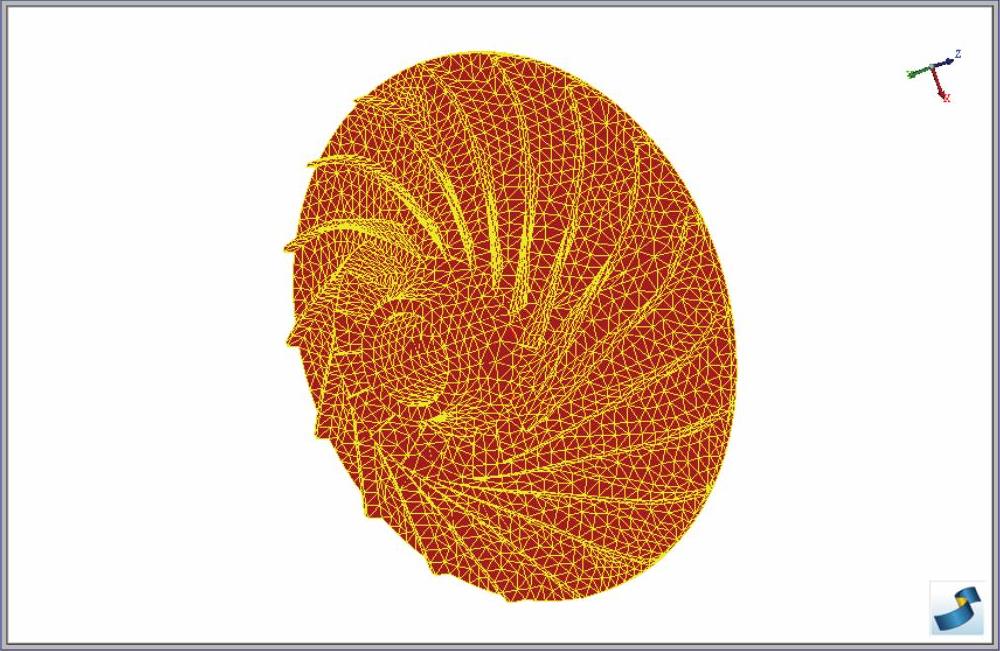

(4)在工具条上单击等轴侧3D着色显示图标 ,屏幕左上角弹出一个图形窗口,显示出图8-42所示的三维有限元模型。
图8-42 有限元网格
