8.2.3 定义分析数据
如图8-29所示，单击Analysis Data模块图标，进入分析数据模块。图8-29所示为在工具条中显示的此模块的所有快捷命令图标。

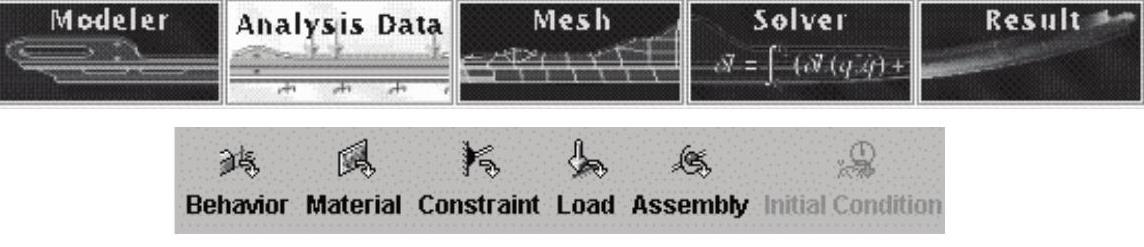

图8-29 分析数据模块及其快捷命令图标
1.定义属性
（1）检查在数据树中是否选择了Model（使用鼠标左键）。
（2）单击Behavior图标，弹出图8-30所示对话框。在此对话框中可以选择单元类型，以及是弹性体还是刚性体。
（3）在对话框中的Behavior下拉列表框中选择实体Volume。
（4）在对话框中的Type下拉列表框中选择弹性体Flexible。
（5）单击Apply按钮，在数据树Used Data项中创建了一个材料特性记录（见图8-31）。

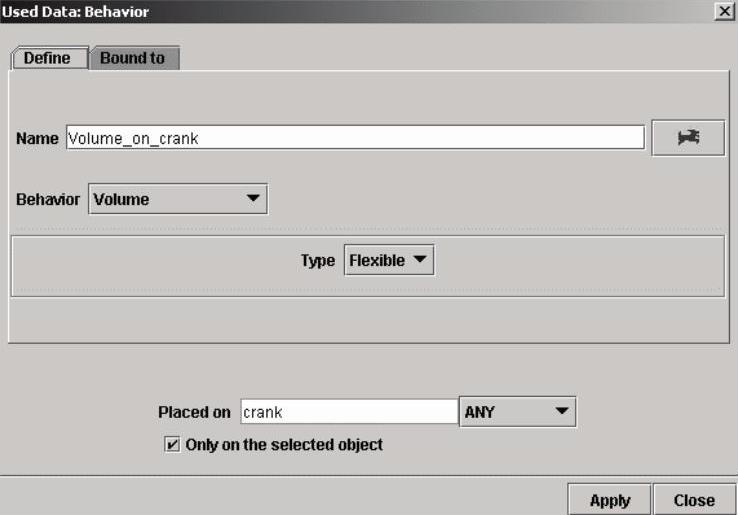

图8-30 Used Data：Behavior对话框

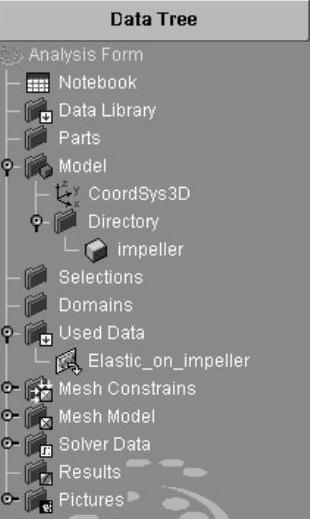

图8-31 数据树Used Data项
2.定义材料特性
（1）单击Material图标，弹出图8-32所示对话框，在此对话框中创建材料Steel。

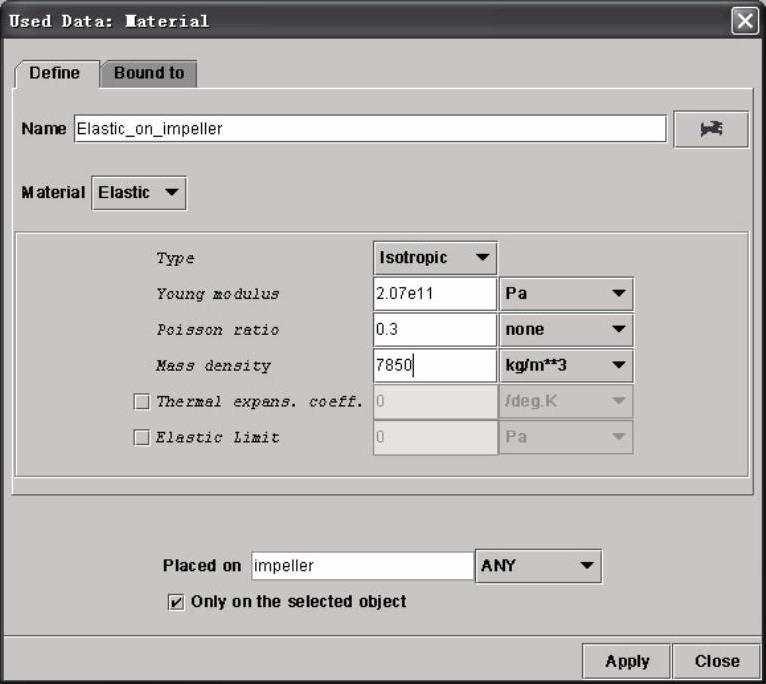

图8-32 材料特性菜单
（2）在Name文本框中输入Steel，代替默认的名称。
（3）在Young modulus文本框中输入2.07e11。
（4）在Poisson ratio文本框中输入0.3。
（5）在Mass density文本框中输入7850。
（6）单击Apply按钮，确认输入的数据。
3.添加边界条件
（1）选择并单击Constraint图标。
（2）在Constraint下拉列表框中选择单自由度约束Locking选项。
（3）在Direction下拉列表框中选择切线约束（见图8-33）。

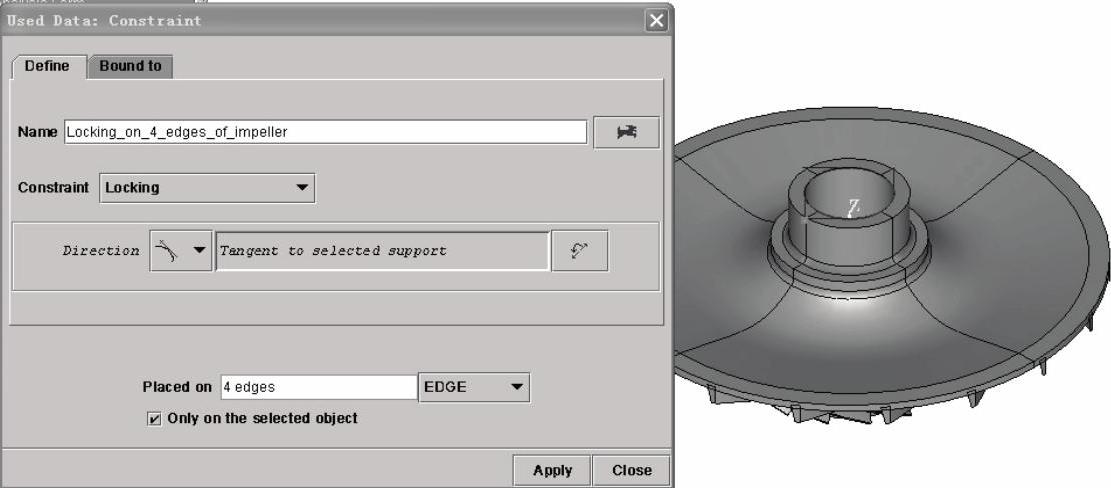

图8-33 选择圆柱曲面
（4）使用鼠标左键拾取两侧轴孔边上的曲线（见图8-33），每侧4条曲线，共计8条曲线。
（5）单击Apply按钮，完成施加边界条件设置。
4.施加旋转离心力载荷
（1）单击Load图标，弹出图8-34所示对话框。

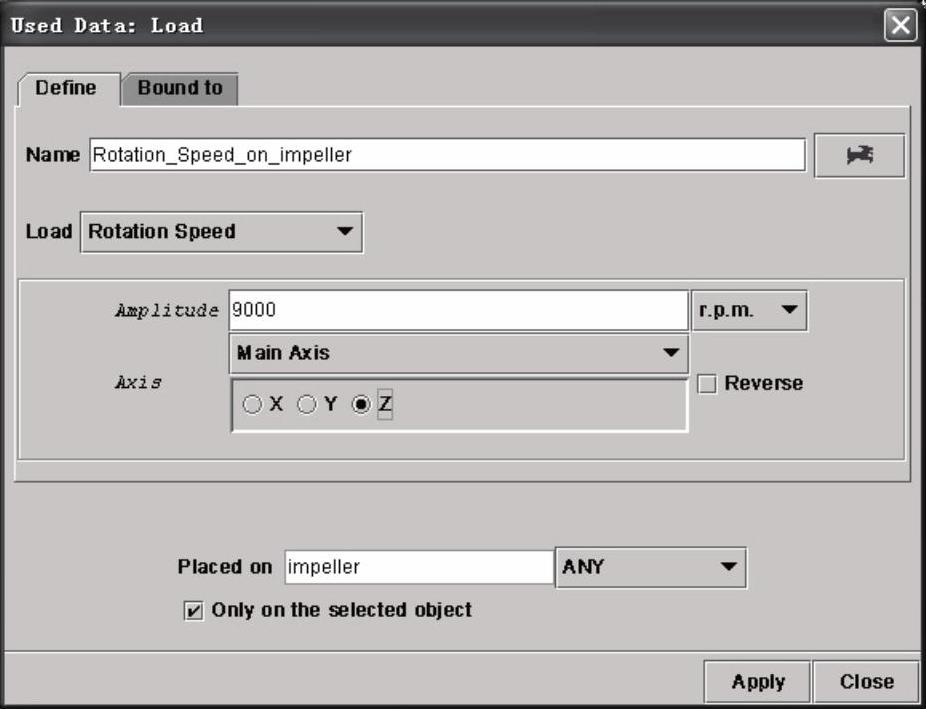

图8-34 设置载荷
（2）如图8-34所示，在Load下拉列表框中选择Rotation Speed选项。
（3）将表示转速的Amplitude设置为9000 r/min。
注意：转速的单位，此处输入的是工程中经常使用的每分钟的旋转次数。如果是其他单位，可以在下拉列表框中选择。
（4）在Axis选项组中选择Z单选按钮。
注意：如果旋转轴不是坐标系的主轴，则可以在对话框中选择定义旋转轴的其他方法。
（5）单击Apply按钮，出现旋转离心力载荷标志（默认为黄色双箭头），完成旋转离心力载荷的施加。
5.数据树
（1）单击Used Data左侧的
图标，展开的数据树如图8-35所示。
（2）边界条件和转速载荷标志如图8-36所示。

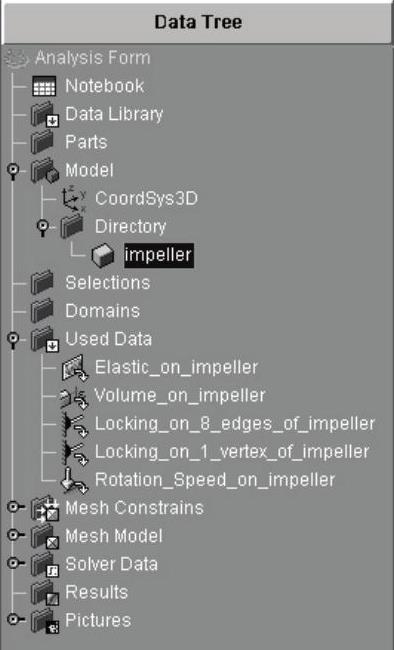

图8-35 数据树

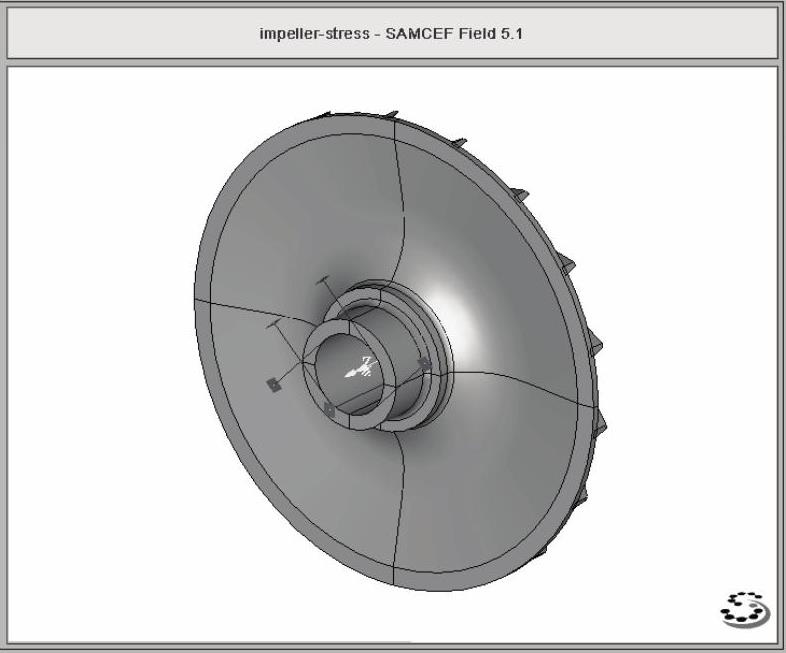

图8-36 边界条件和转速载荷标志
