9.1.3 模态分析过程

1.读取应力分析模型

首先读取9.1节连杆应力分析算例生成的分析模型。

（1）双击桌面上的SAMCEF Field图标或相应目录中的SAMCEF Field以打开程序。

（2）在主菜单中选择File→Open命令，浏览并选择模型文件crank-stress.sfield。

（3）单击Open按钮，调入模型。

（4）单击Save As按钮。

（5）输入文件名称crank-mode。

2.设置分析类型

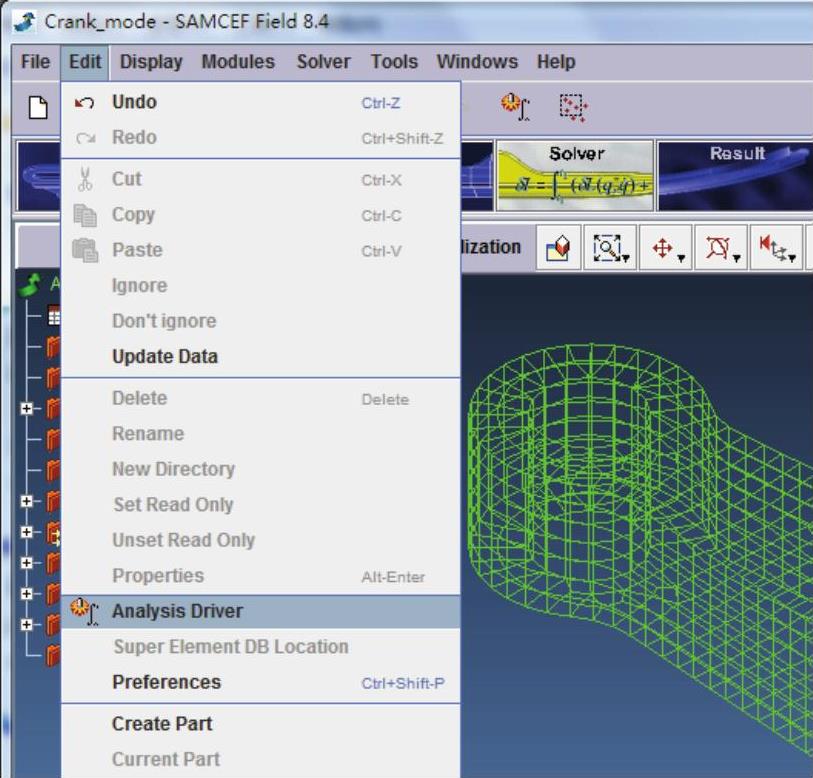

（1）在主菜单中选择Edit→Analysis Driver命令，转换分析类型，如图9-1所示。

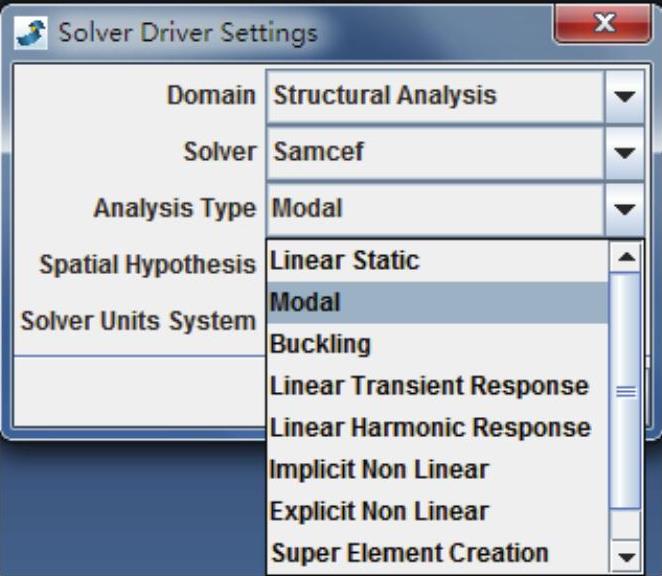

（2）如图9-2所示，在弹出的Solver Driver Settings对话框中的Analysis Type下拉列表框中选择Modal选项。

图9-1 转换分析类型

图9-2 Solver Driver Settings对话框

（3）单击OK按钮。

（4）单击Solver模块图标，进入求解模块。

（5）单击Convert and Launch图标，弹出Export Data And Launch Solver对话框。

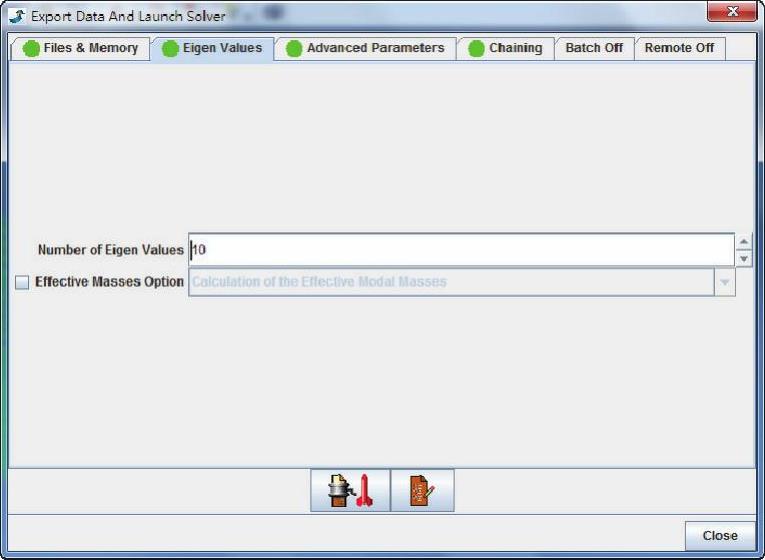

（6）单击Eigen Values选项卡，如图9-3所示。

（7）输入要计算的特征值数，例如输入10。

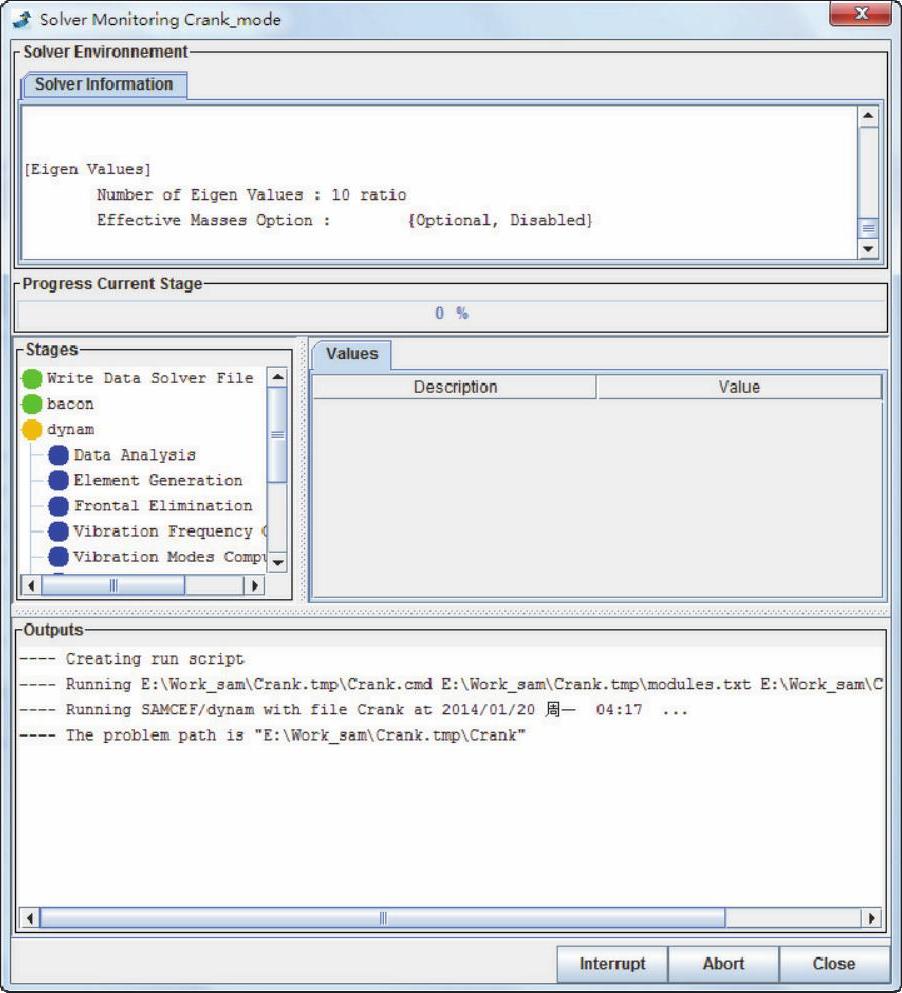

（8）单击图标，执行计算过程，同时显示执行状态，如图9-4所示。

图9-3 Eigen Values选项卡

图9-4 显示执行状态
