9.1.4 计算结果

1.查看计算结果

单击Result模块图标，进入结果显示模块。

（1）在数据树中选择Displacements。

（2）单击鼠标右键，在弹出的快捷菜单中选择Criteria命令，弹出Criteria Selection对话框。

（3）在Criteria results下拉列表框中选择Scalar。

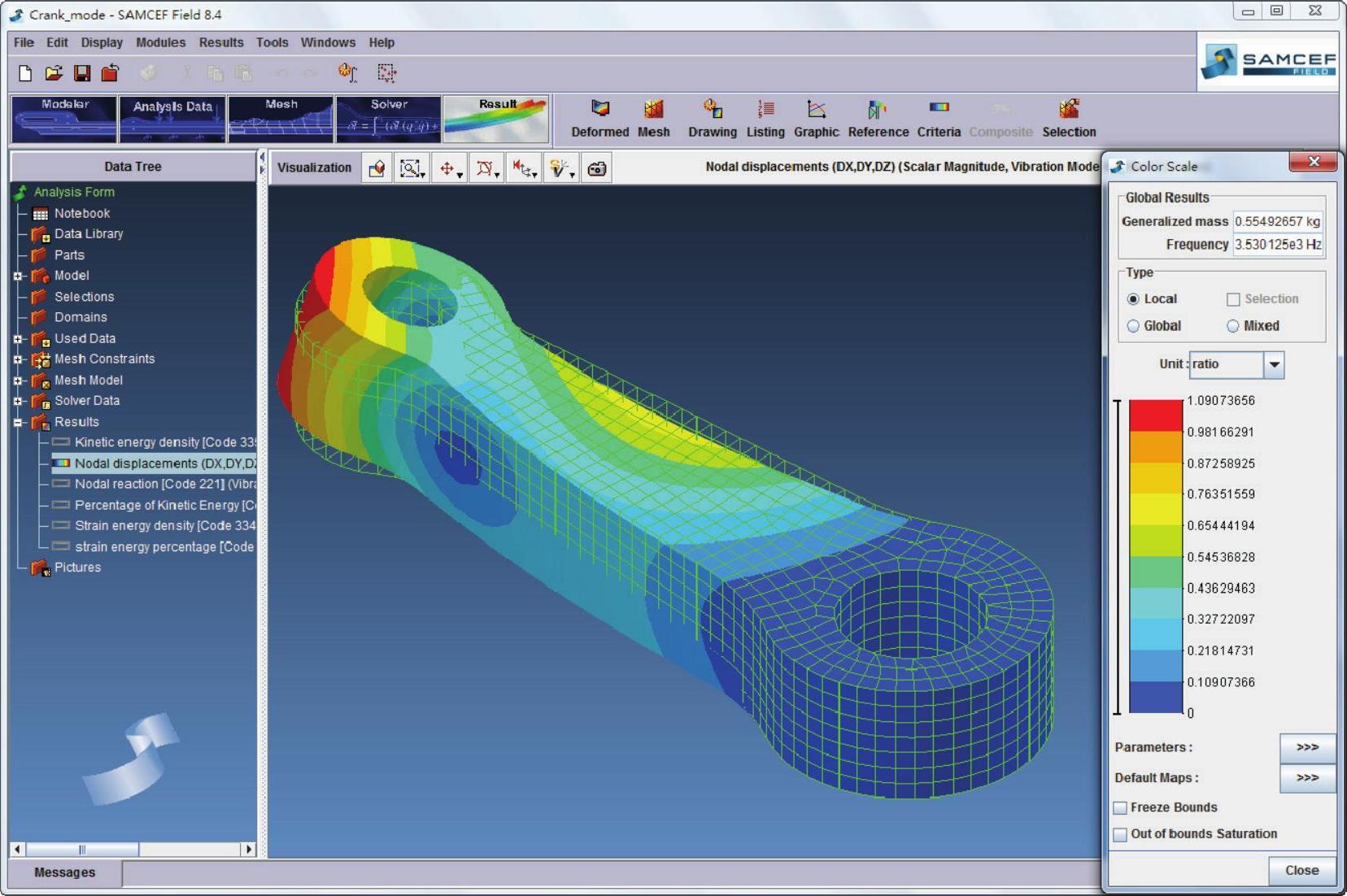

（4）显示出的第1阶模态振型如图9-5所示。

图9-5 第1阶模态振型

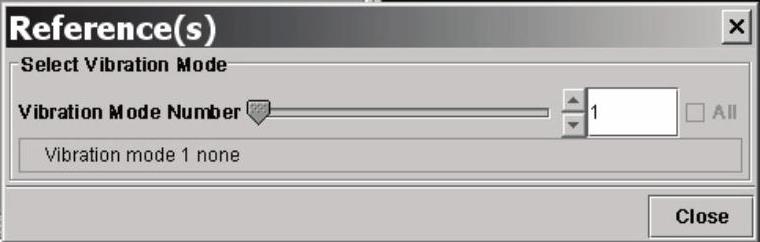

（5）单击鼠标右键，在弹出的快捷菜单中选择Reference命令，弹出图9-6所示的Reference（s）对话框。

图9-6 Reference（s）对话框

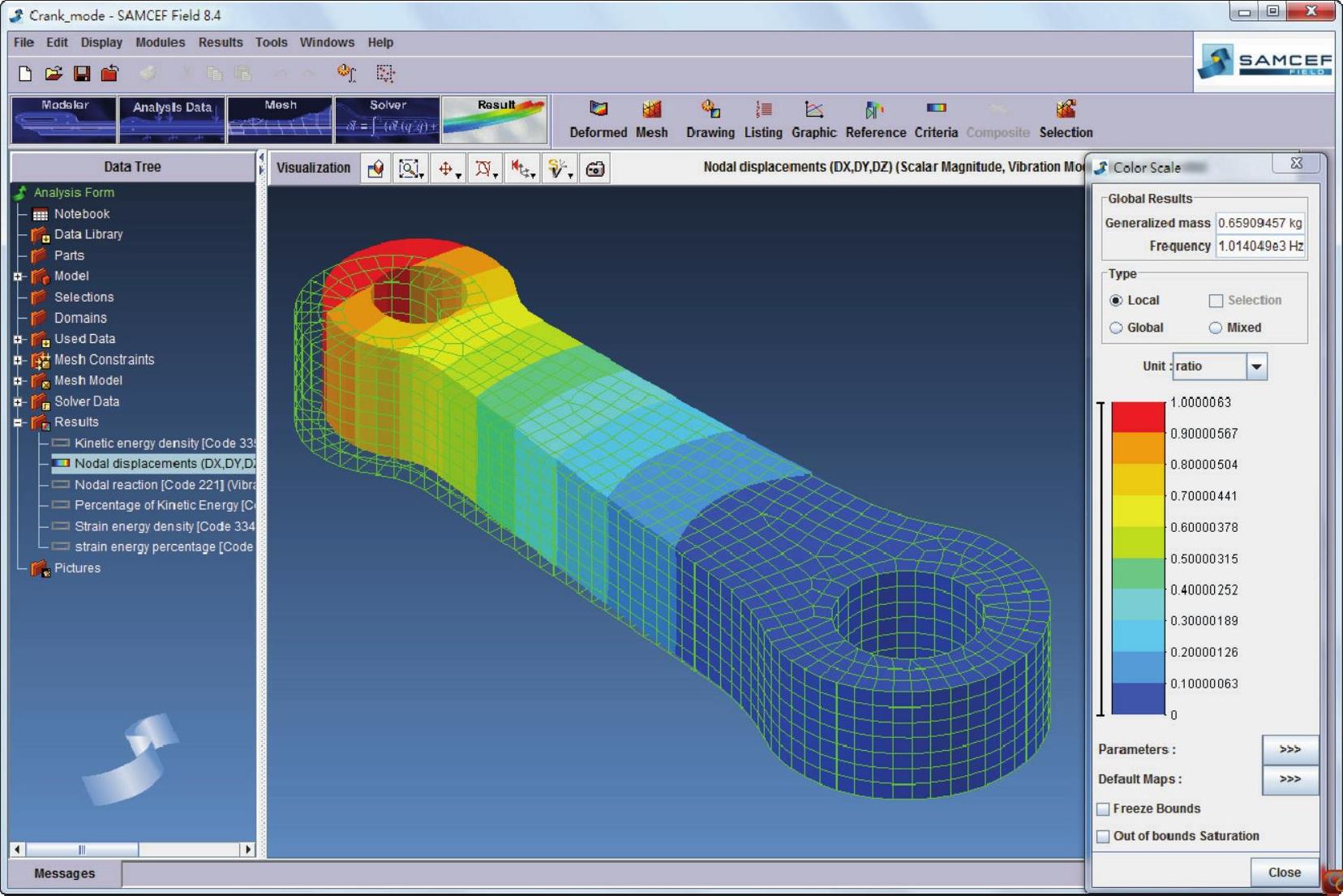

（6）单击“增加”按钮，显示第2阶模态振型（见图9-7）。

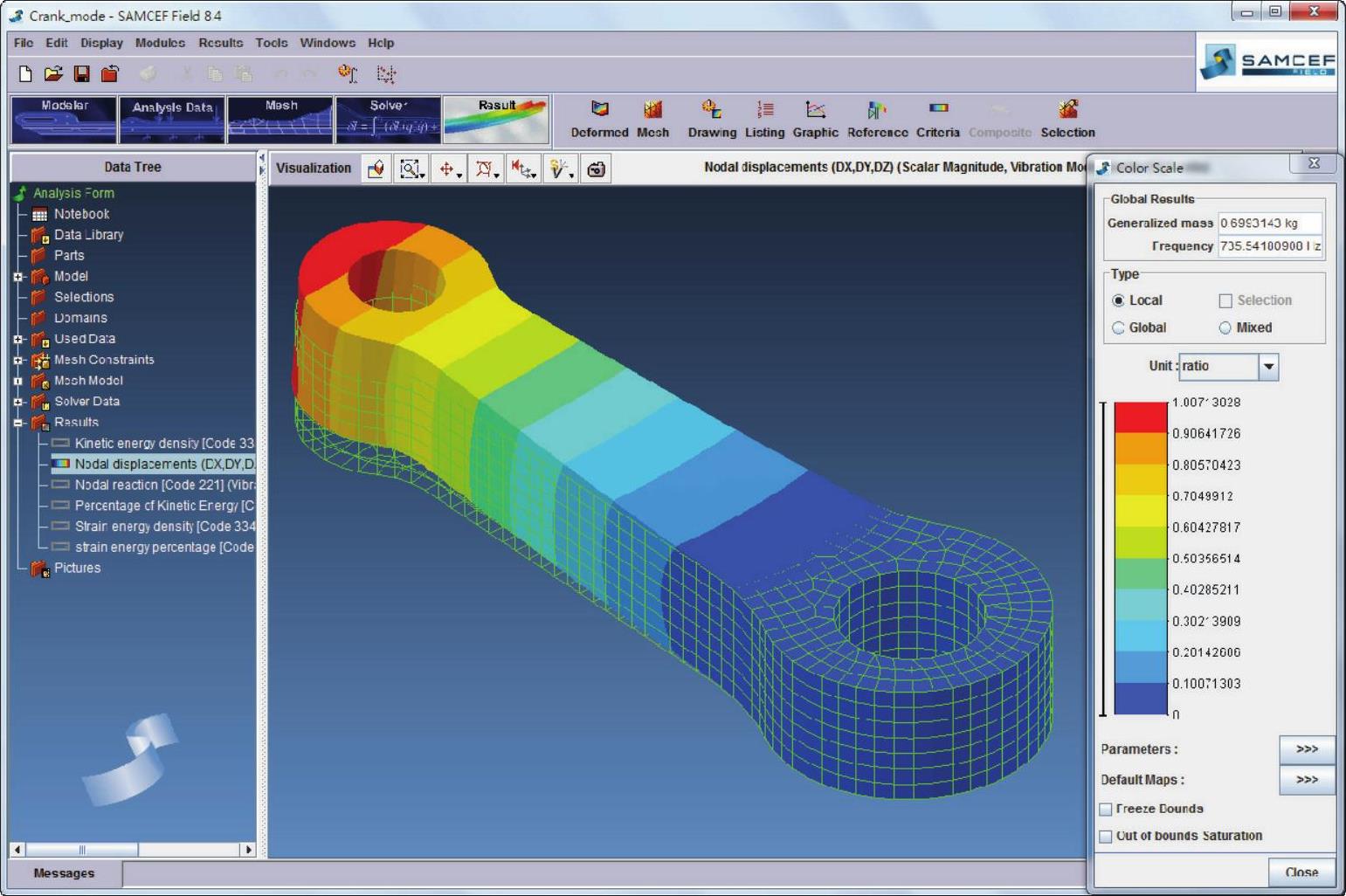

（7）单击“增加”按钮，显示第3阶模态振型（见图9-8）。

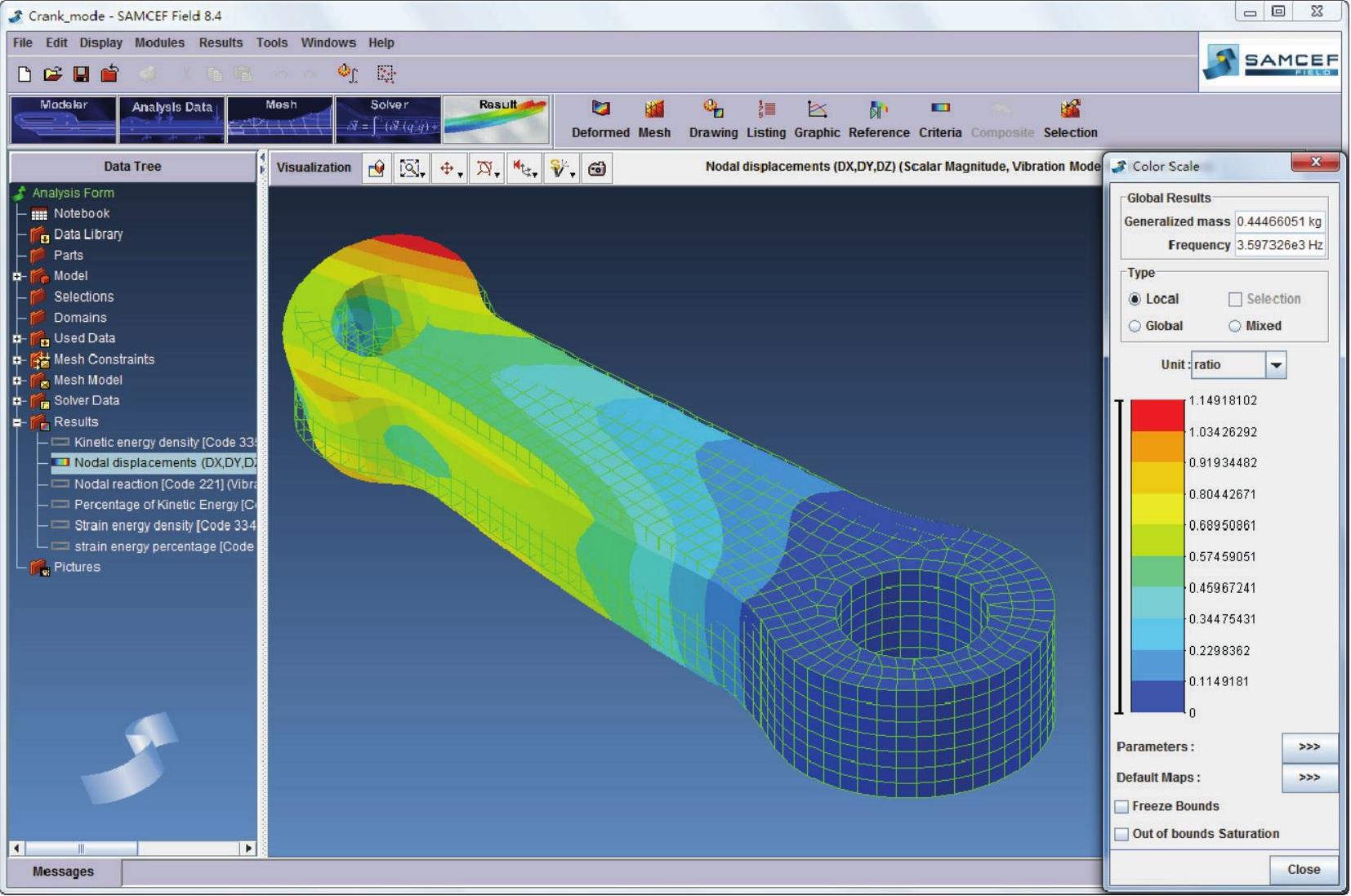

（8）单击“增加”按钮，显示第4阶模态振型（见图9-9）。

（9）采用同样的方法可以显示前十阶模态的任意一阶模态振型。

图9-7 第2阶模态振型

图9-8 第3阶模态振型

图9-9 第4阶模态振型

2.保存文件

查看计算结果完毕后，单击“保存”按钮保存文件。计算结果与模型同时保存在同一个数据库文件中。
