11.1.4  网格划分

11.1.4 网格划分

（1）单击模块图标，进入网格划分模块。

（2）在数据树中选择Plate，单击图标。

（3）在Number of Divisions文本框中输入16。

（4）在Objects Selected右侧的下拉列表框中选择Edge，然后在图中选择图11-6所示的边线，以定义网格份数。

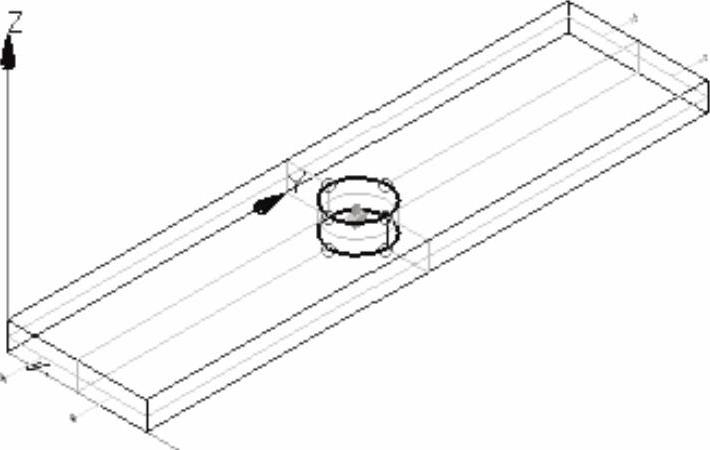

图11-5 强制位移加载面

(https://www.daowen.com)

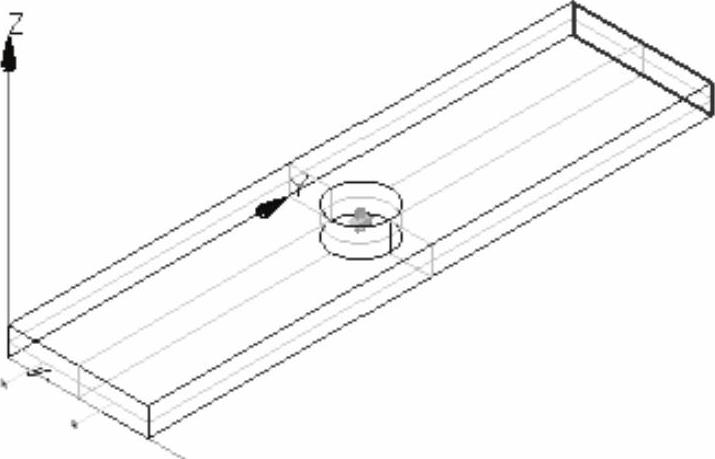

图11-6 边线网格份数定义

（5）单击Apply按钮后再单击Close按钮退出。

（6）选择数据树中的Plate，单击图标。

（7）在Average Mesh Size文本框中输入平均尺寸6。

（8）单击Apply按钮后，再单击Close按钮退出。

（9）单击图标后，再单击Apply按钮生成网格。
