11.1.3  定义分析数据

11.1.3 定义分析数据

（1）单击模块图标，进入分析数据模块。

（2）在数据树中选择Plate后单击图标，设置属性。

（3）在弹出的对话框中设置名称，并将属性设置为Flexible。

（4）单击Apply按钮后再单击Close按钮退出。

（5）在数据树中选择Plate后单击图标，设置材料特性。

（6）在弹出的对话框中设置材料特性如下。

●材料的名称。

●材料的类型为ElastoPlastic。

●材料的弹性模量为210000MPa。

●材料的泊松比为0.3。

●屈服准则选择Vone Mises。

●强化选择Isotropic。

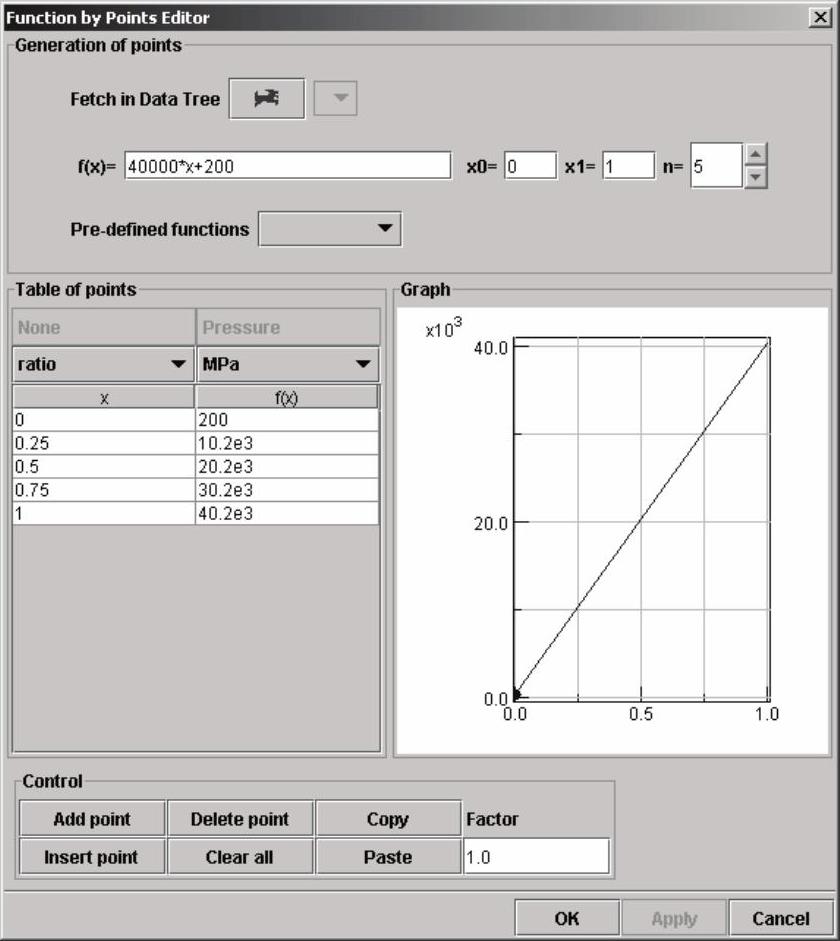

（7）为定义弹性材料性能，选择Point-to-point控制图标选项，并在弹出的对话框中按照图11-2所示输入数据。

图11-2 弹性材料性能数据定义

（8）单击OK按钮返回材料特性对话框，单击Apply按钮后再单击Close按钮退出。

（9）在数据树中选择Plate，并单击按钮定义约束。

（10）约束的类型设置为Clamp，在Placed on文本框后的下拉列表框中选择Vertex，并选择图11-3所示的约束点，单击Apply按钮。

（11）约束的类型设置为Lock，在Placed on文本框后的下拉列表框中选择Face，并选择图11-4所示的约束面的Y向位移，定义其沿Y向的位移为0。

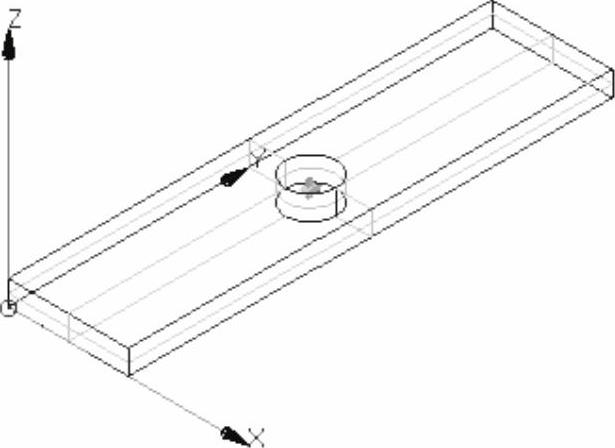

图11-3 约束点

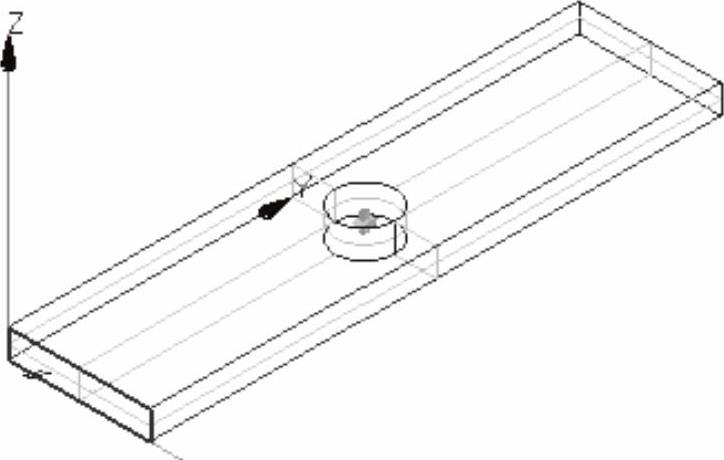

图11-4 约束面的Y向位移

（12）单击Apply按钮。

（13）将约束的类型设置为Prescribed displacement。

（14）单击线性函数控制图标选项。

（15）在u=后输入2.0，在f（u）=后输入80mm。

（16）选择位移的方向为Y向。

（17）在Placed on文本框后的下拉列表框中选择Face，并按照图11-5所示的强制位移加载面。

（18）单击Apply按钮后再单击Close按钮退出。
