12.2.2  创建几何模型

（1）启动SAMCEF，当出现求解设置对话框时选择隐式非线性求解Implicit Non Linear，单击OK按钮。

（2）确定当前的建模模块。

（3）单击工具栏中的图标。

（4）在Start Sketch对话框中选择XY平面，单击OK按钮。

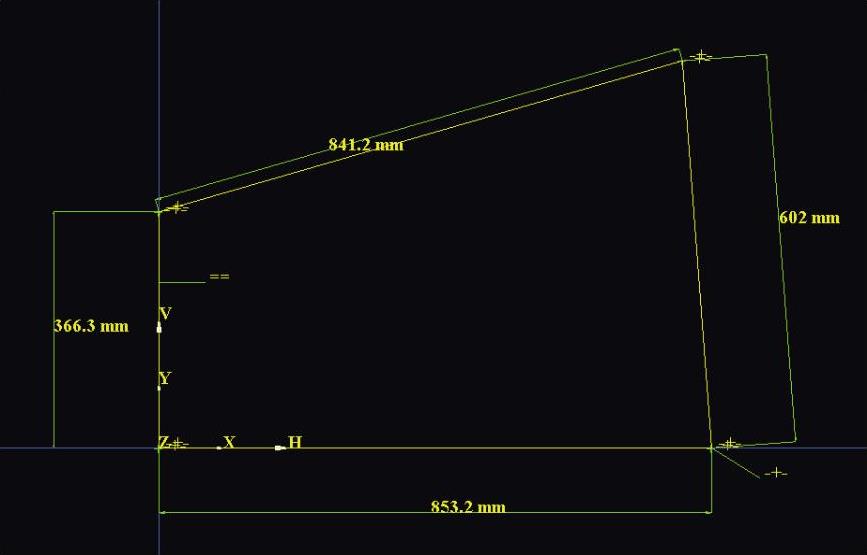

（5）在此草图中创建4条直线，并标注长度尺寸。图12-20所示为创建草图。注意AB为垂直方向，AD为水平方向。

(https://www.daowen.com)

图12-20创建草图

（6）单击图标，退出草绘状态，生成一个平面。注意，生成此平面的目的是利用草绘的功能获取平面，进而生成三条直线。

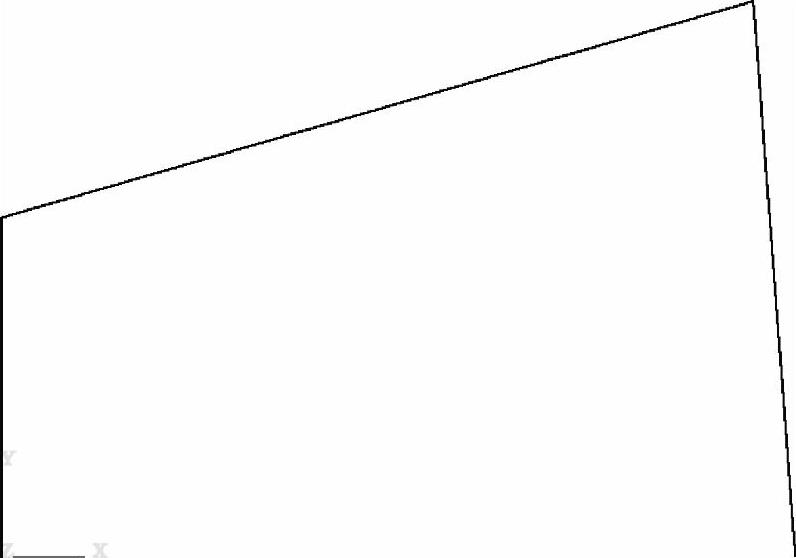

（7）单击图标，利用已有图形的顶点生成三条直线AB、BC和CD，如图12-21所示。

图12-21 三条直线
