14.4.6  后处理

14.4.6 后处理

单击Result模块图标，进入结果显示模块。

1.绘制加速度随时间响应曲线

（1）单击Results左侧的图标，展开结果数据树。

（2）双击Functions。

（3）双击Acceleration：Acceleration_on_1_vertex_of_Wire1 Comp2[C9183]Node 10，即为Point5在Y方向的加速度响应。

（4）得到图14-111所示的加速度与时间的关系曲线图。

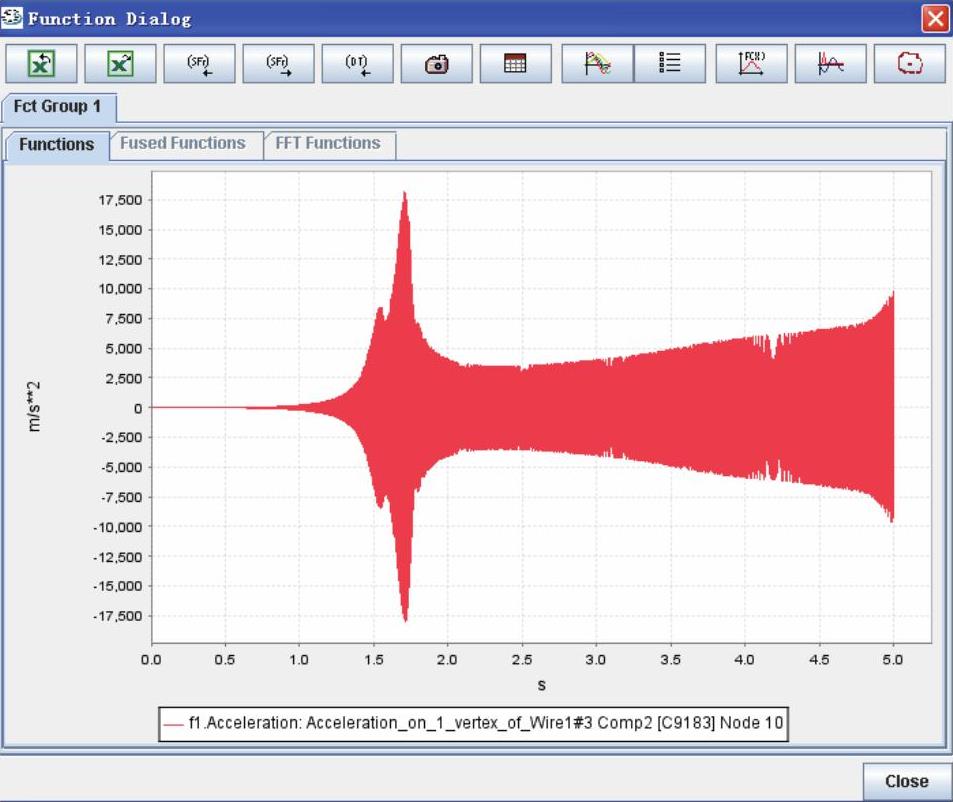

图14-111 加速度与时间的关系曲线图

2.绘制位移随时间响应曲线

双击Displacement：Displacement_on_1_vertex_of_Wire1#2 Comp2 Node 10，得到图15-112所示的位移与时间的关系曲线图。轮盘处的最大位移为5.5mm。

3.转子最大位移响应

（1）双击Nodal displacements（DX，DY，DZ）[Code 163]（Time）。

（2）单击鼠标右键，在弹出的快捷菜单中选择Reference（S）命令，弹出Reference（S）对话框，如图14-113所示。

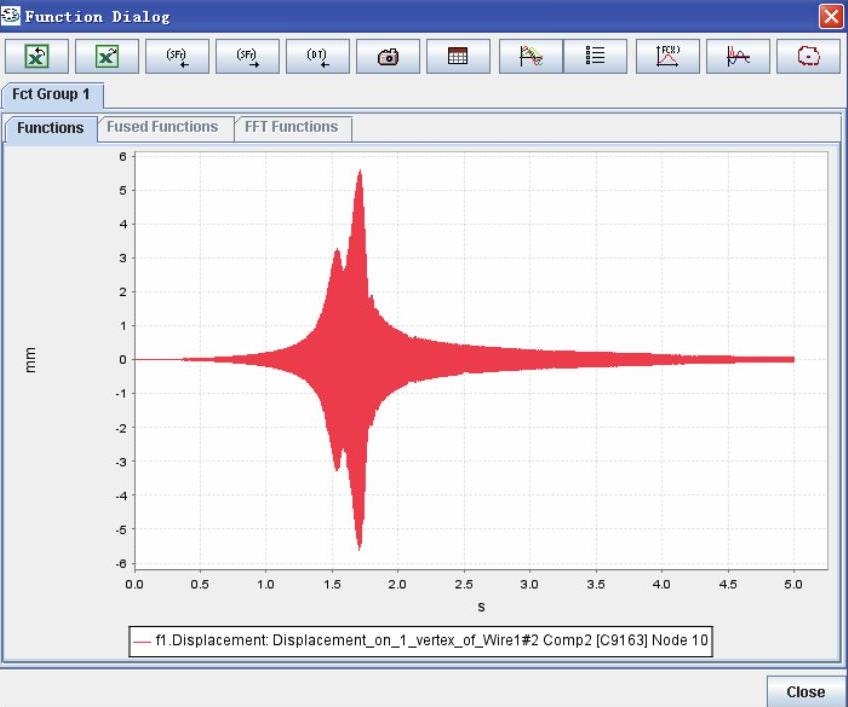

图14-112 位移与时间的关系曲线图

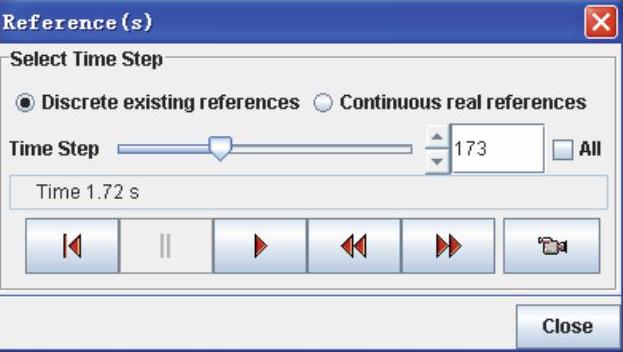

图14-113 Reference（S）对话框

（3）将滑块调到173，对应时间为1.72s。

（4）转子系统在1.72s时的位移响应图如图14-114所示，可得最大位移为13.22mm。

（5）单击工具条中的保存文件快捷图标进行保存。

此时计算结果和有限元模型一起保存在SAMCEF Field数据库中。

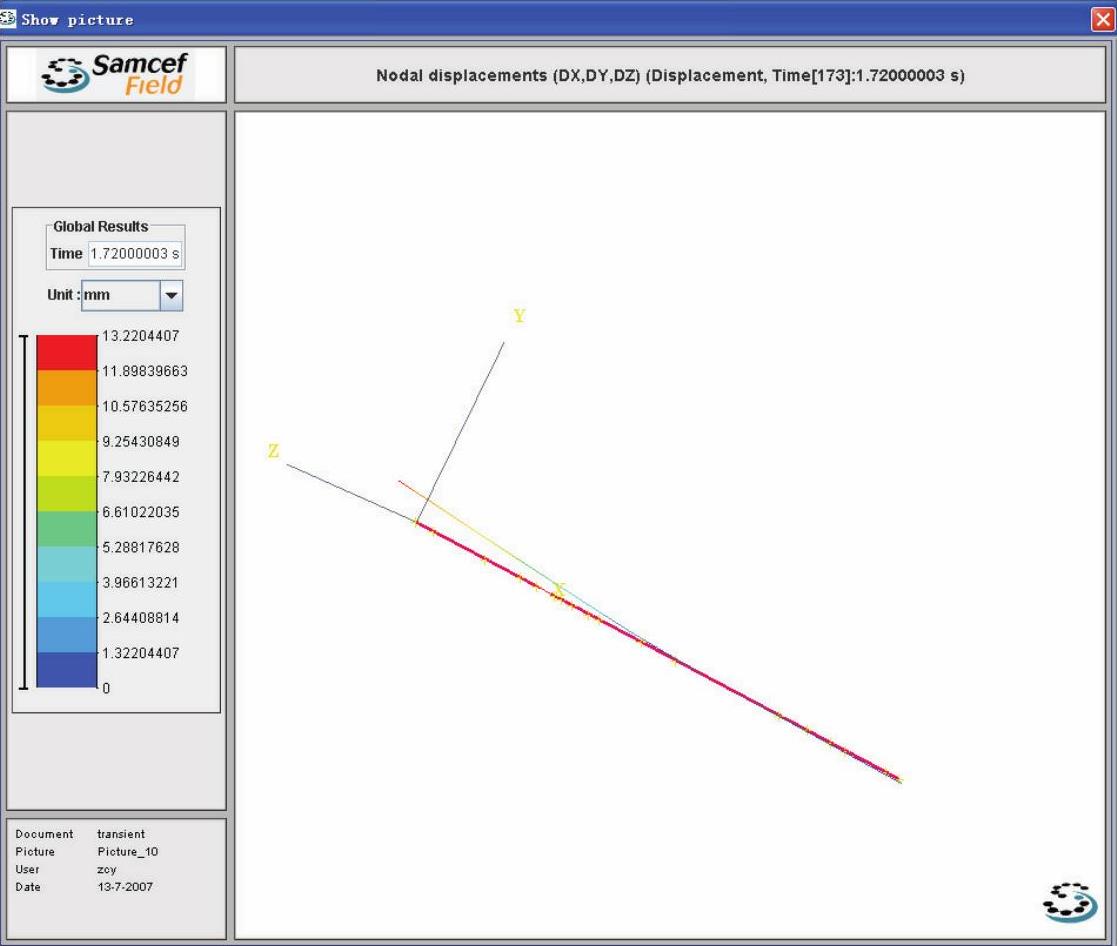

图14-114 1.72s时的位移响应图
