14.5.1  实例分析

14.5.1 实例分析

本实例使用傅里叶多谐波单元来建立整个模型，这种单元可以更好地模拟转子的结构和特性。其建模思想不同于前面的几个实例。读者按照本节的提示亲自操作一次，可以在短时间内了解SAMCEF Field和SAMCEF Rotor的环境及使用方法。

在本书光盘中提供本实例中所有建模、分析和结果确认过程的最终数据库文件。通过这些文件可以对整个分析过程获得一定的了解，从而进一步提高跟随操作的效果。

阶梯轴转子的各个轴段参数见表14-12，模型如图14-115所示。

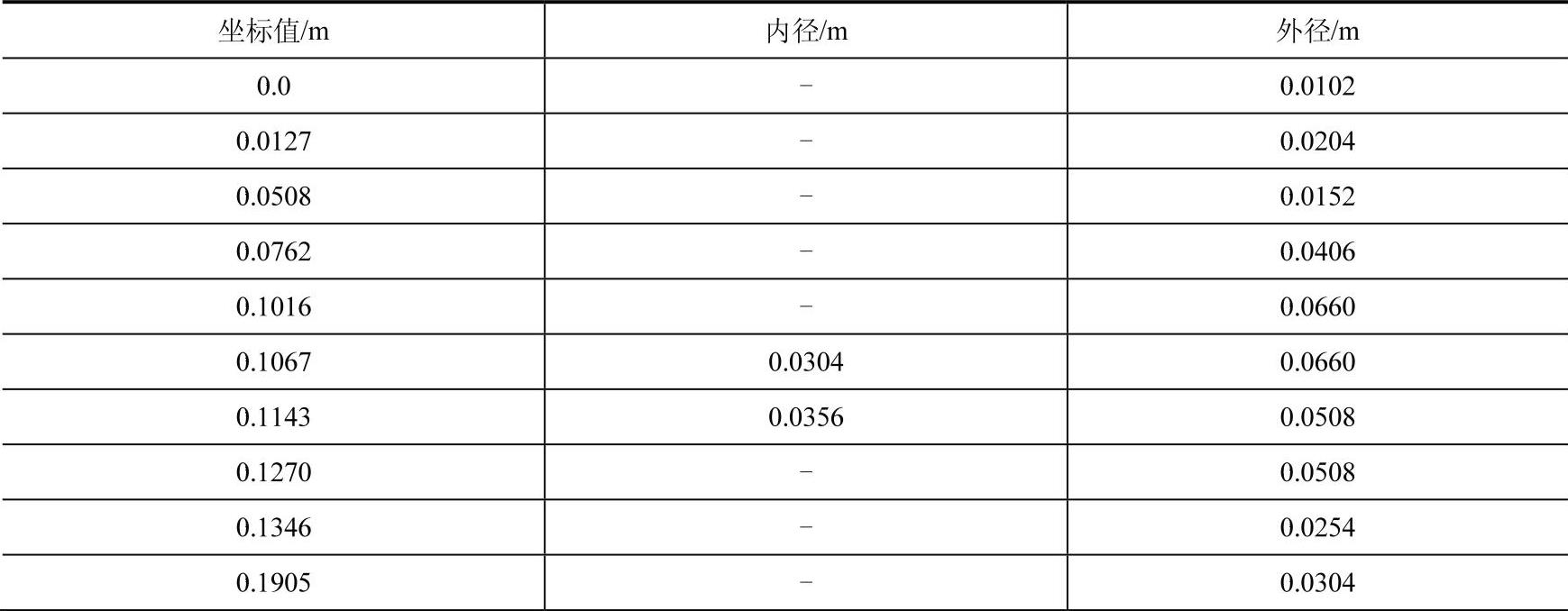

表14-12 阶梯轴转子的各轴段参数

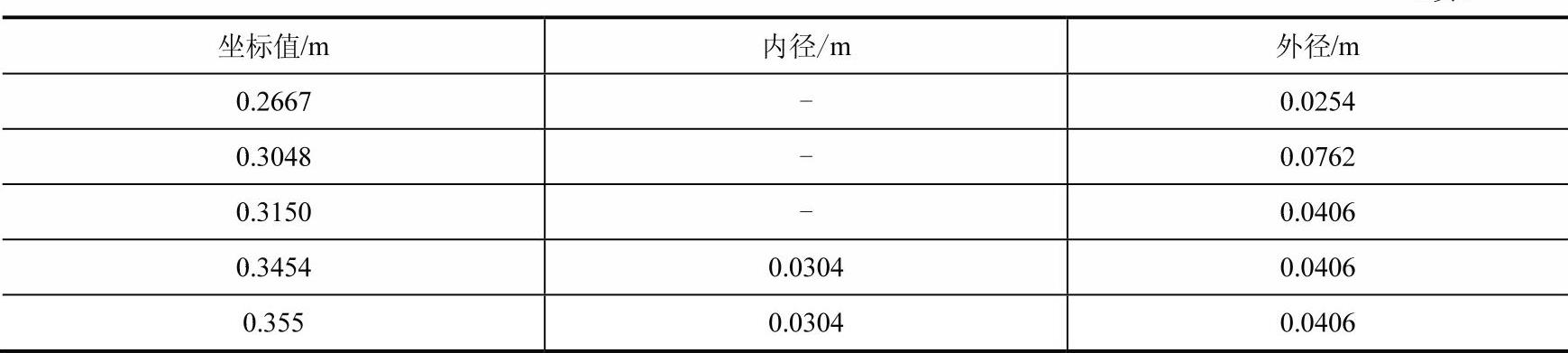

（续）

转子系统在0.0889m处安装了一个轮盘，其参数见表14-13。

图14-115 阶梯轴转子模型

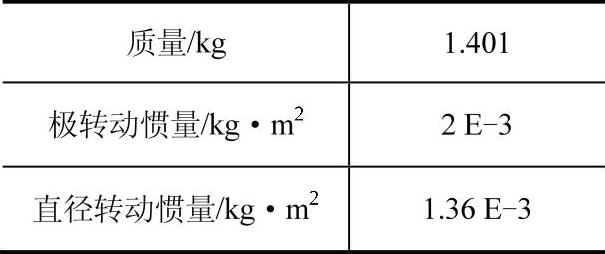

表14-13 轮盘的参数

在0.1651m和0.287m的位置处分别加两个相同的轴承支撑，轴承支撑的刚度系数和阻尼系数见表14-14。

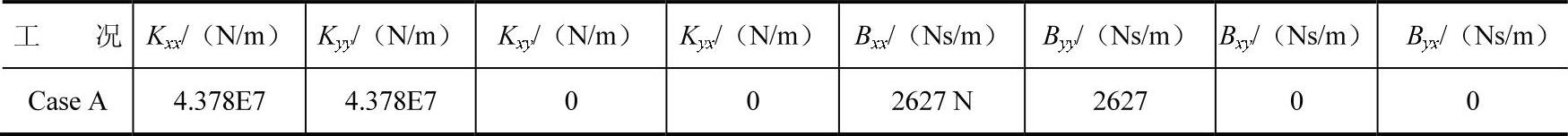

表14-14 轴承支撑的刚度系数和阻尼系数

本实例所介绍的各阶段的分析步骤与一般实际工作中的分析过程基本相同。其具体内容如下。

（1）建立分析模型。

（2）定义分析数据。

（3）划分有限元网格。

（4）求解。

（5）查看结果。
