14.8.7  查看完整三维结果

14.8.7 查看完整三维结果

（1）将原先的文件另存为turbine_RC.sfield。

（2）单击模块图标，进入求解模块。

（3）在主菜单中选择Solver→Epilogue命令，打开Edit Solver Epilogue对话框。

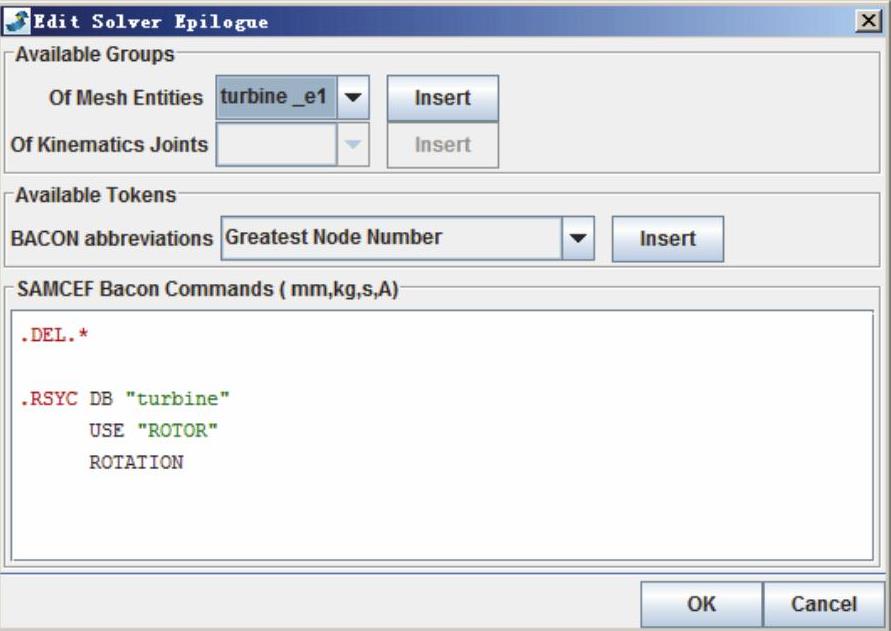

（4）如图14-184所示，在命令行中输入命令。

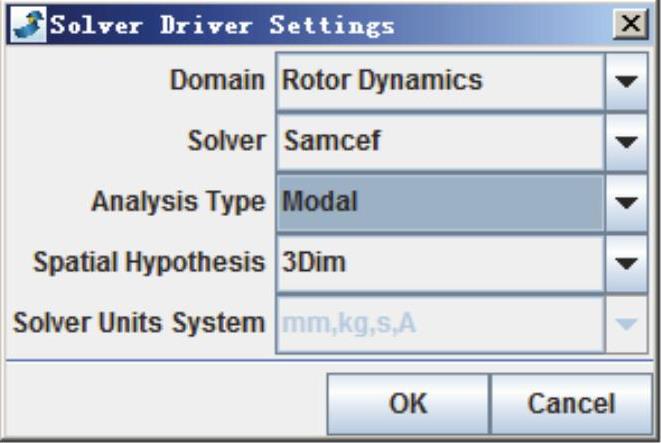

（5）单击图标，在弹出的对话框中，将Analysis Type设置为Modal，如图14-185所示。

图14-184 Epilogue命令行输入

图14-185 设置分析类型

（6）单击图标后，在Problem Name文本框中输入“turbine_RC.dat”。

（7）进入Eigen ValuesSweeping选项卡，在Number of Eigen Values文本框中输入1。(https://www.daowen.com)

（8）单击图标，开始计算。

（9）单击模块图标，进入结果显示模块。

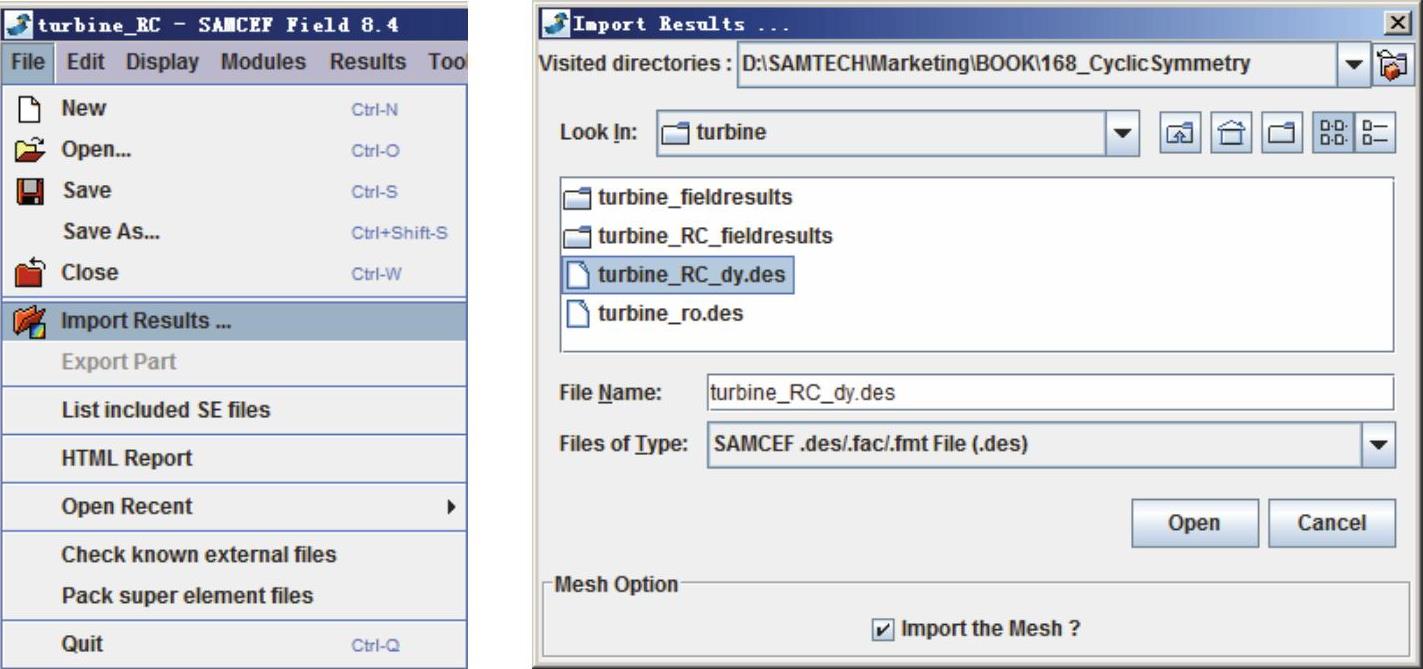

（10）如图14-186所示，在主菜单中选择File→Import Results命令，在工作目录中选择turbine_RC_dy.des文件。

图14-186 导入结果文件

（11）开始计算。

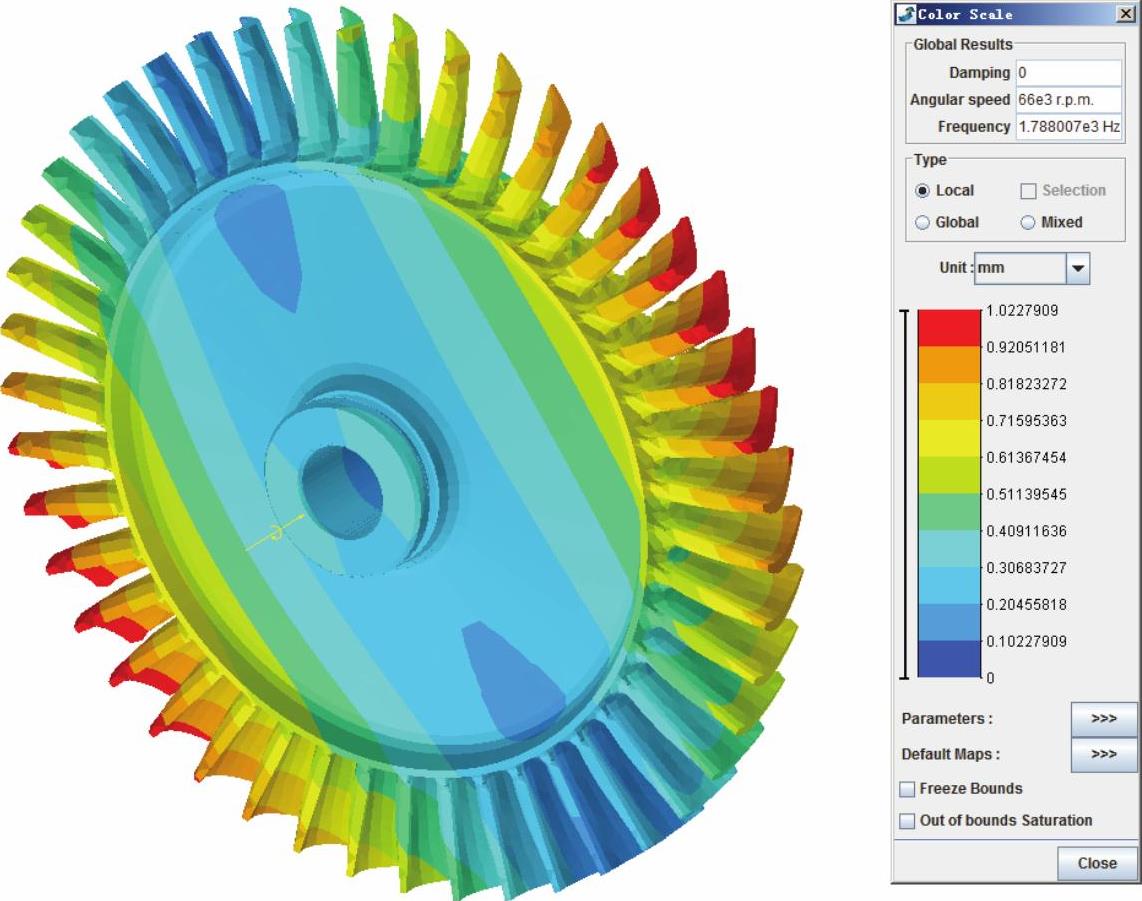

（12）完整的三维结果如图14-187所示。

图14-187 完整的三维结果
