14.9.2  建立分析模型

1.启动Samcef Field

（1）双击桌面上的Samcef Field图标，启动Samcef Field。

（2）Domain：在下拉列表框中选择Rotor Dynamics。

（3）Analysis Type：在下拉列表框中选择临界转速分析Critical SpeedStability。

（4）单击OK按钮。

（5）单击打开图标，浏览并选择Samcef Field文件LP_Rotor_2d_initial.sfield，单击Open按钮。

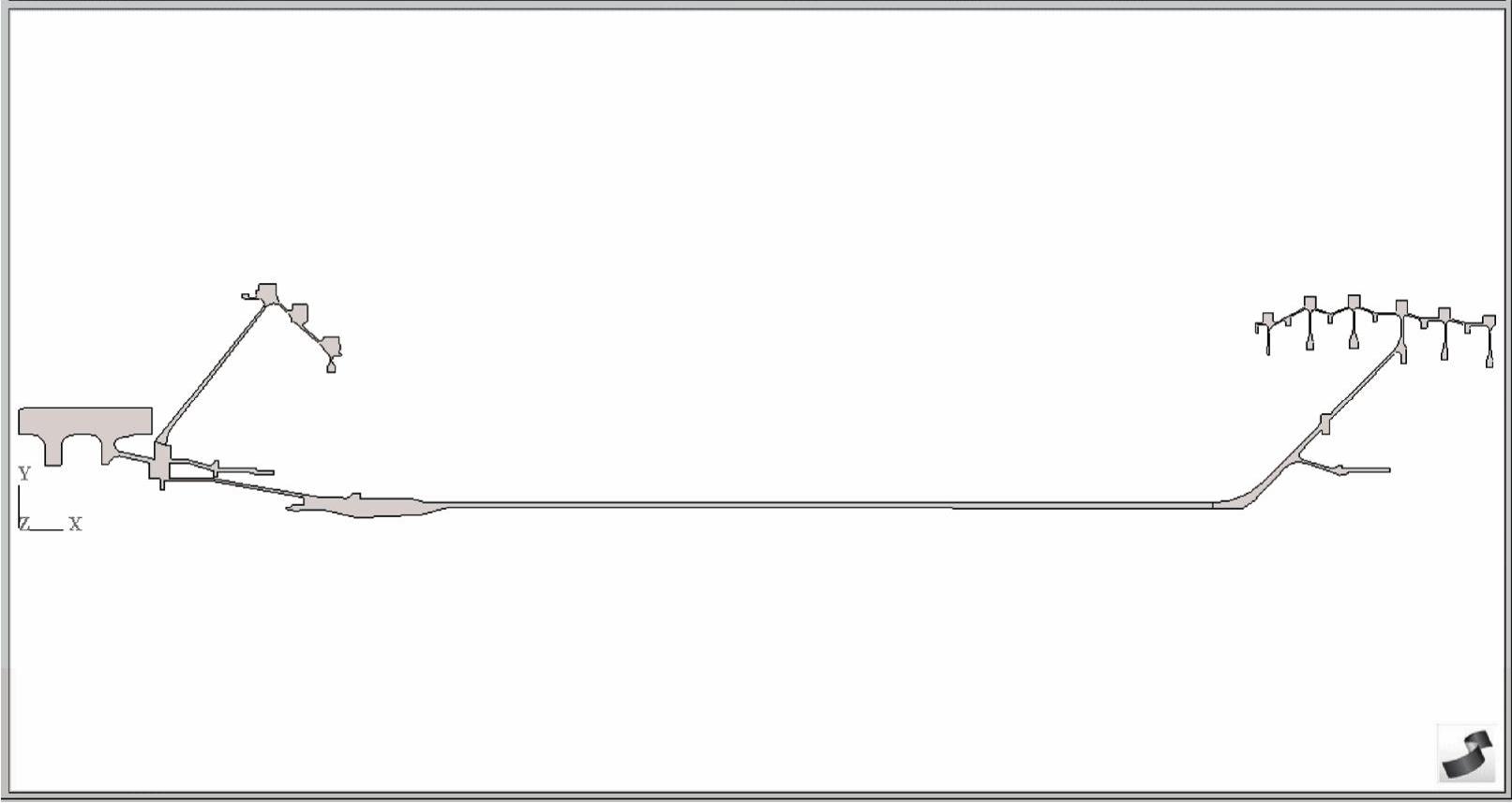

（6）如图14-188所示，为航空发动机低压转子轴对称几何模型。此模型是由4个Face组成Shell的。其中风扇盘和压气机盘为钛合金材料，轴和涡轮盘为高温合金材料。

图14-188 几何模型
