14.9.6  后处理

14.9.6 后处理

单击Result模块图标，进入结果显示模块。

(1)在数据树中选择Nodal Displacements。

(2)单击图标，弹出Criteria菜单。

(3)在菜单中选择标量Scalar，使用着色云图显示涡动振型。

(4)单击Apply按钮确认。

(5)单击鼠标右键，选择Reference(S)命令，弹出Reference(S)对话框。用鼠标拖动滑块设置不同的阶数。图14-201、图14 202和图14 203所示分别为前3阶临界转速及振型图。

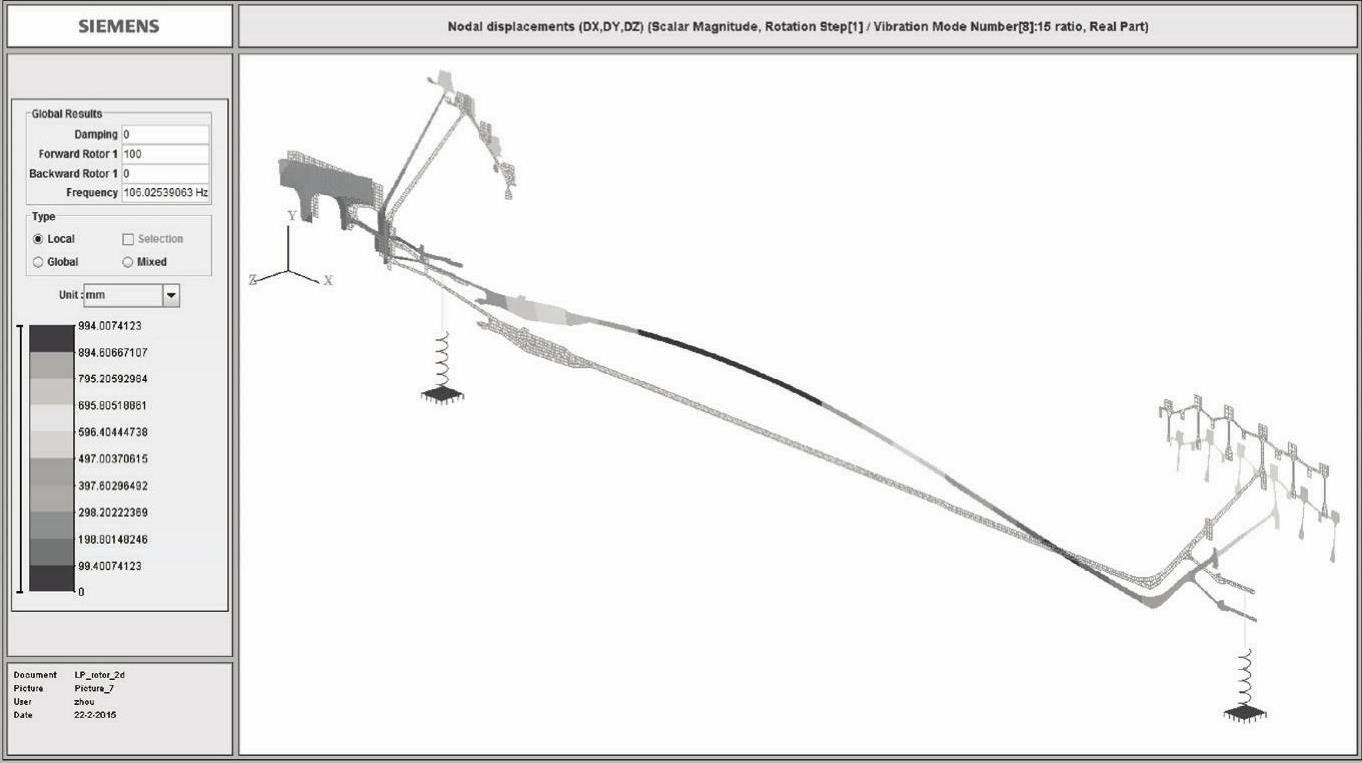

图14-201 第1阶临界转速及振型

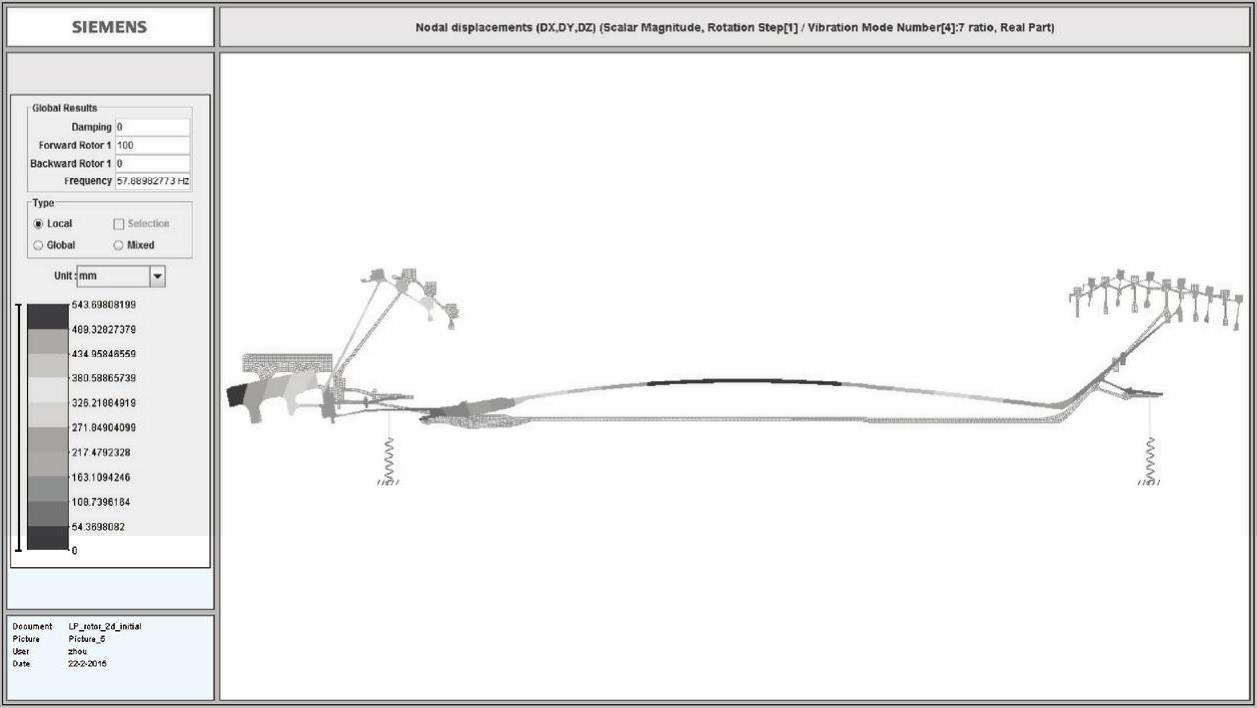

图14-202 第2阶临界转速及振型

（6）单击工具条中保存文件的快捷图标保存文件。此时计算结果和有限元模型一起保存在SAMCEF Field数据库中。

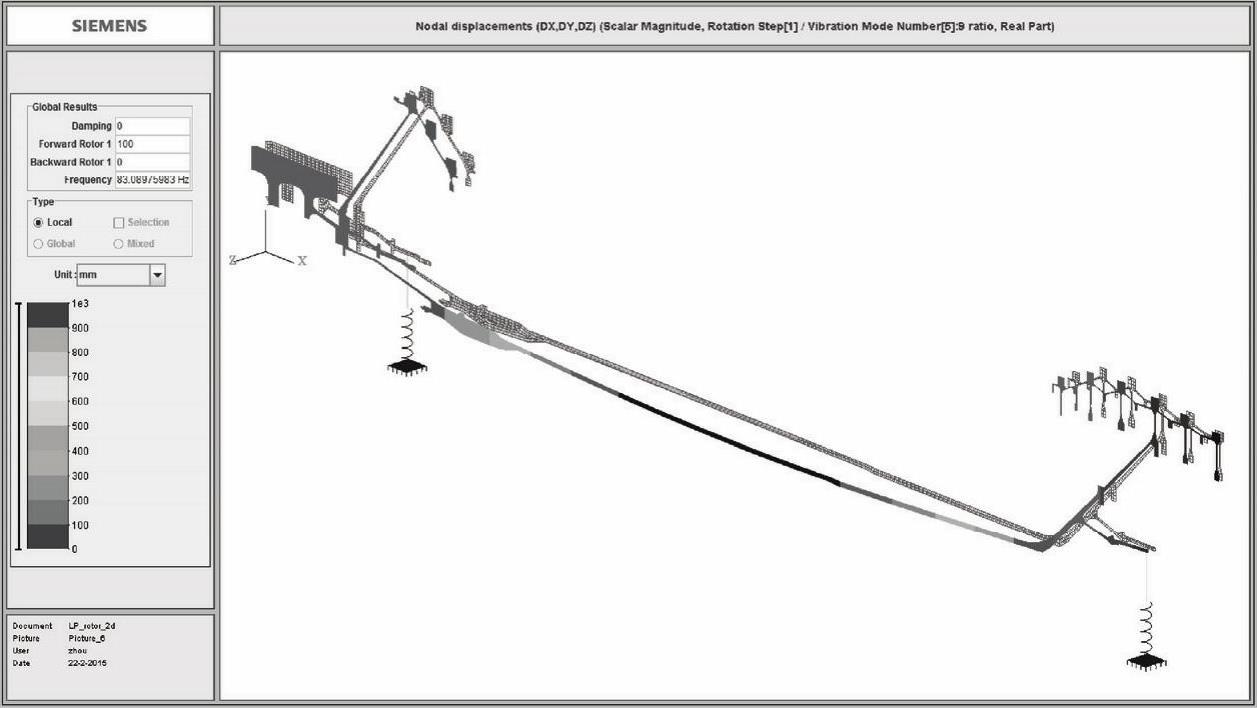

图14-203 第3阶临界转速及振型
