14.9.3 定义分析数据
单击Analysis Data模块图标，进入分析数据模块，同时显示分析数据命令。
1.定义属性
（1）在数据树中选择lp_rotor，或者在屏幕上使用鼠标单击几何面。
（2）单击Behavior图标，弹出behavior对话框。
（3）如图14-189所示，在Behavior下拉列表框中选择体傅里叶单元Volume Fourier。

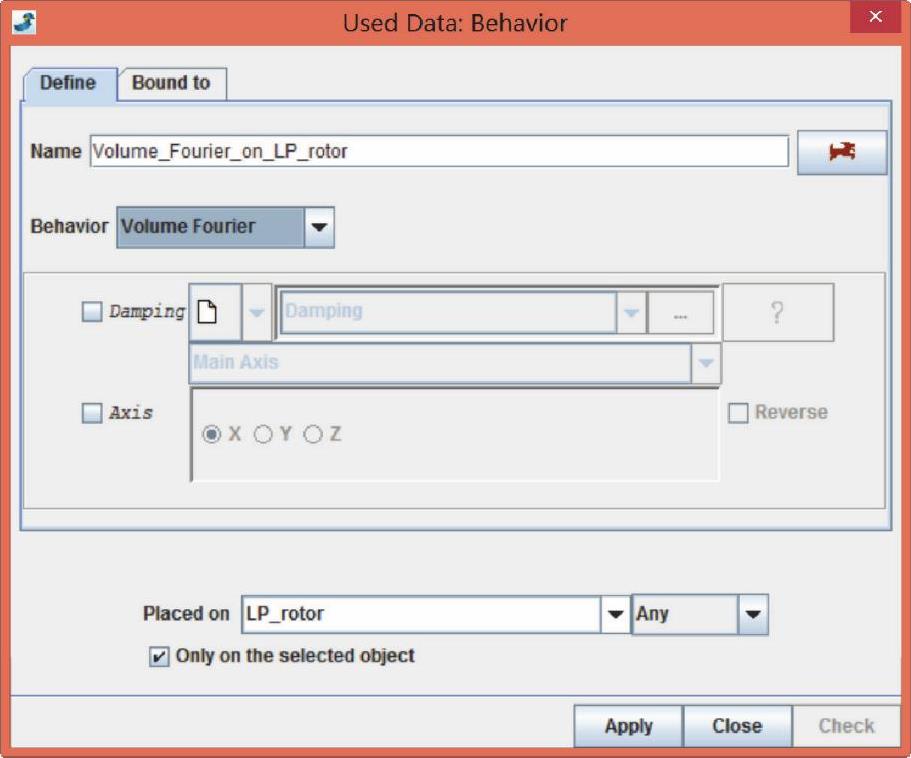

图14-189 定义单元特性菜单
（4）单击Apply按钮，在数据树Used Data项中生成了单元特性及其记录。
2．定义材料特性
(1)单击Material图标，在弹出的对话框中创建材料特性。
(2)如图14-190所示，在Young modulus文本框中输入“109e9”，后面的单位改为Pa。

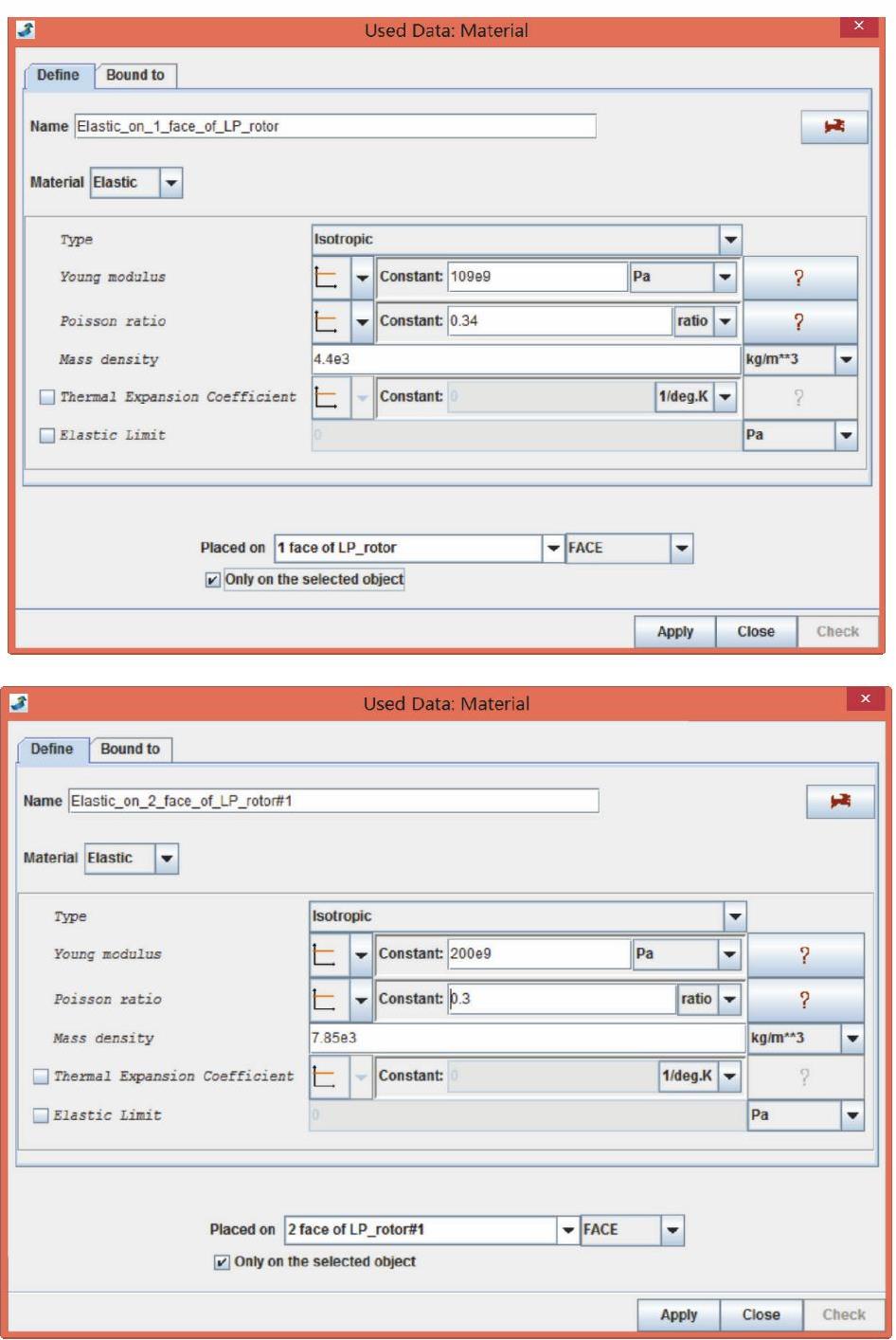

图14-190 材料特性菜单
（3）在Poisson ratio文本框中输入“0.34”。
（4）在Mass density文本框中输入“4400”，注意后面的单位应为kg/m3。
（5）在Placed on右侧的下拉列表框中选择FACE（见图14-190）。
（6）在图形区使用鼠标左键选择风扇盘和压气机盘（如图14-191所示左侧两个FACE）。
（7）单击Apply按钮，确认轴的材料特性输入数据。
（8）重新输入轮盘材料特性，在Young modulus文本框中输入“200e9”，后面的单位改为Pa。
（9）在Poisson ratio文本框中输入0.3。
（10）在Mass density文本框中输入7850，注意后面的单位应为kg/m3。
（11）在图形区使用鼠标左键选择轴和涡轮盘（右侧两个FACE）。
（12）单击Apply按钮，确认轮盘的材料特性输入数据。

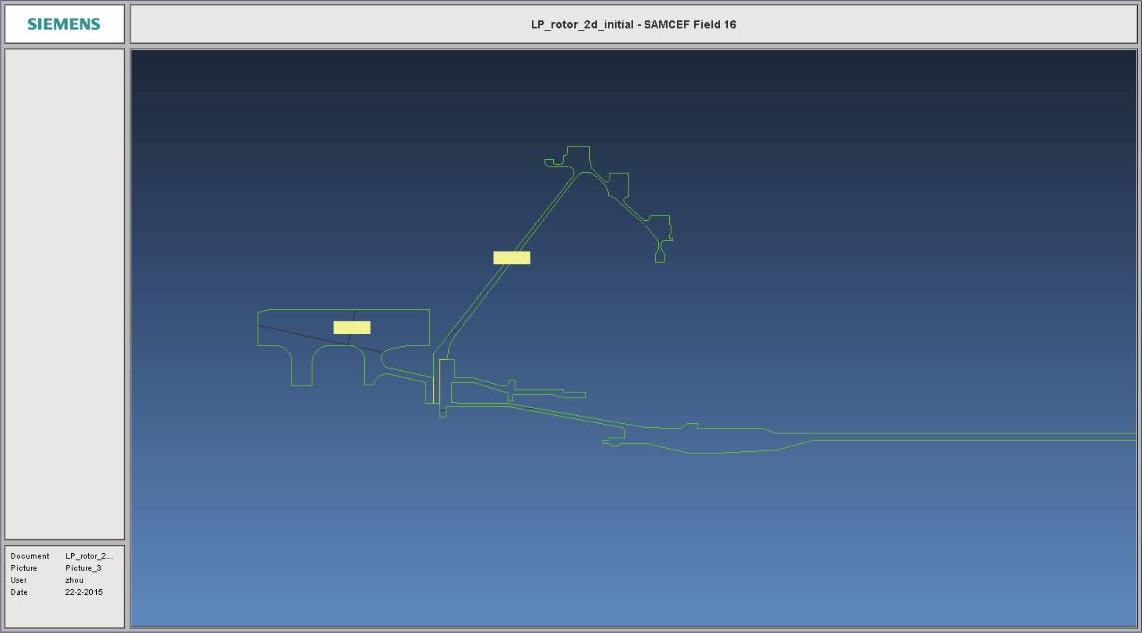

图14-191 材料特性定义选择Face
3.设置转子信息
（1）在数据树中选择lp_rotor，或者在图形上选择面几何体。
（2）单击鼠标右键，在弹出菜单中选择Rotor命令，弹出如图14-192所示对话框。

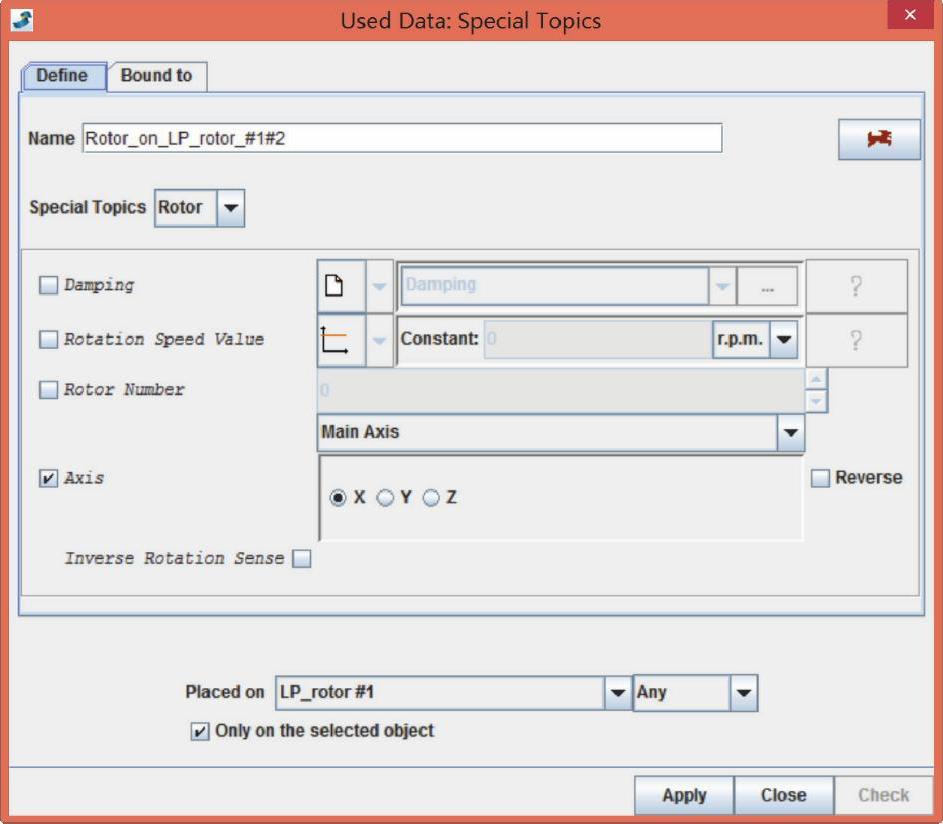

图14-192 转子定义菜单
（3）选中Axis复选框并选择X轴作为转子的旋转轴。
（4）单击Apply按钮，定义几何为转子。
4.添加边界条件
（1）选择并单击Constraint图标。
（2）如图14-193所示，在Constraint下拉列表框中选择接地轴承Ground Bearing。
（3）单击Stiffness Matrix按钮
，定义刚度K11=80e3N/mm，K22=80e3N/mm（见图14-194）。
（4）选中Rotor复选框。
（5）在Placed on后的下拉列表框中选择EDGE，如图14-195所示，选择前轴承的支承Edge，然后单击Apply按钮。

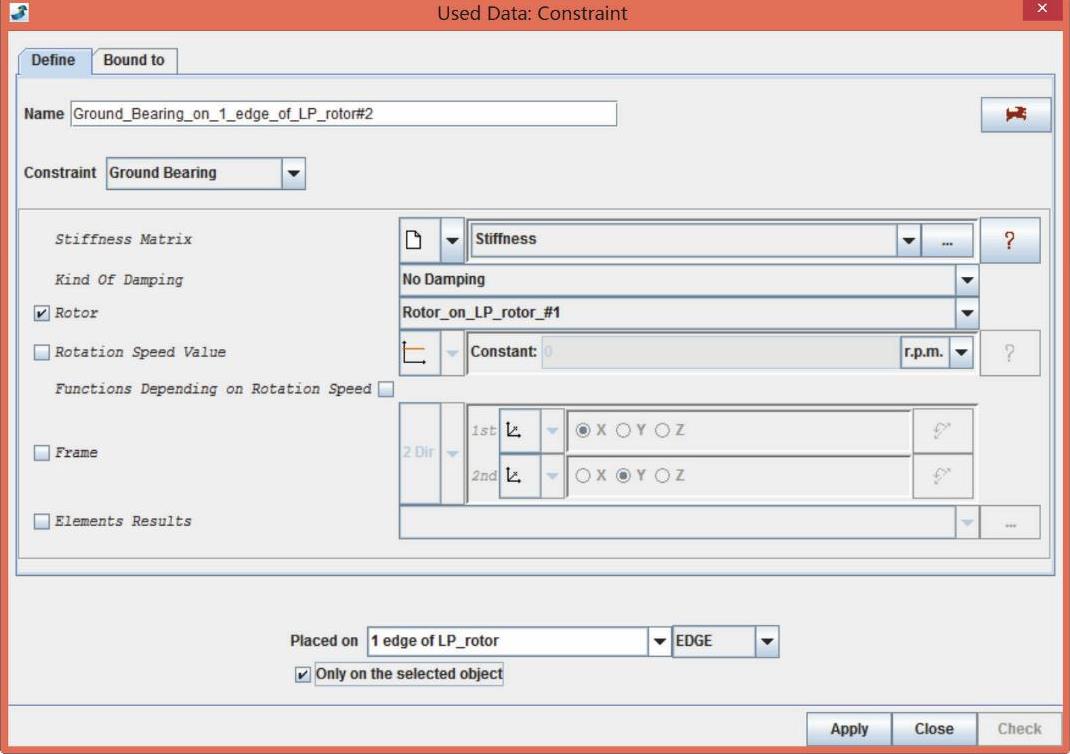

图14-193 接地轴承定义
图14-194 前轴承刚度

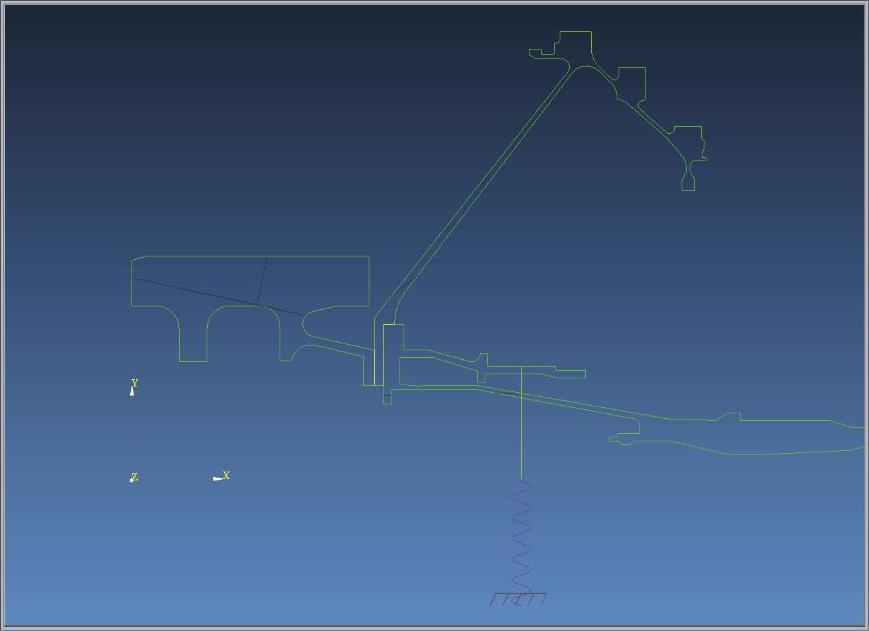

图14-195 前轴承位置和符号
（6）单击Stiffness Matrix按钮
，定义刚度K11=100e3N/mm，K22=100e3N/mm（见图14-196）。

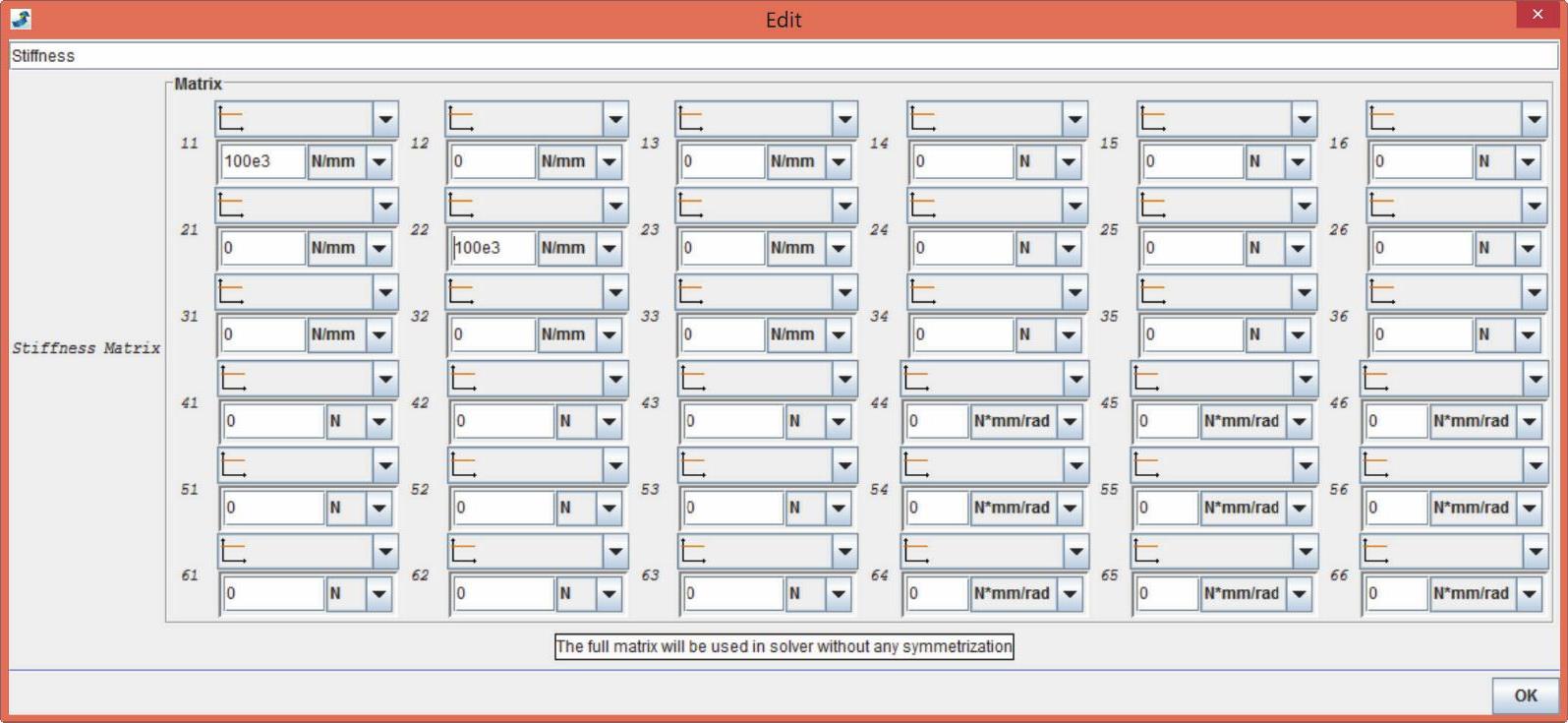

图14-196 后轴承刚度
（7）如图14-197所示，选择后轴承的支承Edge，然后单击Apply按钮，最后单击Close按钮退出。

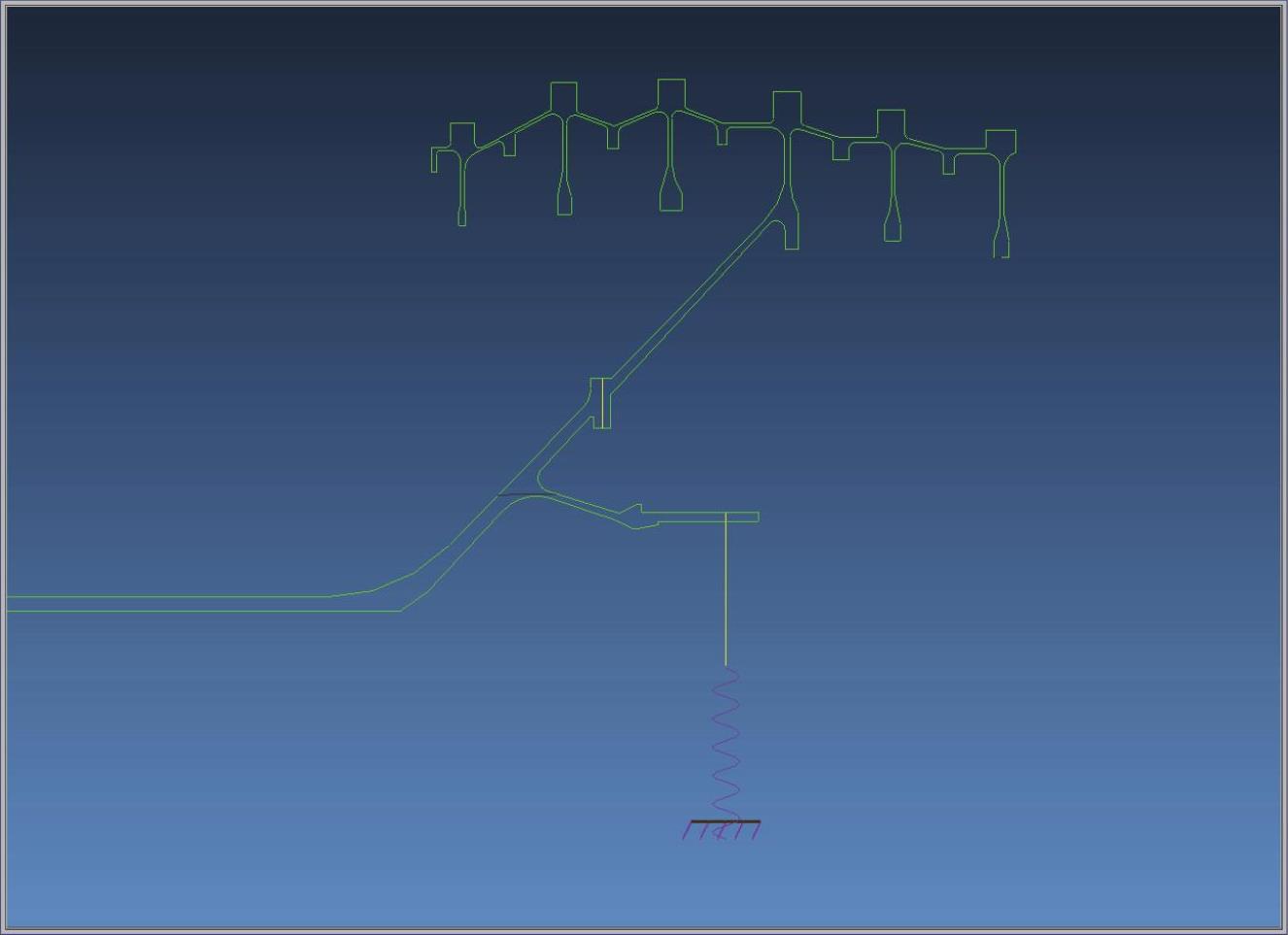

图14-197 后轴承位置和符号
5.数据树
（1）单击Used Data左侧的
图标，展开数据树，如图14-198所示。
（2）选中Used Data中的单元定义、材料特性定义和约束条件，单击鼠标右键。
（3）在弹出菜单中选择Hide命令，关闭这些定义标志的显示。
图14-198 数据树中已定义的数据
