1.启动SAMCEF Field

（1）单击桌面上的SAMCEF Field图标，启动SAMCEF Field。

（2）Domain：在下拉列表框中选择Rotor Dynamics，如图14-263所示。

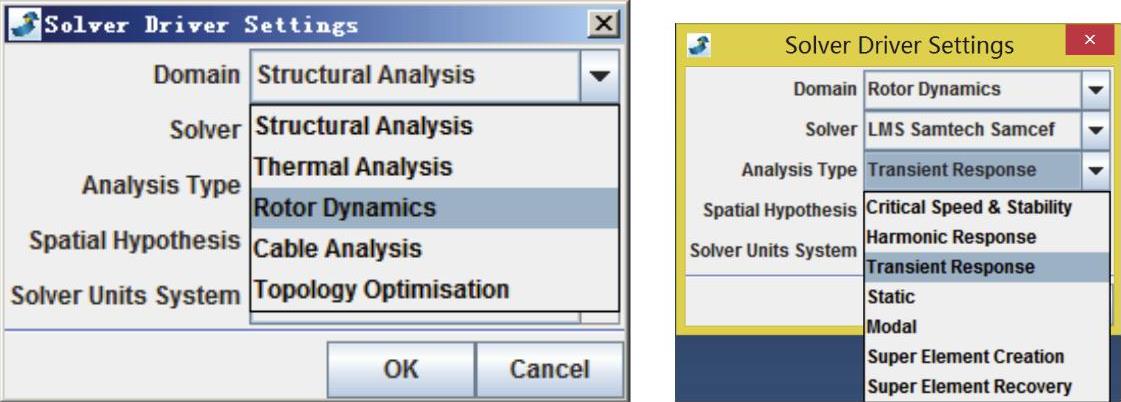

图14-263 求解器和分析类型

（3）Analysis Type：在下拉列表框中选择临界转速分析Transient Response。

（4）单击OK按钮。

2.读取模型

（1）单击Vertex图标。

（2）输入第1个点坐标（0，0，0），即X：0，Y：0，Z：0。

（3）输入第2个点坐标（600，0，0），即X：690，Y：0，Z：0。

（4）输入第3个点坐标（700，0，0），即X：700，Y：0，Z：0。

（5）输入第4个点坐标（900，0，0），即X：900，Y：0，Z：0。

（6）单击Wire图标。

（7）在屏幕上用鼠标连续捕捉Ponit1、Point2、Ponit3和Point4（或者在数据数中捕捉）。

（8）单击Apply按钮，生成一条线（Wire）。

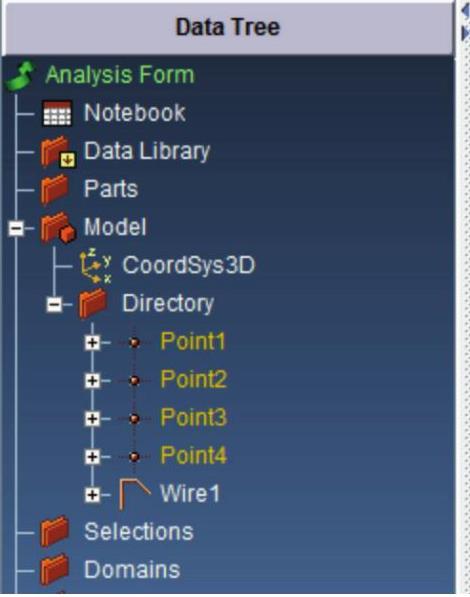

（9）数据树（Data Tree）如图14-264所示。

图14-264 几何模型数据树

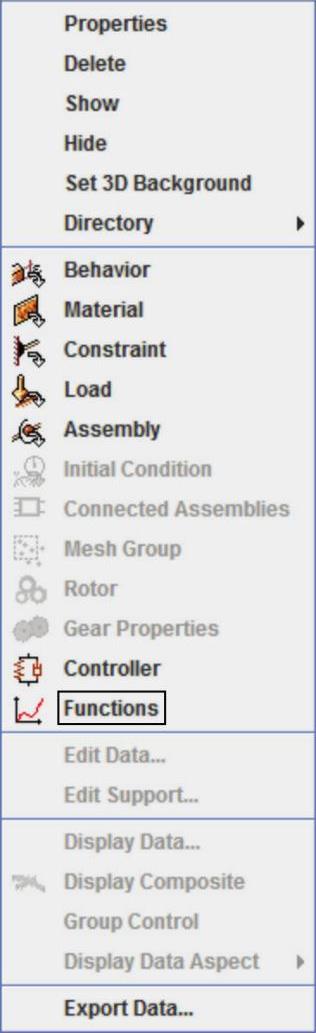

图14-265 快捷菜单
