14.13.5  求解

14.13.5 求解

单击Solver模块图标，进入求解模块。

（1）单击Output图标，输出轮盘位置的位移响应和加速度响应。

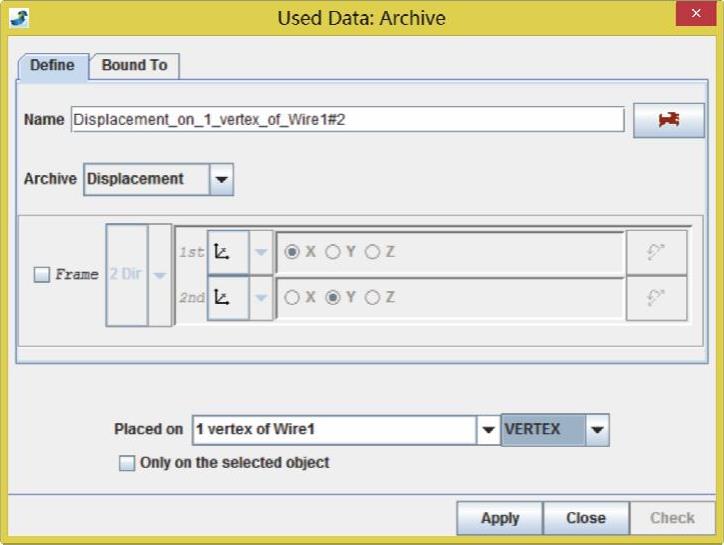

（2）如图14-279所示，在Archive下拉列表框中选择Displacement。

（3）在Placed on右侧的下拉列表框中选择VERTEX。

（4）在图形上取位于690mm的点。

（5）单击Apply按钮。

（6）在Archive下拉列表框中选择Acceleration，重复上述过程。

（7）单击Convert and Launch图标。

（8）设置工作目录，浏览并选择目录C：\temp。

（9）设置求解需要的内存为280（单位为MB）。

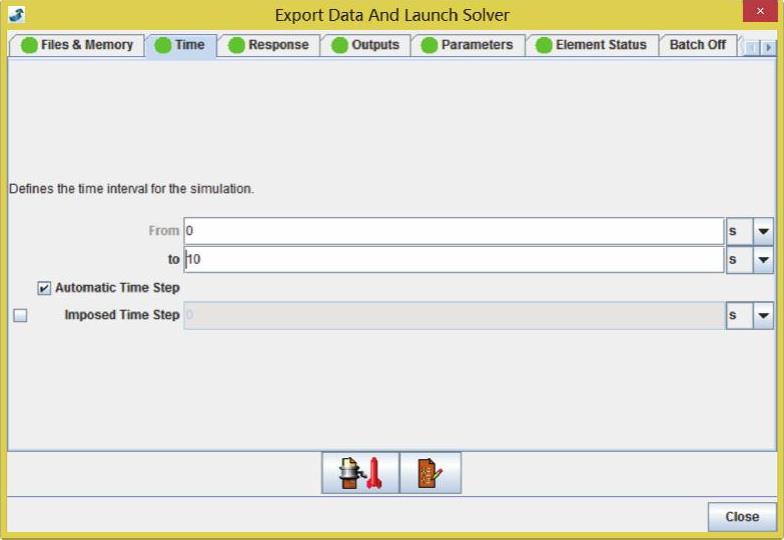

（10）单击Time标签，如图14-280所示。

（11）在to文本框中输入10，单位为s。

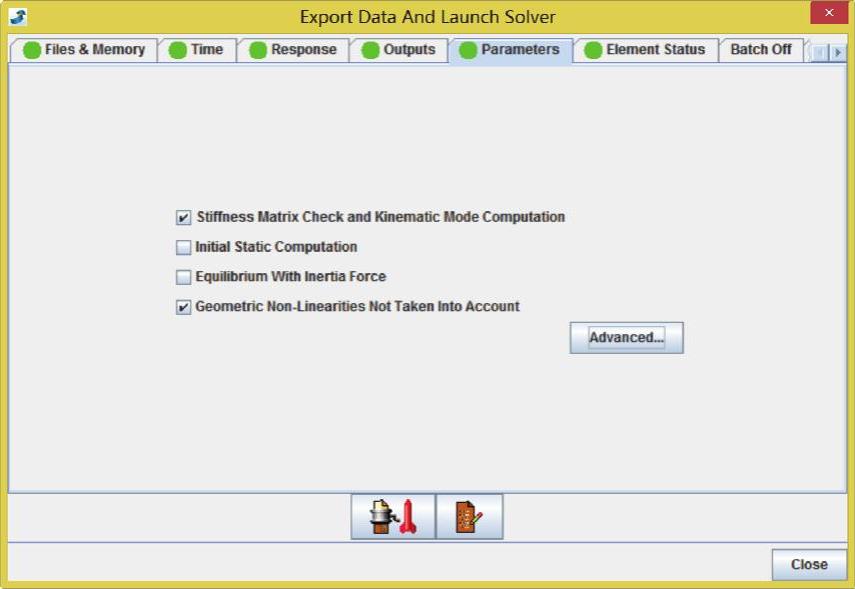

（12）单击Parameters标签，如图14-281所示，取消选中Initial Static Computation复选框。

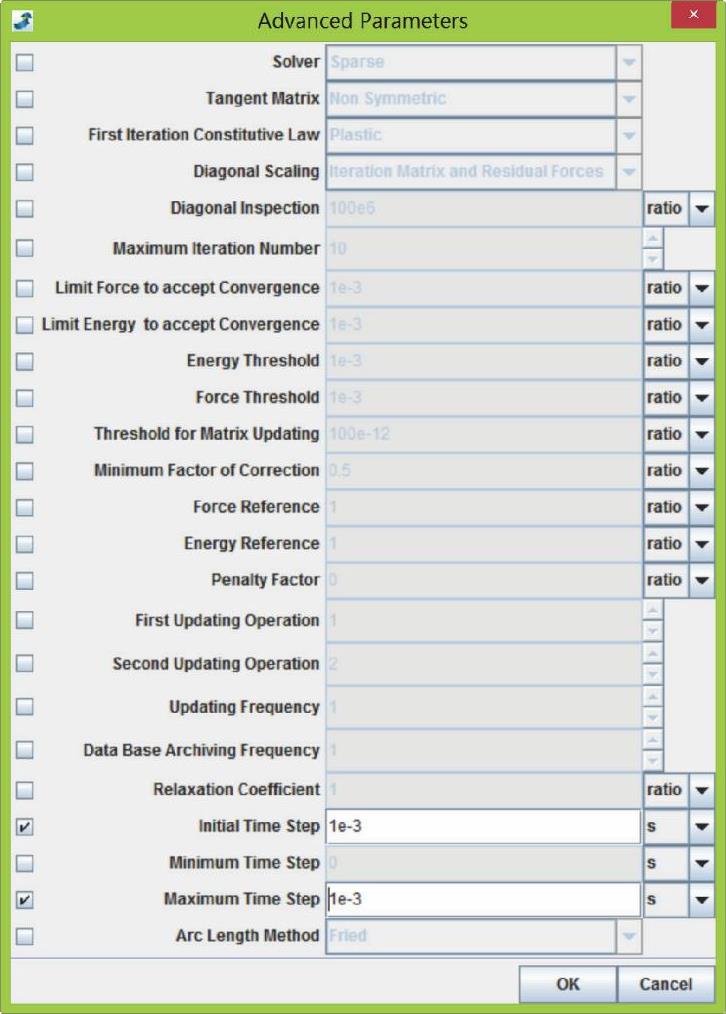

（13）单击Advanced按钮，在图14-282所示对话框中选择Initial Time Step复选框，在右侧的文本框中输入0.001，单位为s。选中Maximum Time Step复选框，输入0.001，单位为s。单击OK按钮退出。

（14）单击图标，提交作业，弹出求解监控对话框。

（15）当计算完成后，单击Close按钮，关闭监控对话框。

（16）再次单击Close按钮，关闭Solver Launch对话框。

（17）单击工具条中的保存文件快捷图标保存文件。

图14-279 输出设置页面

图14-280 求解时间

图14-281 求解参数

图14-282 高级求解参数
