单击Result模块图标，进入结果显示模块。

（1）单击Results左侧的图标，展开结果数据树。

（2）双击Functions。

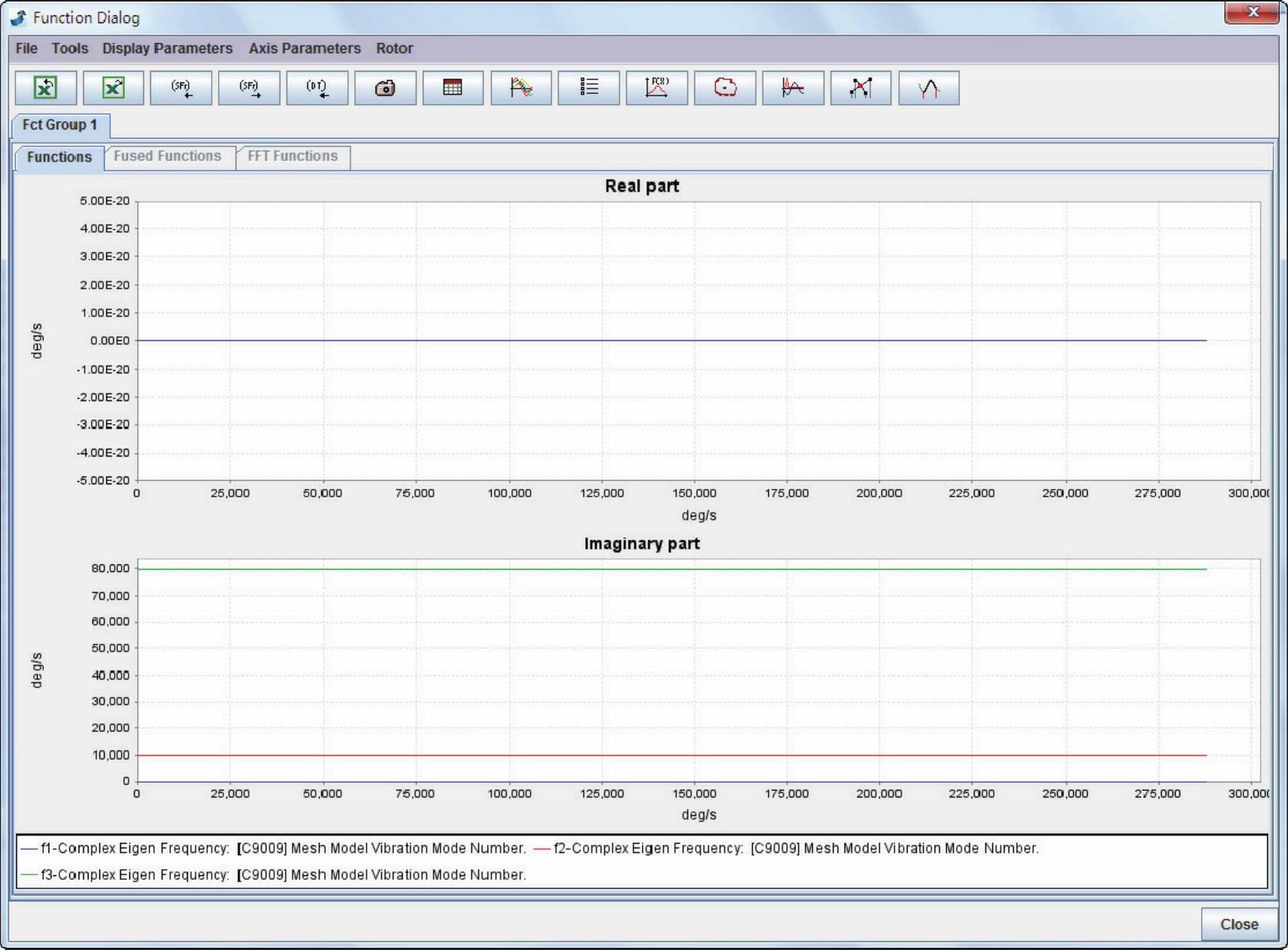

（3）双击Complex Eigen Frequency，得到如图16-42所示复频率与转速的关系曲线图。

图16-42 频率与转速的关系曲线图

注意：由于转速对扭振固有频率没有影响，因此虚部的固有频率是平线。

（4）单击图标，在弹出对话框右下角的Complex Options选项组的下拉列表框中选择Imaginary Part。

（5）在Units&User scale选项组中，在Abscissa Unit下拉列表框中选择单位tr/s，在Ordinate Unit下拉列表框中选择单位tr/s。

（6）选择Rotor→Critical Speed菜单命令，频率与转速的关系曲线图Compbell图如图16-43所示。

(https://www.daowen.com)

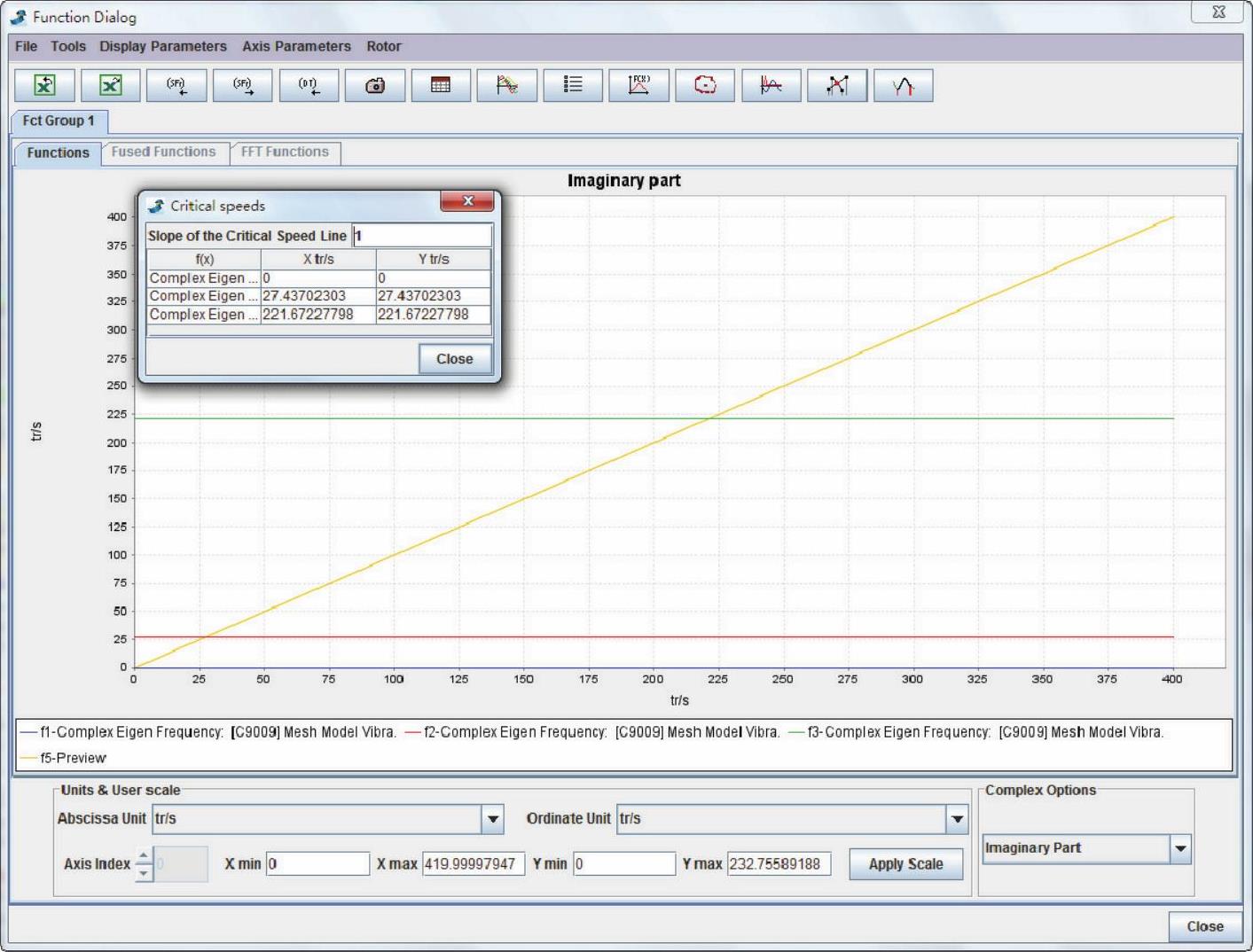

图16-43 Compbell图

（7）在数据树Result中选择Nodal Rotation并双击，在Criteria result选项中选择Scalar标量选项，单击Apply按钮，显示出第1阶扭振模态振型（如图16-44所示）。

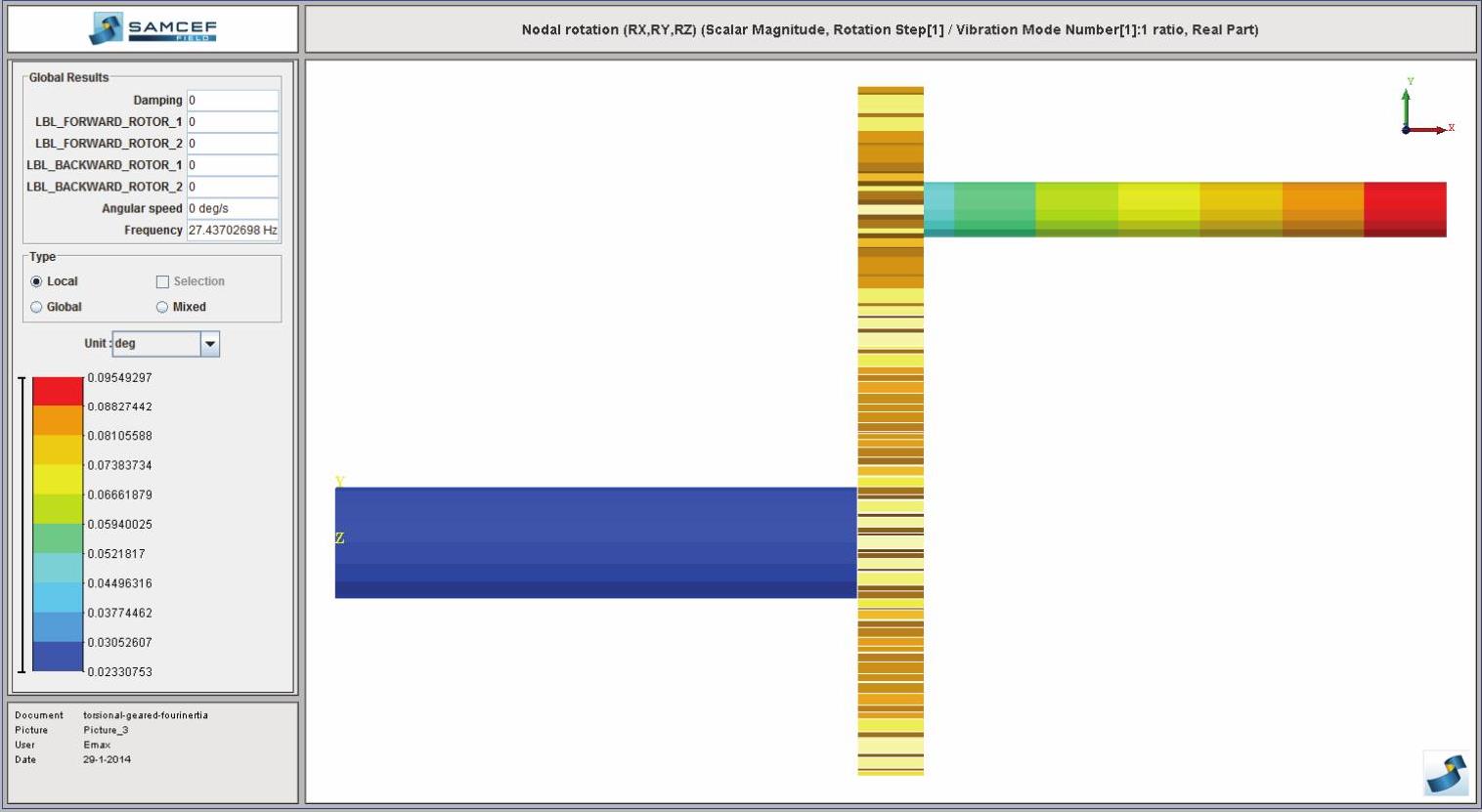

图16-44 第1阶扭振模态振型

（8）单击Reference图标，进入阶数选择页面。

（9）拖到Vibration Mode Index滑块到第2阶扭振模态振型，如图16-45所示。

（10）单击工具条中的保存文件快捷图标保存文件。

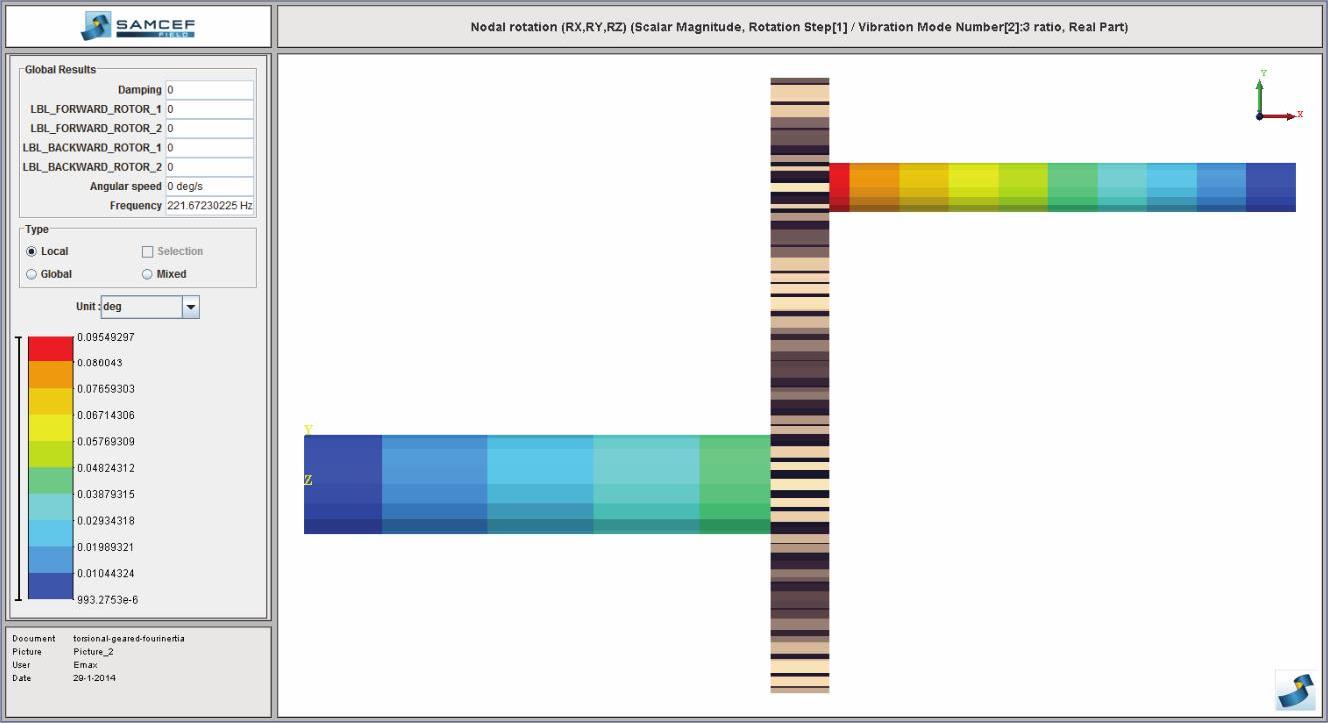

图16-45 第2阶扭振模态振型
