16.4.1  概述

一个三轴（分支）的船舶推进轴系由主轴、高压涡轮轴和低压涡轮轴组成，如图16-46所示，参数见表16-1。假设主轴与高压涡轮轴刚性连接，主轴与低压涡轮轴刚性连接。主轴转速为100rpm，高压轴转速400rpm，低压轴转速200rpm。计算轴系的固有频率和模态形状。

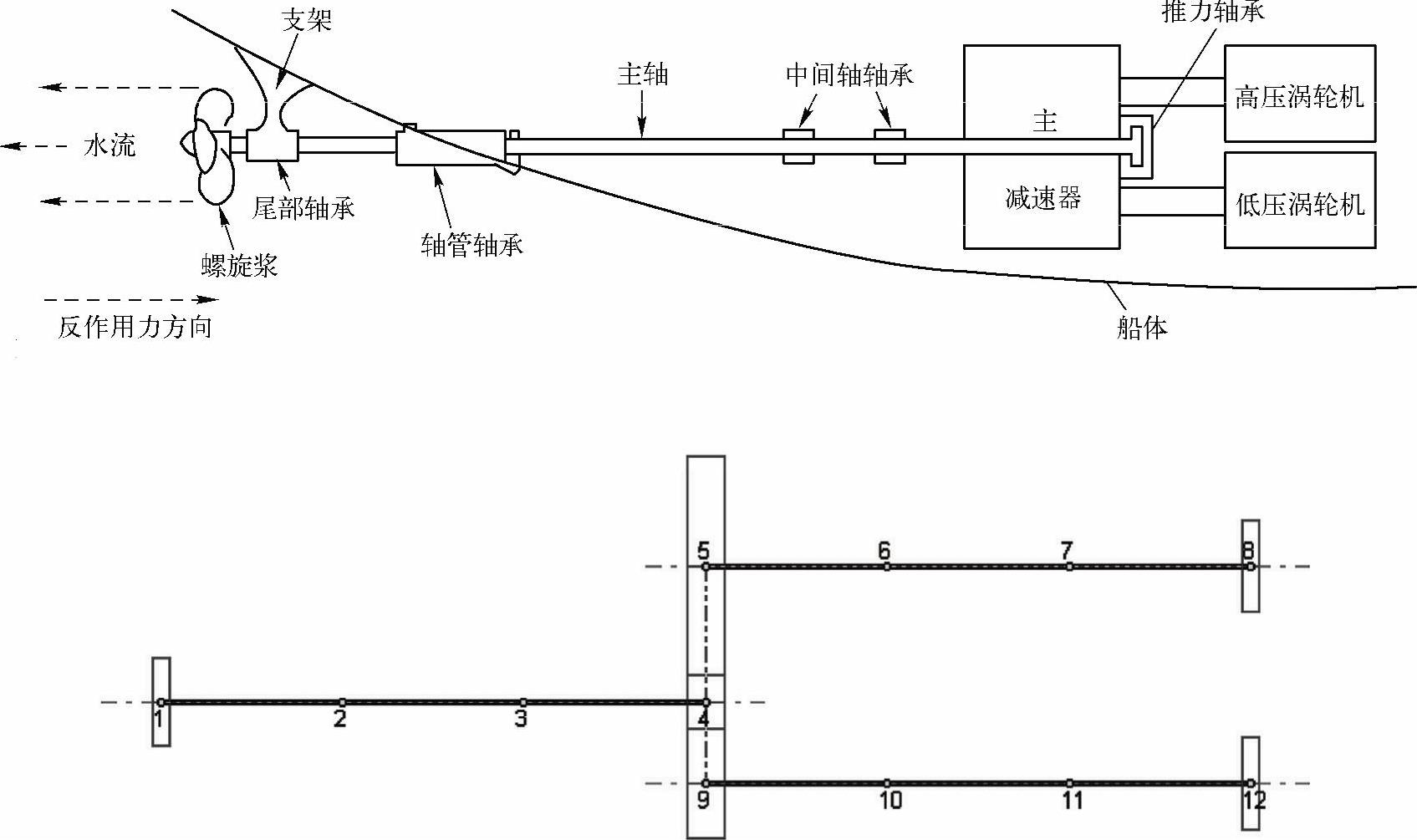

图16-46 三轴船舶推进轴系简图

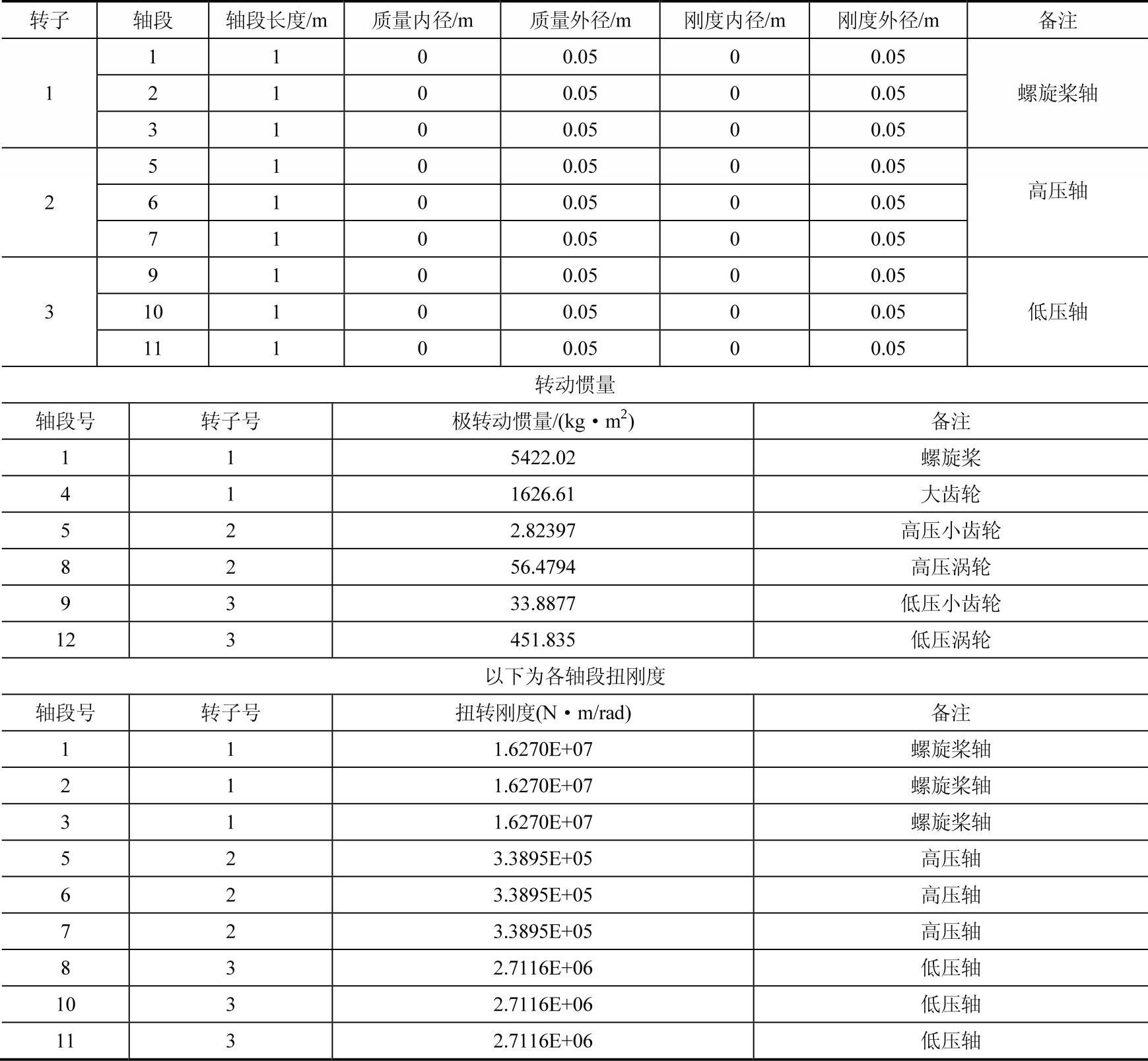

表16-1 三轴船舶推进轴系模型参数

以上轴段的几何是任意假设的，只是建模使用的数据。此例使用Bushing单元定义轴的扭转刚度。由于软件要求必须定义轴段，因此轴段的刚度需要远远小于上述所列的扭转刚度。可以将轴段的直径定义得较小。另外，定义材料的弹性模量小于实际3个数量级。
