16.5.6  后处理

（1）单击Result模块图标，进入结果显示模块。

（2）单击Results左侧的图标，展开结果数据树。

（3）双击Functions。

（4）双击Complex Eigen Frequency，得到频率与转速的关系曲线图。

注意：由于转速对扭振固有频率没有影响，因此虚部的固有频率是平线。

（5）单击图标，在弹出对话框右下角的Complex Options选项组的下拉列表框中选择Imaginary Part。

（6）在Units&User Scale选项组中，在Abscissa Unit下拉列表框中选择单位tr/s，在Ordinate Unit下拉列表框中选择单位tr/s。

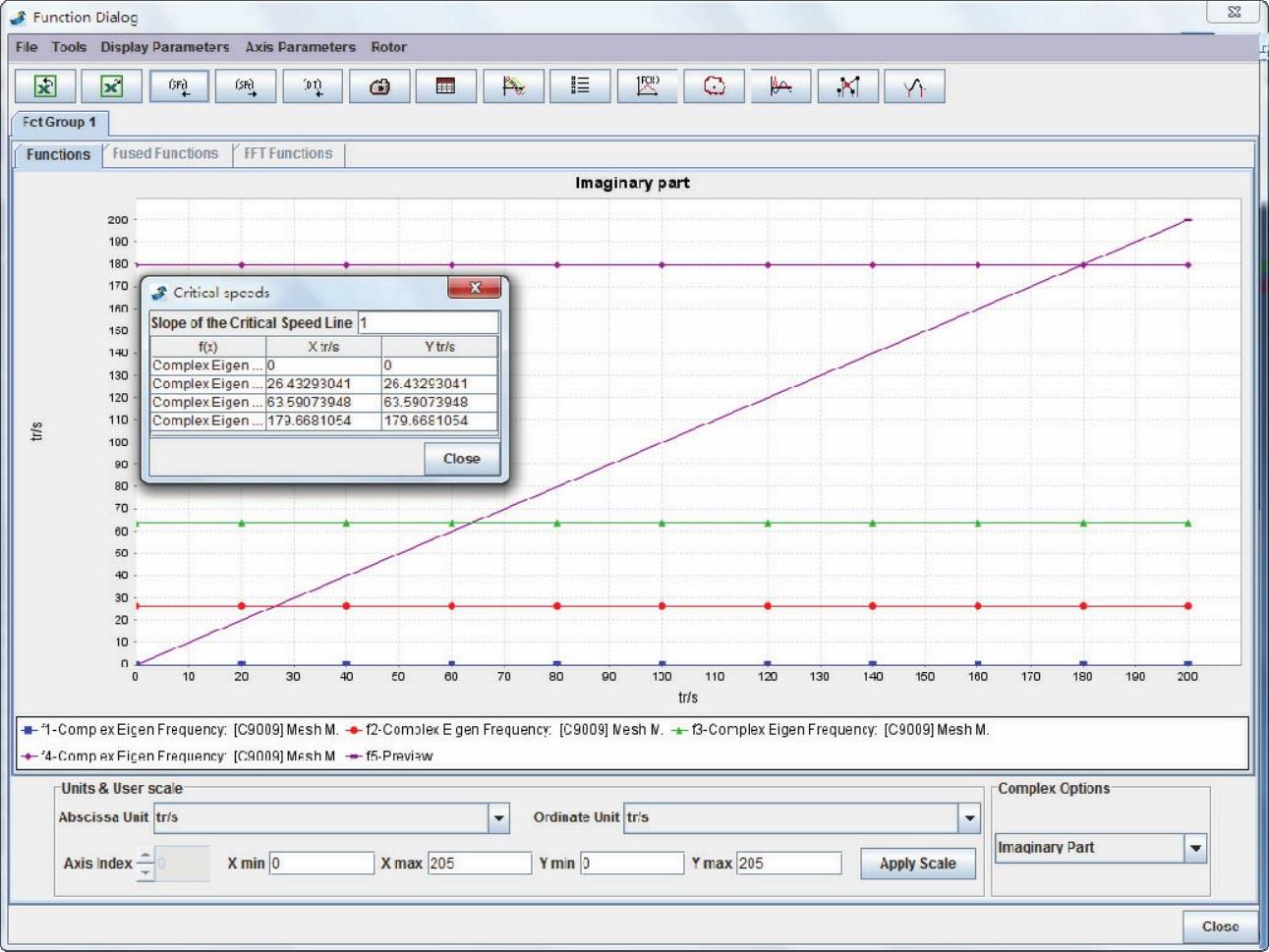

（7）选择Rotor→Critical Speed菜单命令，频率与转速的关系曲线图Compbell图如图16-59所示，四阶临界转速分别为0Hz、26.43Hz、63.59Hz和179.67Hz。

图16-59 坎贝尔图
