16.5.7 用直接法求解

（1）单击Convert and Launch图标，进入求解设置对话框。

（2）单击Egien Values&Sweeping标签，进入特征值选项卡。

（3）Algorithm：选择Direct（直接计算方法）。

（4）当计算完成后，单击Close按钮，关闭监视对话框和Solver Launch对话框。

（5）单击工具条中的保存文件快捷图标保存文件。

（6）单击Result模块图标，进入结果显示模块。

（7）在数据树中选择Nodal Rotation并双击，在Criteria result选项中选择Scalar标量选项，单击Apply按钮生成振型图（如图16-60～图16-62所示）。

（8）单击图标，弹出Save Picture对话框。

（9）在Standard Value下拉列表框中选择Very Big（A2 on screen）选项。

（10）选择White Background和Add Border选项。

（11）单击OK按钮保存图片。

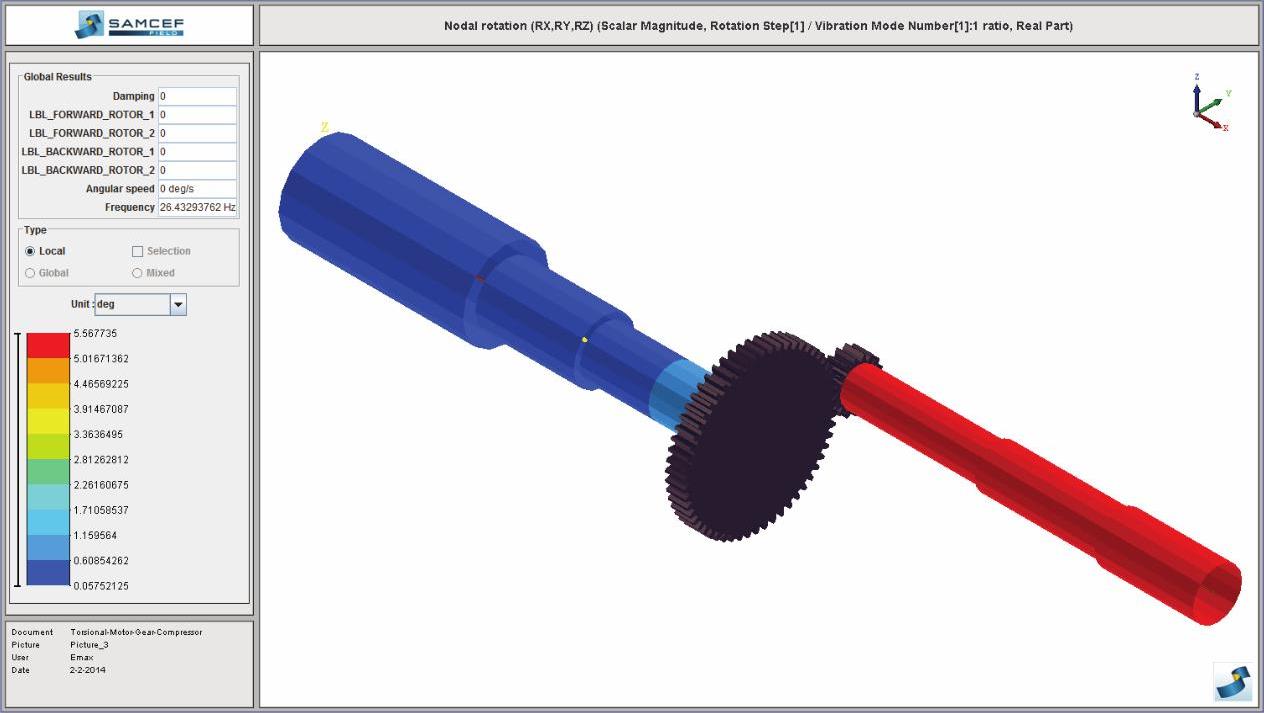

图16-60 第1阶模态频率和振型

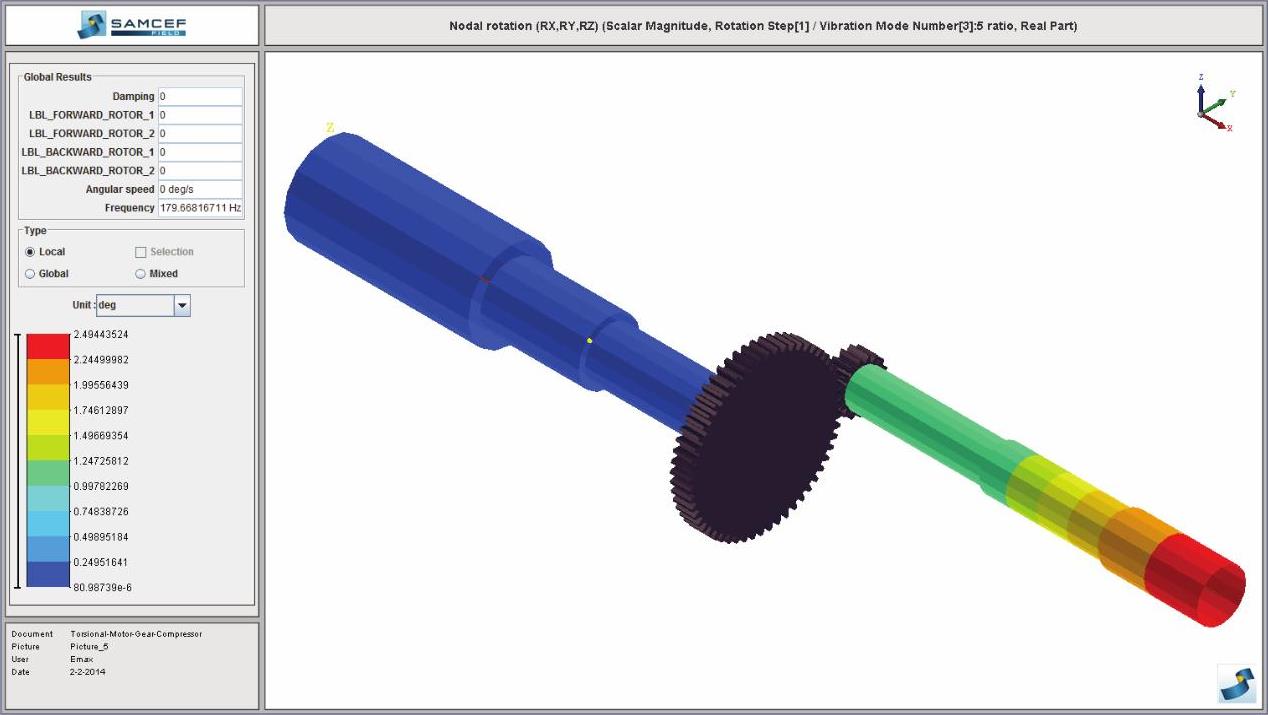

图16-61 第2阶模态频率和振型

图16-62 第3阶模态频率和振型
