1.1.7  表面粗糙度标准

图样上所标注的表面粗糙度符号、代号，是该表面加工后的要求，其标注应符合《产品几何技术规范（GPS）技术产品文件中表面结构的表示法》（GB/T 131—2006）的规定，表1-9为标准所规定的表面粗糙度的图形符号及其含义。新标准在原标准的基础上，增加了表面粗糙度标注完整图形符号，如图1-1所示。图1-2所示为表面粗糙度标注示例，图1-3所示为表面粗糙度简化标注法示例。更为详细的内容参见国家标准GB/T 131—2006。

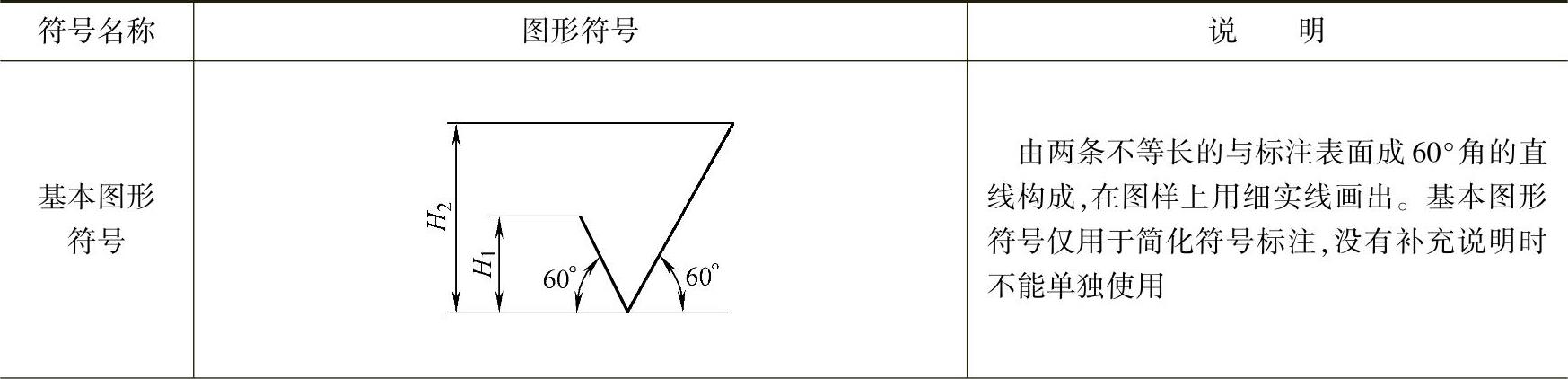

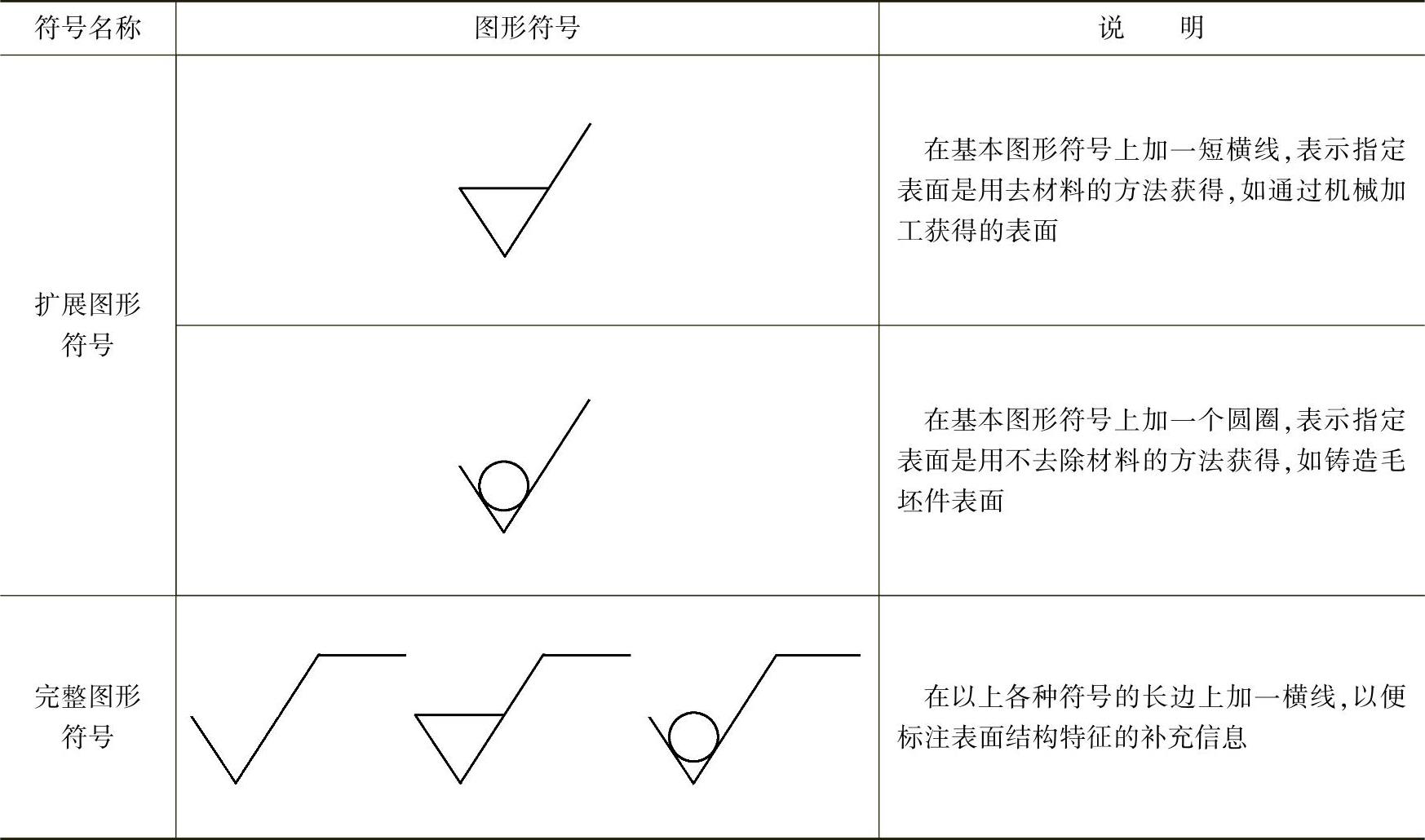

表1-9 表面粗糙度的图形符号（摘自GB/T 131—2006）

（续）

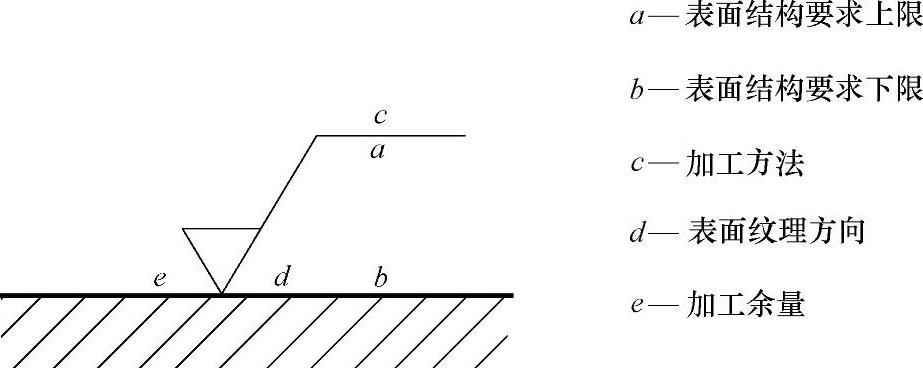

图1-1 表面粗糙度完整图形符号

图1-2 表面粗糙度标注示例

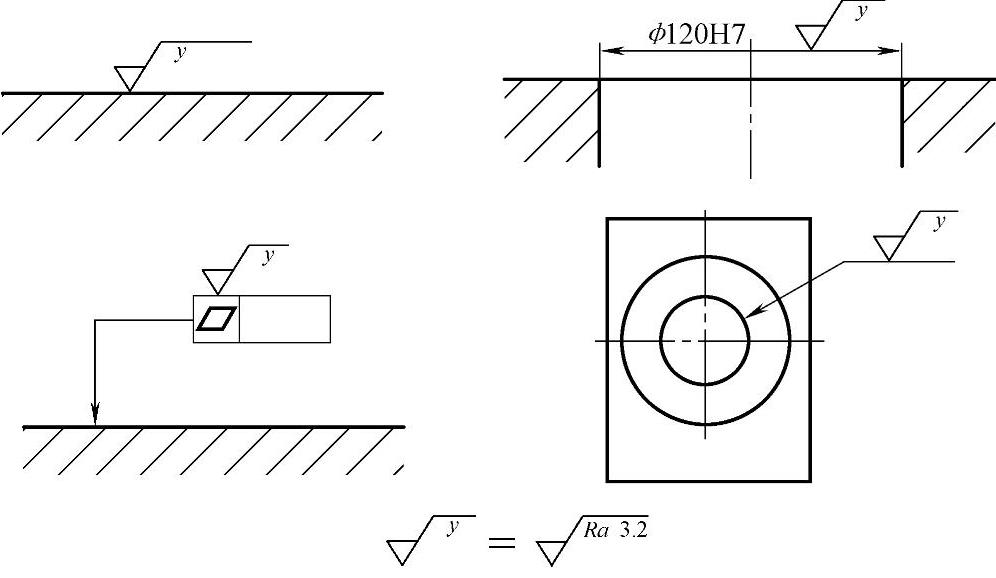

图1-3 表面粗糙度简化标注法示例
