3.1  案例背景

图3-1 产品订单

某公司接收到一组产品订单，其基本内容如图3-1所示。图3-2所示为ZLY型二级圆柱齿轮减速机订单产品系列图。该减速机系列主要用于带式输送机及各种运输机械，同时也广泛应用于煤炭、冶金、矿山、化工、建材、轻工、石油、船舶等各种通用机械的传动机构中。ZLY型减速机系列共有13种规格，每一种规格产品的输入轴与输出轴的布置形式又有9种不同结构的组合。减速机总传动比i允许在6.3～20之间变化，其主要零部件可跨系列互换。减速机机体材料为HT200；传动轴材料为20CrMnMo；齿轮材料为40Cr。轴和齿轮材料均为高强度优质合金钢，经渗碳淬火、磨削、齿轮硬齿面磨齿等加工工艺，零件强度、硬度、韧性和精度都得到了提高，从而使产品承载能力加大，传动平稳，适合在各种复杂环境中使用。

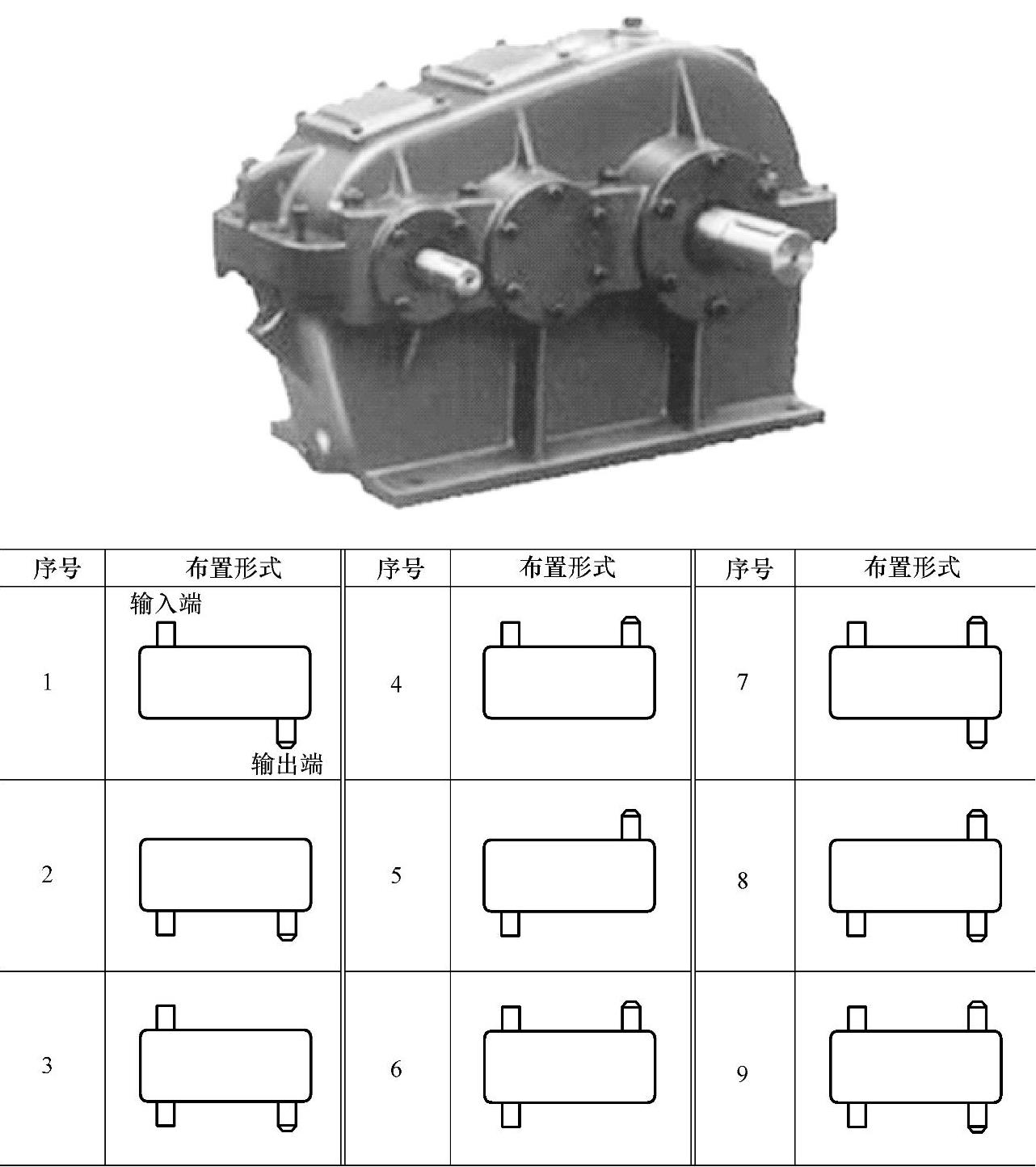

图3-2 ZLY型二级圆柱齿轮减速机订单产品系列图
