3.4.2  毛坯余量与公差

3.4.2 毛坯余量与公差

毛坯余量是毛坯尺寸和零件图上相应的设计尺寸之差，是需要机械加工去除的部分；毛坯的尺寸公差称为毛坯公差。毛坯余量和毛坯公差的大小与毛坯的制造方法有关，生产中可参考有关工艺手册和标准确定。

1.影响毛坯余量的因素

1）棒料装夹时的毛坯下料长度，如图3-10所示。

2）加工工序的变化对毛坯加工余量的影响，如图3-11所示。

3）生产批量不同对毛坯加工余量的影响，如图3-12所示。

4）零件形状复杂时对毛坯加工余量的影响，如图3-13所示。

图3-10 棒料下料长度

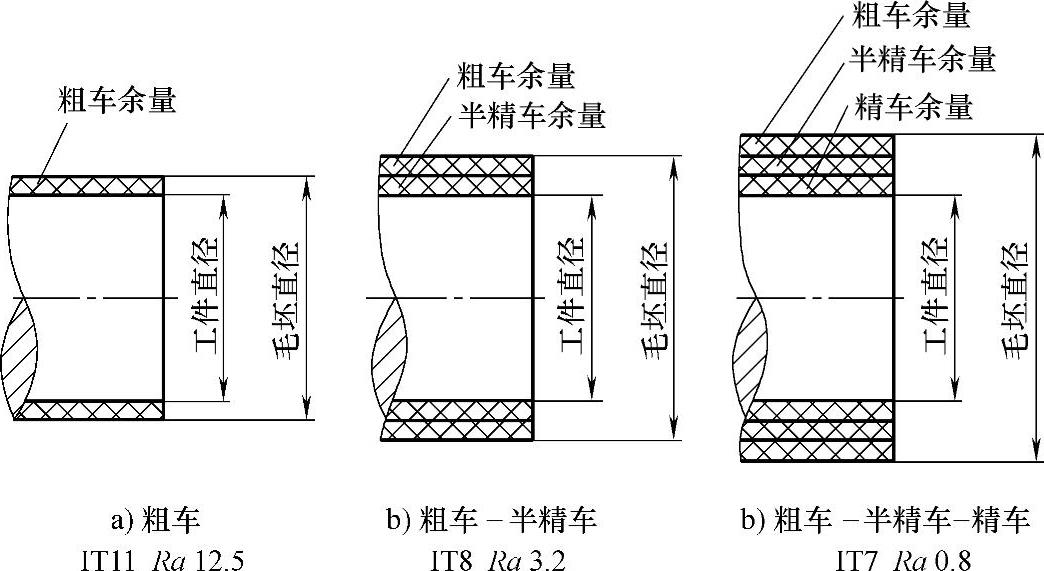

图3-11 加工工序的变化对毛坯加工余量的影响

图3-12 生产批量不同时的毛坯加工余量

2.影响毛坯公差的因素

毛坯制造本身存在误差，其影响因素主要是毛坯制造的工艺方法和毛坯制造设备。铸造和模锻的精度相对高一些，而自由锻的精度很低；单就铸造而言，砂型手工造型就比砂型机器造型的精度要低。因此确定采用何种毛坯尺寸公差，取决于毛坯制造设备与工艺手段，这里不再多叙了。
