4.2.4  钻床

按国家标准机床通用型号的分类方法，钻床有9个组，43个系列。主要类型有台式钻床、立式钻床、摇臂钻床、铣钻床和中心孔钻床等。钻床是在主轴孔中安装钻头、扩孔钻或铰刀等，由主轴旋转运动带动刀具旋转并作轴向移动的孔加工机床。Z3040×16摇臂钻床具有结构可靠、性能稳定，操纵方便、工作区域大等优点，适用于单件和中小批生产中加工大、中型零件。图4-5所示为Z3040×16摇臂钻床外形图，表4-6为Z3040×16摇臂钻床的主要技术参数。

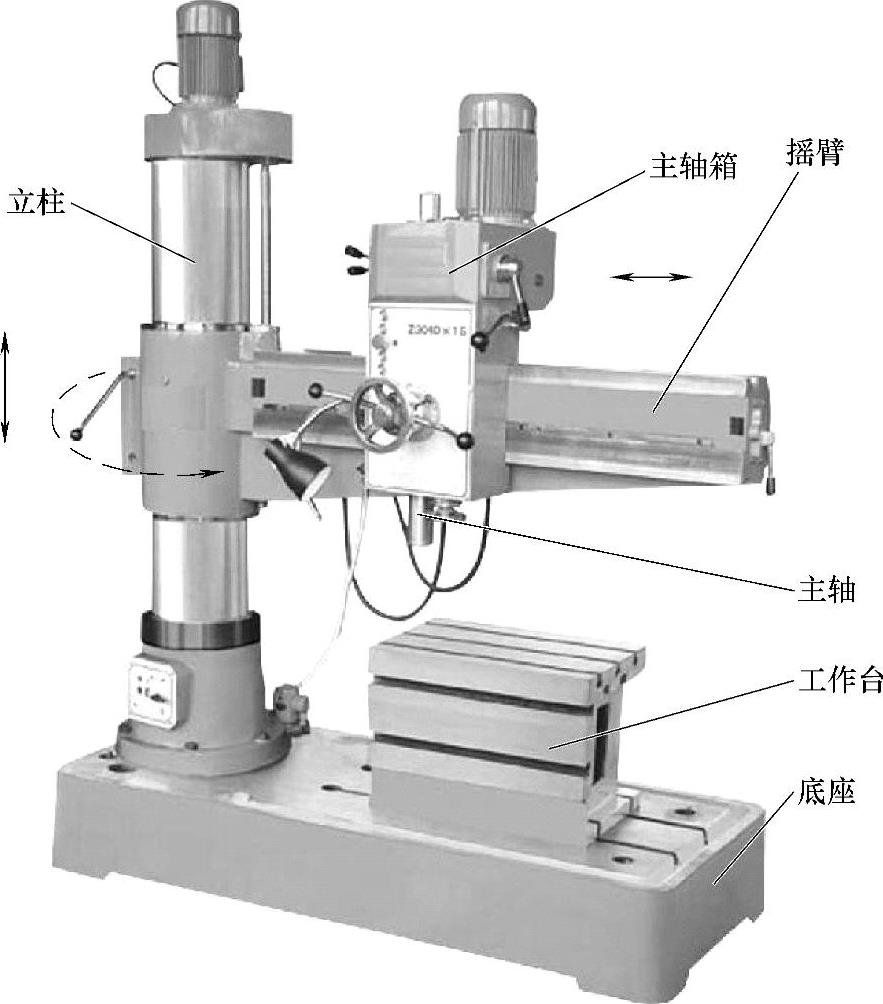

图4-5 Z3040×16摇臂钻床外形图

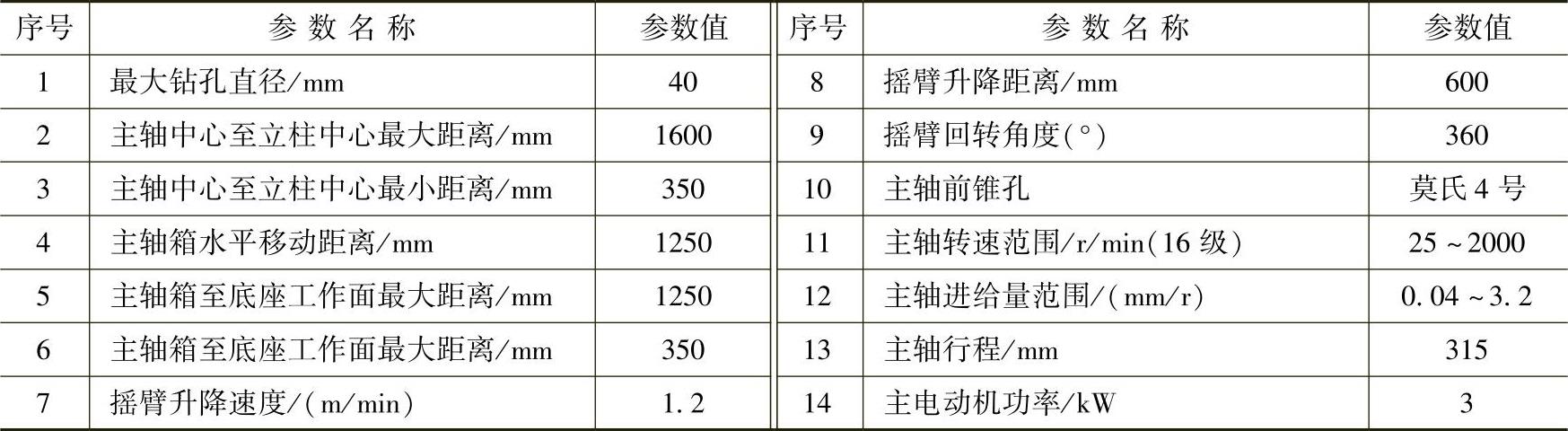

表4-6 Z3040×16摇臂钻床的主要技术参数

Z3040×16摇臂钻床由底座、立柱、摇臂和主轴箱组成。主轴箱装在可绕立柱回转的摇臂导轨上，可沿摇臂导轨做横向移动。为适应加工高度不同的工件，摇臂可沿立柱作上下升降。这样，主轴箱的横向移动，加上摇臂的升降和回转运动，可使钻床主轴到达环形立体区域内的任意位置，适应面广。
