5.5.3  刀具几何角度标注

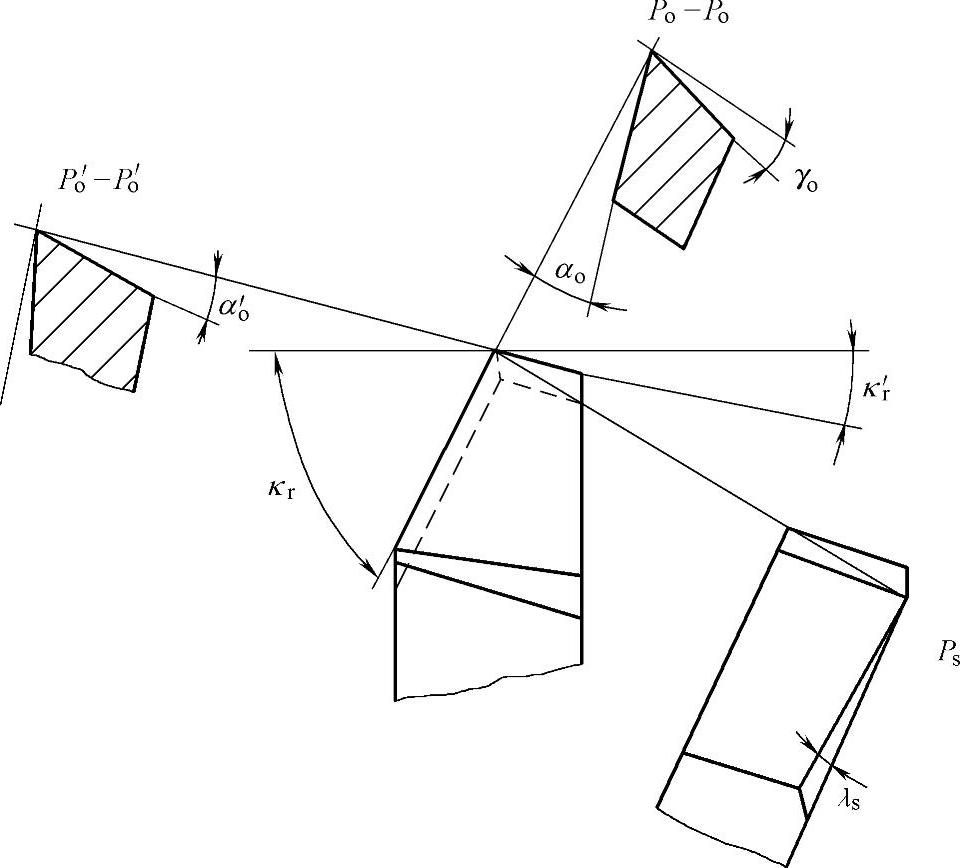

图5-11所示为外圆车刀几何角度标注图。图中刀具处于俯视图状态。两个剖面图为在主正交平面和副正交平面中各自过切削刃选定点所作的刀具剖面图。一个向视图是垂直于主切削平面方向的投影图。这四个视图符合机械制图画法的基本规定。对于外圆车刀，一般只需标注六个基本角度即可，其他角度可以根据基本角度计算出来。

图5-11 刀具几何角度在正交平面静止参考系中的标注

需要说明的是，图5-11所示是名义上的外圆车刀几何角度。刀具安装在车床上后，如果方法得当，则可使刀具的实际工作角度与名义角度相同；如果安装不正确，则刀具工作角度就会发生变化。所以刀具在安装时要注意找好正确位置和中心高，如图5-1所示。
